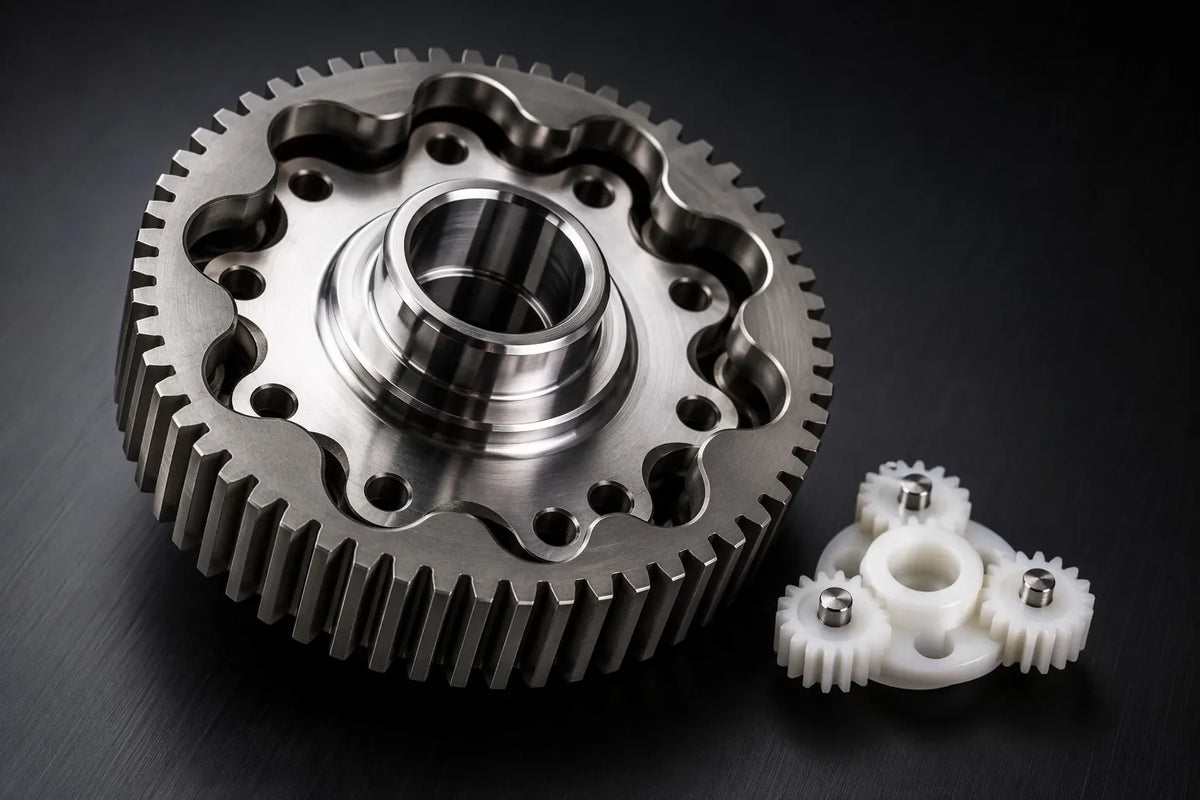

تصنيع CNC لعلب التروس والنواقل في الروبوتات هو عملية التصنيع فائقة الدقة لإنتاج أقراص السيكلويد وحوامل التروس الكوكبية وتروس الشمس ومرونات الهارمونيك درايف للمشغلات الآلية عالية العزم. تتطلب مكونات علب التروس أشد التفاوتات صرامة في جميع مجالات الروبوتات — مقاطع أسنان التروس بدقة ±0.005 مم، وثقوب المحامل عند H6، والتمركز أقل من 0.01 مم. تتخصص Alloyer في تصنيع التروس الدقيقة مع نمذجة أولية خلال 72 ساعة، وتدعم مواد من الفولاذ المقاوم للصدأ 17-4PH المصلد إلى تروس POM منخفضة الضوضاء.
أمور أساسية يجب معرفتها حول تصنيع CNC لعلب تروس الروبوتات
- التفاوتات هي كل شيء: يجب أن تحافظ مقاطع أسنان التروس على دقة موضعية تبلغ ±0.005 مم. خطأ بمقدار 0.01 مم في قرص السيكلويد ينتج عنه ارتداد أكبر بـ 2–3 مرات عند الخرج — وهو ما يكفي لجعل المشغل الدقيق غير قابل للاستخدام في التحكم الديناميكي.
- استراتيجية تزاوج المواد: يجمع صندوق التروس الأكثر كفاءة بين ترس دخل من الفولاذ المقاوم للصدأ 17-4PH المصلد ومرحلة خرج من POM (Delrin). هذا يخلق واجهة ذاتية التشحيم تقلل الضوضاء بمقدار 15–20 ديسيبل مقارنة بمجموعة تروس معدنية بالكامل مع الحفاظ على العزم المقدر.
- التصنيع بإعداد واحد غير قابل للتفاوض: التصنيع متعدد الإعدادات يُدخل أخطاء تراكمية في المحاذاة تدمر جودة تعشيق التروس. تستخدم Alloyer التصنيع المتزامن خماسي المحاور لقطع جميع مقاطع الأسنان وثقوب المحامل وأوجه التركيب في تثبيت واحد — مما يلغي التراكم بالكامل.
- تشطيب السطح يتحكم في الكفاءة: أسطح أسنان التروس المشطبة إلى Ra 0.2 μm تقلل الاحتكاك الانزلاقي بنسبة تصل إلى 30% مقارنة بـ Ra 0.8 μm، مما يحسن الكفاءة الميكانيكية لصندوق التروس مباشرة من ~85% إلى ~92%.
- المعالجة الحرارية بعد التشغيل الخشن: للتروس الفولاذية المصلدة، تقوم Alloyer بالتشغيل بسماح 0.15 مم، وترسل القطعة للمعالجة الحرارية بالتفريغ (HRC 45–48 لـ 17-4PH)، ثم تقوم بتمرير تجليخ نهائي لاستعادة الدقة البعدية — وهي الطريقة الوحيدة لتحقيق الصلابة والدقة معًا.
لماذا تحتاج علب تروس الروبوتات إلى تصنيع CNC متخصص
تعمل علب تروس الروبوتات عند تقاطع الدقة القصوى والحمل الأقصى. على عكس نواقل السيارات التي يمكنها تحمل الارتداد، فإن صندوق تروس مشغل الروبوت هو الجهاز العصبي الميكانيكي — أي ارتخاء في مجموعة التروس يؤدي إلى تدهور تغذية المستشعر المرتدة، مما يتسبب في تذبذب ذراع أو ساق الروبوت حول موضعها المأمور به.
سلامة مقطع السن والتحكم في الارتداد
المقياس المميز لصندوق تروس الروبوت هو الحركة المفقودة — الإزاحة الزاوية بين الدخل والخرج قبل نقل العزم. في المشغل الدقيق، يجب أن تبقى الحركة المفقودة أقل من دقيقة قوسية واحدة (0.0167°). يتطلب تحقيق ذلك مقاطع أسنان مصنعة بتقنية CNC حيث يكون كل جناح متطابقًا في حدود ±0.005 مم. تستخدم Alloyer مسبار مغزل عالي السرعة للتحقق من كل سن على قرص السيكلويد (عادةً 20–40 سنًا) قبل أن يغادر الجزء الآلة، وترفض أي قرص يتجاوز انحرافه المواصفات.
التمركز والانحراف في مجموعات التروس متعددة المراحل
يراكم صندوق التروس الكوكبي ثلاثي المراحل التفاوتات بشكل غير خطي. إذا كان ترس الشمس منحرفًا بمقدار 0.01 مم عن المركز بالنسبة لحامل الكواكب، فإن ترس الحلقة الخارجية يواجه 3 أضعاف هذا الانحراف في المرحلة النهائية. تقوم Alloyer بتصنيع جميع مراحل صندوق التروس في إعداد واحد على معدات خماسية المحاور، وتصنيع ترس الشمس وثقوب حامل الكواكب وشفة الخرج في عملية واحدة متواصلة. يقلل هذا النهج من الانحراف الكلي المشار إليه (TIR) إلى أقل من 0.005 مم عبر جميع المراحل.
إدارة التمدد الحراري
تسخن علب التروس — يمكن لمشغل 100 واط يعمل بنسبة تشغيل 60% رفع درجة حرارة صندوق التروس الداخلية إلى 80°م. تتمدد التروس الفولاذية (17-4PH، معامل التمدد الحراري ≈ 10.8 × 10⁻⁶/°م) وأغلفة الألمنيوم (6061-T6، معامل التمدد الحراري ≈ 23.6 × 10⁻⁶/°م) بمعدلات مختلفة. يقوم فريق DFM في Alloyer بحساب التمدد التفاضلي عند درجة حرارة التشغيل المتوقعة ويعدل الخلوصات في الحالة الباردة بحيث يكون تعشيق التروس مثاليًا عند درجة حرارة التشغيل، وليس عند درجة حرارة الغرفة حيث يتم تجميع صندوق التروس.
خصائص المواد لمكونات علب تروس الروبوتات
| المادة | الكثافة (جم/سم³) | مقاومة الخضوع (MPa) | الصلابة (بعد المعالجة) | قابلية التشغيل | مؤشر التكلفة* | تطبيق علبة التروس |
|---|---|---|---|---|---|---|
| 17-4PH (H900) | 7.80 | 1,170 | 45 HRC | متوسط | 3.5x | تروس الشمس، أقراص السيكلويد، أعمدة الدخل |
| POM (Delrin) | 1.41 | 65 | غير متاح (ذاتي التشحيم) | ممتاز | 0.8x | تروس الكواكب، مراحل الخرج منخفضة الضوضاء |
| Al 7075-T6 | 2.81 | 503 | 150 HB | جيد | 1.5x | أغلفة علب التروس، حوامل الكواكب |
| فولاذ سبائكي 4140 | 7.85 | 655 | 50–55 HRC (سطحي) | متوسط | 2.0x | أعمدة الخرج، تروس الحلقة |
| PEEK (CF30) | 1.41 | 130 | غير متاح (مقاوم حتى 250°م) | متوسط | 18.0x | مراحل تروس غير موصلة للحرارة العالية |
المكونات الحرجة: متطلبات CNC
1. قرص السيكلويد
الوظيفة: قلب المحرك السيكلويدي — قرص لا مركزي بمقاطع أسنان فوق-دويرية تتعشق مع دبابيس حلقة ثابتة لإنتاج مضاعفة عزم بنسبة عالية (عادةً 30:1 إلى 100:1 في مرحلة واحدة). المادة: فولاذ مقاوم للصدأ 17-4PH (بحالة H900 بعد التشغيل) أو فولاذ سبائكي 4140. التفاوت: مقطع السن ±0.005 مم؛ ثقب المحمل المركزي H6 (+0.008/0 مم)؛ اللامركزية ±0.003 مم. تشطيب السطح: Ra 0.2 μm على أسطح الأسنان (يتم تحقيقه عبر التجليخ اللاحق). تحديات CNC: مقطع السن الفوق-الدويري هو منحنى غير دائري يتطلب تشغيلاً متزامناً خماسي المحاور بمطحطة طرفية كروية. تستخدم Alloyer مسارات أدوات تكيفية تحافظ على حمل رقاقة ثابت 0.05 مم لمنع انحراف الأداة الذي قد يشوه شكل السن. بعد التشغيل الخشن بسماح 0.15 مم، تتم معالجة القطعة حرارياً بالتفريغ إلى HRC 45–48، ثم يتم تجليخها نهائياً على مجلخة أسطوانية CNC لاستعادة دقة دون الميكرون.2. حامل التروس الكوكبية
الوظيفة: يحمل 3–5 تروس كوكبية بتباعد زاوي دقيق حول ترس الشمس المركزي، ناقلاً العزم من ترس الشمس إلى حلقة الخرج. المادة: ألمنيوم 7075-T6 (خفيف الوزن) أو 17-4PH (تطبيقات العزم العالي). التفاوت: مواضع ثقوب دبابيس الكواكب في حدود ±0.01 مم موضع حقيقي؛ أقطار الثقوب H7 (+0.015/0 مم)؛ استواء وجه الحامل 0.01 مم. تشطيب السطح: Ra 0.8 μm على ثقوب الدبابيس؛ Ra 1.6 μm في باقي الأماكن. تحديات CNC: تشغيل ثقوب متعددة متطابقة على دائرة براغي بدقة زاوية مركبة. تستخدم Alloyer التموضع خماسي المحاور لحفر وتوسيع جميع ثقوب الكواكب في إعداد واحد من نفس المرجع الزاوي — مما يلغي مشكلة المحاور الثلاثية المتمثلة في إعادة التثبيت بين زوايا الثقوب، والتي تُدخل عادةً 0.03–0.05 مم من خطأ الموضع.3. المرونة (هارمونيك درايف)
الوظيفة: كوب فولاذي مرن رقيق الجدران بأسنان خارجية يتشوه تحت مولد موجي للتعشيق مع خط دائري داخلي، منتجاً حركة بدون ارتداد. المادة: 17-4PH أو فولاذ سبائكي مخصص. التفاوت: سمك الجدار ±0.02 مم؛ مقطع السن ±0.005 مم؛ استدارة فتحة الكوب 0.01 مم. تشطيب السطح: Ra 0.4 μm على أسطح الأسنان؛ Ra 0.8 μm داخل الكوب. تحديات CNC: جدار المرونة بسمك 0.3–0.8 مم فقط — شديد الحساسية للرجرجة والتشوه أثناء التشغيل. تستخدم Alloyer تركيبات شياق مخصصة تدعم الجدار الرقيق من الداخل أثناء القطع، مع حوامل أدوات مخمدة للاهتزاز عالي التردد. يتم قطع مقطع السن باستخدام قاطع تروس ملتف متخصص، وليس مطحطة طرفية عامة، لضمان تطابق زاوية الضغط مع الخط الدائري تمامًا.التفاوتات وتشطيبات الأسطح لمكونات علب التروس
| الميزة | التفاوت المحدد | تشطيب السطح المطلوب | التأثير على صندوق التروس |
|---|---|---|---|
| مقطع سن الترس | ±0.005 مم | Ra 0.2 μm | يتحكم في الارتداد — الفرق بين الدقة والارتخاء |
| ثقب المحمل | H6 (+0.008/0 مم) | Ra 0.4 μm | استقرار مجرى المحمل — يمنع التآكل الدقيق |
| مسند العمود | g5 (-0.004/-0.009 مم) | Ra 0.2 μm | يضمن اقتران دخل بدون ارتخاء |
| فلنجات تزاوج الغلاف | استواء 0.01 مم | Ra 0.8 μm | يمنع تشوه الغلاف تحت حمل البراغي المسبق |
نصائح DFM لأجزاء علب تروس الروبوتات
1. صمم فراغات التروس مع مراعاة تشوه المعالجة الحرارية
جميع التروس الفولاذية تتحرك أثناء المعالجة الحرارية — عادةً 0.05–0.15 مم من التشوه. صمم الفراغ بسماح تشغيل 0.15 مم على جميع أسطح الأسنان. بعد المعالجة الحرارية بالتفريغ والتخمير، تقوم Alloyer بالتجليخ النهائي أو الخراطة الصلبة للأسنان إلى الأبعاد النهائية. هذه الاستراتيجية ذات المرحلتين (خشن ثم ناعم) إلزامية لأي ترس يتطلب صلابة >40 HRC.
2. ضمن سطح مرجعي مرجعي على كل مكون ترس
قم بتشغيل سطح مرجعي مجلخ بدقة (Ra 0.4 μm، استواء 0.005 مم) على وجه واحد من كل ترس. يعمل هذا المرجع كمرجع لجميع قياسات مقطع السن وللفحص الموضعي أثناء التجميع. بدونه، لا يمتلك الترس نظام إحداثيات محدد، وتصبح مراقبة الجودة غامضة.
3. تجنب الزوايا الداخلية الحادة عند جذور الأسنان
يجب أن تكون شرائح جذر السن ≥0.5 مم للتروس التي يقل قطرها عن 50 مم. الجذر الحاد يركز إجهاد الانحناء وهو نقطة البدء الأولى لتشققات الكلال. هذا أمر بالغ الأهمية بشكل خاص للمرونات في محركات الهارمونيك، حيث يواجه الجذر أعلى إجهاد متناوب في التجميع بأكمله.
4. زاوج المواد استراتيجيًا لتقليل الضوضاء
مجموعة التروس الفولاذية بالكامل تنقل الاهتزاز بكفاءة — مثل الشوكة الرنانة. استبدال مرحلة واحدة بتروس كوكبية من POM (Delrin) يقلل الضوضاء المحمولة جوًا بمقدار 15–20 ديسيبل ويلغي الحاجة إلى تزييت بالشحم في تلك المرحلة. تتحمل مرحلة الدخل الفولاذية العزم؛ وتتعامل مرحلة الخرج POM مع تقليل السرعة بهدوء.
5. خطط لميزات محاذاة التجميع
قم بتشغيل ثقبي دبوس وتد H7 (موضع ±0.005 مم) على فلنجات غلاف صندوق التروس. تعمل هذه الدبابيس كمرجع تجميع، مما يضمن أن أعمدة الدخل والخرج متحدة المحور تمامًا عند ربط نصفي الغلاف معًا. عدم المحاذاة بمقدار 0.02 مم فقط عند واجهة الغلاف ينتج 0.05 مم من الانحراف عند تعشيق التروس — وهو ما يكفي لتقليل عمر الترس بنسبة 50%.
مرجع التكلفة ووقت التسليم
| المادة | وقت التسليم النموذجي | التكلفة النسبية | الحد الأدنى للكمية | الاستخدام الموصى به |
|---|---|---|---|---|
| Al 7075-T6 | 5–7 أيام | 1.5x | 1 قطعة | |
| 17-4PH (خشن) | 5–7 أيام | 3.5x | 1 قطعة | |
| 17-4PH (منتهي) | 10–14 يومًا | 5.0x | 1 قطعة | |
| POM (Delrin) | 3–5 أيام | 0.8x | 1 قطعة | |
| فولاذ 4140 (منتهي) | 10–14 يومًا | 3.0x | 1 قطعة |
الأسئلة الشائعة
س: هل يمكن لـ Alloyer تصنيع محرك سيكلويدي كامل من كتلة واحدة؟
لا — مكونات صندوق التروس هي أجزاء متحركة منفصلة. تقوم Alloyer بتصنيع جميع المكونات لصندوق تروس واحد في دفعة منسقة باستخدام نفس إزاحات التركيب ومكتبة الأدوات، مما يضمن تجميع الأجزاء النهائية بدون تداخل في التطابق.
س: كيف تقارن تكلفة صندوق التروس المصنع بتقنية CNC مع محرك هارمونيك جاهز؟
تبلغ تكلفة صندوق التروس السيكلويدي المصنع بتقنية CNC لمرة واحدة (نسبة 30:1، عزم ذروة 100 نيوتن متر) حوالي $800–1,200 في المواد والتشغيل. يكلف محرك هارمونيك مماثل جاهز من Harmonic Drive LLC حوالي $600–900. يفوز مسار CNC عندما: (أ) تحتاج إلى نسبة أو عامل شكل مخصص، (ب) تحتاج إلى 1–10 وحدات (بدون حد أدنى للشركة المصنعة الأصلية)، أو (ج) يجب أن يندمج صندوق التروس مباشرة في الهيكل الهيكلي للروبوت الخاص بك. لـ 50+ وحدة، عادةً ما يكون الجاهز أرخص.
س: لماذا استخدام تروس POM بدلاً من المعدن بالكامل لصندوق تروس الروبوت؟
توفر تروس POM (Delrin) الكوكبية ثلاث مزايا: (1) التشحيم الذاتي — لا حاجة للشحم، مما يلغي تعقيد الأختام؛ (2) تقليل الضوضاء — يمتص POM الاهتزاز، منتجًا ضوضاء أقل بـ 15–20 ديسيبل من تعشيق فولاذ على فولاذ؛ (3) وضع الفشل التضحيوي — إذا انحشر صندوق التروس، يتجرد ترس POM قبل أن ينكسر ترس الدخل الفولاذي، مما يحمي المكونات الأكثر تكلفة. المقايضة: POM لديه سعة عزم أقل بحوالي 30% من ترس 17-4PH مكافئ الحجم.
س: ما مدى إحكام التمركز الذي يمكنكم تحقيقه عبر صندوق تروس كوكبي متعدد المراحل؟
تحقق Alloyer انحرافًا كليًا مشارًا إليه (TIR) أقل من 0.005 مم عبر ثلاث مراحل كوكبية عن طريق تشغيل جميع ثقوب المحامل ومواقع دبابيس الكواكب وشفة الخرج في إعداد واحد خماسي المحاور. هذا يلغي أخطاء إعادة التثبيت (عادةً 0.02–0.05 مم) التي تتراكم عند تشغيل المراحل في عمليات منفصلة على مطحنة ثلاثية المحاور.
س: ما هي المعالجات اللاحقة المتاحة لمكونات علب التروس لدى Alloyer؟
ننسق: المعالجة الحرارية بالتفريغ (17-4PH إلى حالات H900/H1025/H1075)، التصليد السطحي (4140 إلى 50–55 HRC)، طلاء النتردة (نتريد التيتانيوم أو نتريد الكروم لأسطح التآكل)، طلاء DLC (الكربون شبيه الألماس) لأسطح أسنان التروس فائقة الانخفاض في الاحتكاك، والتجليخ الأسطواني الدقيق لمساند التروس ومقاعد المحامل. جميع شركاء ما بعد المعالجة معتمدون بمعايير ISO 9001.
