Die CNC-Bearbeitung für bio-inspirierte und Soft-Robotik ist der Präzisionsfertigungsprozess zur Herstellung komplexer, organischer Strukturrahmen, Multi-Material-Gelenkschnittstellen und spezialisierter Formen für Elastomere, die in Robotern verwendet werden, die biologische Systeme imitieren. Alloyer ist spezialisiert auf die 5-Achs-CNC-Bearbeitung für biomimetische Designs und bietet hochpräzise Komponenten aus technischen Kunststoffen wie PEEK und POM sowie Leichtmetallen mit einer 72-Stunden-Lieferung und integrierter DFM-Prüfung an.
Wichtige Aspekte der CNC-Bearbeitung für bio-inspirierte Robotik
- Komplexität organischer Geometrien: Bio-inspirierte Roboter verwenden oft nicht-euklidische, organische Formen (z. B. Flügelstrukturen von Vögeln oder Fischflossen). Eine simultane 5-Achs-CNC-Bearbeitung ist unerlässlich, um diese Konturen ohne mehrere Aufspannungen zu realisieren.
- Materialvielseitigkeit: Soft-Robotik benötigt oft starre „Skelette“, die in flexible Körper eingebettet sind. PEEK und Nylon 12 werden aufgrund ihres hervorragenden Festigkeits-Gewichts-Verhältnisses und ihrer Biokompatibilität bevorzugt.
- Oberflächengüte für Adhäsion: Bei Robotern, die umspritzte weiche Materialien verwenden, benötigen CNC-gefräste starre Kerne spezifische Texturen von Ra 3,2 μm oder mechanische Verriegelungen, um eine dauerhafte Verbindung mit Elastomeren zu gewährleisten.
- Gewichtssensitivität für Agilität: Biomimetische Bewegungen hängen von geringer Trägheit ab. Hochgeschwindigkeits-CNC-Taschenfräsen kann die Bauteilmasse um bis zu 75 % reduzieren, während die für dynamische Resonanz erforderliche Steifigkeit erhalten bleibt.
- Schnelles Prototyping für die Evolution: Bio-inspirierte Designs entwickeln sich durch iteratives Testen. Das 1-Stück-Prototyping von Alloyer ermöglicht es Ingenieuren, fünf verschiedene Wirbelvarianten in einem einzigen 72-Stunden-Zyklus zu testen.
Warum bio-inspirierte Robotik spezialisierte CNC-Bearbeitung erfordert
Im Gegensatz zu traditionellen Industrierobotern, die aus schweren Stahlträgern und rechten Winkeln bestehen, ahmt die bio-inspirierte Robotik die Effizienz und Fluidität der Natur nach. Dieser Wandel in der Designphilosophie stellt einzigartige Anforderungen an den Fertigungsprozess.
Komplexe Spannungsverteilung und organische Rahmen
Biologische Strukturen wie Knochen oder Insekten-Exoskelette verteilen Spannungen durch variable Querschnitte und interne Gitterstrukturen. Um diese in einem Roboter zu replizieren, ist die CNC-Bearbeitung aus massiven Blöcken von 7075-T6 Aluminium oder Titan Grade 5 erforderlich. Im Gegensatz zum 3D-Druck garantiert CNC, dass keine internen Hohlräume oder Schichtlinien entstehen, die unter der für biomimetische Bewegungen typischen hochfrequenten zyklischen Belastung als Bruchstellen dienen könnten.
Präzisionsschnittstellen für Multi-Material-Systeme
Die Soft-Robotik nutzt oft einen „Hybrid“-Ansatz – starre CNC-Komponenten bilden die Struktur für weiche, pneumatische oder seilzuggesteuerte Aktuatoren. Die Schnittstelle zwischen diesen Materialien muss unglaublich präzise sein. Eine CNC-gefräste Seilführung aus POM (Delrin) muss eine spiegelglatte Innenoberfläche von Ra 0,4 μm aufweisen, um reibungsbedingte Erwärmung und Verschleiß an den synthetischen Sehnen zu verhindern.
Wärmemanagement in kompakten Gehäusen
Bio-inspirierte Roboter packen Motoren und Elektronik oft in kleine, organisch geformte Gelenkgehäuse. CNC-gefräste Gehäuse können integrierte Kühlkörper und Kühlkanäle direkt in die Rahmengeometrie einbeziehen. Dieser hohe Integrationsgrad ist nur durch mehrachsige Fräsbearbeitung möglich und erlaubt eine höhere Leistungsdichte, ohne die thermischen Grenzen der umgebenden weichen Materialien zu überschreiten.
Materialeigenschaften für bio-inspirierte Robotikkomponenten
| Material | Dichte (g/cm³) | Streckgrenze (MPa) | Bearbeitbarkeit | Kostenindex* | Typische Verwendung |
|---|---|---|---|---|---|
| Al 6061-T6 | 2,70 | 276 | Exzellent | 1,0x | Hauptstrukturrahmen, Verbindungen |
| PEEK | 1,30 | 100 | Mittelmäßig | 15,0x | Wirbelverbindungen, Seilführungen |
| Ti-6Al-4V | 4,43 | 880 | Schlecht | 8,0x | Hochbelastete Gelenke, Ankerstifte |
| Nylon 12 (PA12) | 1,01 | 50 | Gut | 0,7x | Leichtbauabdeckungen, Distanzstücke |
| TPU (CNC-Qualität) | 1,20 | 30 | Schlecht (Kryogen) | 5,0x | Flexible Scharniere, Dichtungen |
Kritische Komponenten: CNC-Anforderungen
1. Organische Wirbelverbindungen

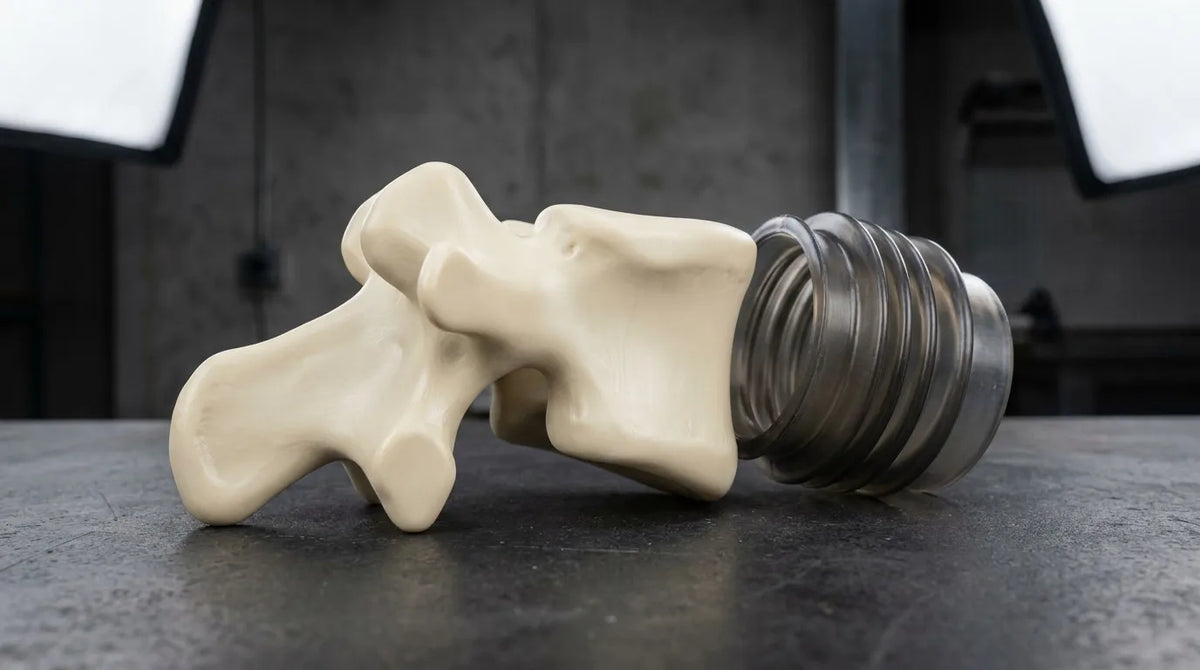

Funktion: Bilden das strukturelle Rückgrat für schlangenartige oder mammale Roboter. Material: PEEK oder Aluminium 7075-T6. Toleranz: ±0,05 mm auf den Kugelgelenkzentren. Oberflächengüte: Ra 0,8 μm für reibungslose Rotation. CNC-Herausforderungen: Bearbeitung sphärischer Kugelgelenke mit Hinterschnitten. Alloyer nutzt simultane 5-Achs-Werkzeugwege, um echte sphärische Oberflächen ohne Facettenmarkierungen zu erzeugen, was eine spielfreie Montage garantiert.2. Reibungsarme Seilführungen
Funktion: Führung von synthetischen Fasersehnen durch den Roboterkörper mit minimalem Energieverlust. Material: POM (Delrin) oder Teflon-gefülltes Nylon. Toleranz: ±0,02 mm Innendurchmesser. Oberflächengüte: Ra 0,4 μm (Poliert). CNC-Herausforderungen: Erzielung von Hochglanz-Innenoberflächen in Löchern mit kleinem Durchmesser. Wir verwenden spezialisierte Mikro-Ausbohrwerkzeuge und Polierverfahren nach der Bearbeitung, um die Reibungskoeffizienten im Vergleich zum Standardfräsen um 40 % zu senken.3. Integrierte Formwerkzeuge für Soft-Aktuatoren
Funktion: Präzisionsformen zum Gießen von Silikon- oder TPU-Weichmuskeln. Material: Al 6061-T6 (mit Teflon-Beschichtung). Toleranz: ±0,01 mm auf den Passflächen. Oberflächengüte: Ra 0,2 μm (Spiegelglanz). CNC-Herausforderungen: Komplexe Hohlraumfräsung mit extrem kleinen Innenradien (bis zu 0,5 mm). Die Hochgeschwindigkeitsspindeln von Alloyer ermöglichen den Einsatz von Mikro-Schaftfräsern, um jedes biologische Detail des Aktuatordesigns einzufangen.Toleranzen & Oberflächengüten für bio-inspirierte Bauteile
| Merkmal | Spezifizierte Toleranz | Erforderliche Oberflächengüte | Fertigungshinweis |
|---|---|---|---|
| Gelenkbohrungen | H7 (+0,021/0 mm) | Ra 0,8 μm | Erforderlich für Millionen von Biegezyklen |
| Elastomer-Klebeflächen | ±0,1 mm | Ra 3,2 μm (Texturiert) | Sichert mechanische Bindung mit Silikon |
| Seilführungskanäle | ±0,03 mm | Ra 0,4 μm | Entscheidend für die Energieeffizienz |
| Montageschnittstellen | ±0,025 mm | Ra 1,6 μm | Gewährleistet Modularität der Gliedmaßen |
DFM-Tipps für bio-inspirierte Roboterteile
1. Scharfe Übergänge in der Wandstärke minimieren
Bio-inspirierte Designs wechseln oft von dicken, belastbaren Abschnitten zu dünnen, flexiblen Rippen. Stellen Sie sicher, dass diese Übergänge allmählich erfolgen (Verwendung von Verrundungen mit R >= 2x Wandstärke), um Spannungskonzentrationen und Verzug während des CNC-Prozesses zu vermeiden.
2. Radien für 5-Achs-Zugang optimieren
Halten Sie bei der Konstruktion organischer Hohlräume einen minimalen Innenradius von 3 mm ein. Dies ermöglicht den Einsatz von Standardwerkzeugen, die steifer und kostengünstiger sind als Mikrowerkzeuge, wodurch die Bearbeitungszeit um 25 % reduziert wird.
3. Ausrichtungsmerkmale für die Montage integrieren
Da bio-inspirierte Roboter oft Dutzende von ineinandergreifenden Segmenten umfassen, sollten kleine CNC-gefräste Passstifte (±0,01 mm) oder „Tasten“ in die Passflächen integriert werden. Dies macht teure externe Montagevorrichtungen überflüssig.
4. PEEK für isolierte Steifigkeit nutzen
Wenn Ihr Roboter elektrische Isolierung benötigt (z. B. für elektroadhäsive Pads), aber die Steifigkeit von Aluminium braucht, verwenden Sie PEEK. Es kann mit denselben Toleranzen von ±0,01 mm wie Metall bearbeitet werden und bietet hervorragende dielektrische Eigenschaften.
Kosten- & Lieferzeit-Referenz
| Material | Typische Lieferzeit | Relativer Preis | Min. Menge | Empfohlene Verwendung |
|---|---|---|---|---|
| Al 6061-T6 | 3-5 Tage | 1,0x | 1 Stk. | |
| PEEK | 5-7 Tage | 15,0x | 1 Stk. | |
| POM (Delrin) | 3-5 Tage | 0,8x | 1 Stk. | |
| Titan Gr 5 | 7-10 Tage | 8,0x | 1 Stk. |
Häufig gestellte Fragen (FAQ)
Q: Kann Alloyer flexible Materialien wie TPU für bio-inspirierte Scharniere bearbeiten?
Ja. Wir bearbeiten TPU in technischer Qualität (Shore 90A+) unter Verwendung von kryogener Kühlung und speziellen Werkzeugen. Dies stellt sicher, dass das Material steif genug bleibt, damit das Schneidwerkzeug saubere, gratfreie Kanten innerhalb von ±0,1 mm Toleranz erzeugen kann.
Q: Wie gehen Sie mit komplexen organischen Kurven aus biologischen Scans um?
Wir importieren hochauflösende Mesh- oder STEP-Dateien direkt in unsere 5-Achs-CAM-Software. Durch den Einsatz von simultanem 5-Achs-Fräsen können wir eine konsistente Oberflächengüte von Ra 0,8 μm über komplexe, nicht-planare Geometrien hinweg ohne Stufenartefakte aufrechterhalten.
Q: Warum ist das 1-Stück-CNC-Prototyping für bio-inspirierte Hardware so wichtig?
Biomimetische Designs basieren oft auf komplexen Dynamiken, die schwer zu simulieren sind. Die Fertigung eines einzelnen Wirbelglieds oder Flossenscharniers aus dem tatsächlichen Serienmaterial (z. B. 7075 Al) in 72 Stunden ermöglicht physische „evolutionäre“ Tests, bevor eine vollständige Skalierung erfolgt.
Q: Unterstützt Alloyer das Umspritzen von weichen Materialien auf CNC-Teile?
Wir führen das Spritzgießen nicht selbst im Haus durch, liefern aber die präzisen CNC-gefrästen starren Kerne und die hochpräzisen Formwerkzeuge (mit Ra 0,2 μm Spiegelglanz), die für erfolgreiche Soft-Robotik-Umspritzungsprozesse erforderlich sind.
