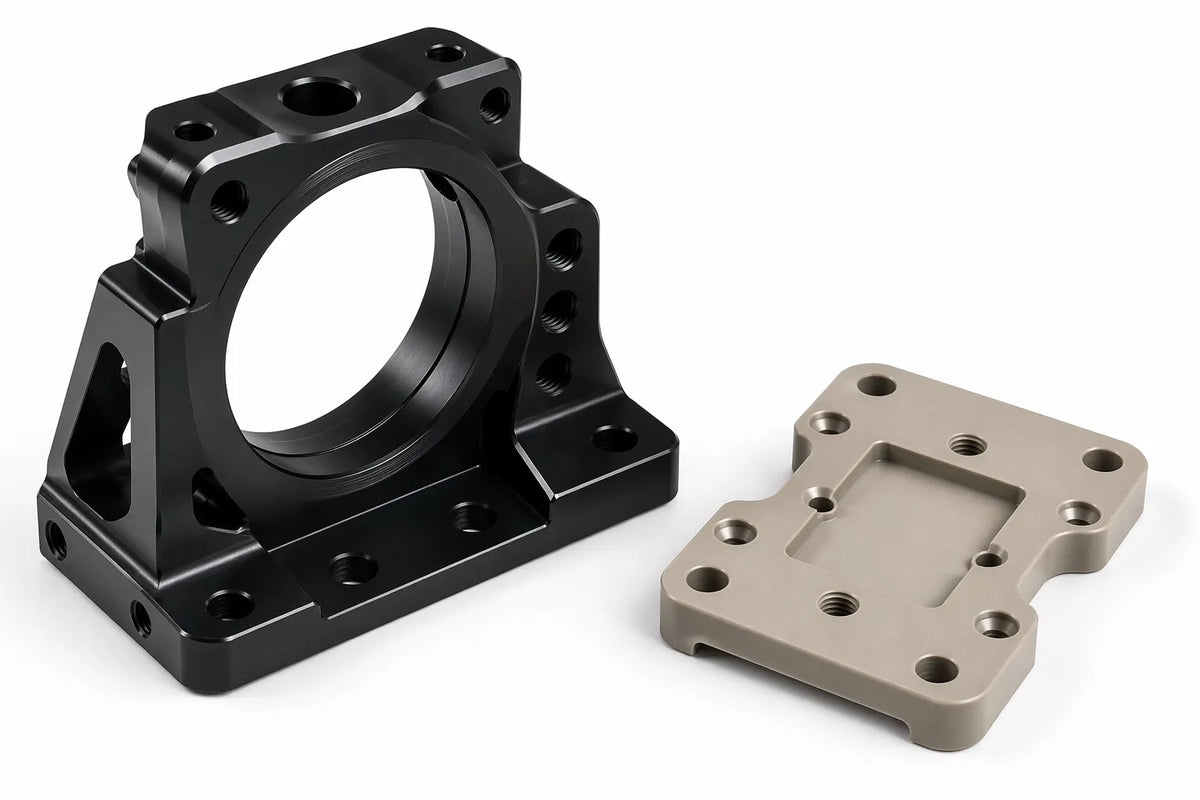

L'usinage CNC pour supports de capteurs robotiques exige un équilibre minutieux entre rigidité pour la précision de positionnement, isolation vibratoire pour la propreté du signal, et stabilité thermique pour une calibration cohérente. L'Aluminium 6061-T6 est le choix par défaut pour les supports universels (coût le plus bas, excellente usinabilité), tandis que le PEEK excelle lorsque l'isolation électrique est critique, et la fibre de carbone l'emporte pour les drones et plateformes légères où chaque gramme compte. Alloyer usine les cinq matériaux avec prototypage en 72 heures, vous aidant à sélectionner le matériau de support de capteur adapté à votre suite de capteurs spécifique.
Points Clés à Savoir
- La rigidité détermine la précision du capteur : Un support LiDAR ou caméra stéréo qui fléchit de 0,01 mm sous vibration se traduit par une erreur de position de 10 mm à 10 m de portée. Les matériaux avec des modules d'élasticité supérieurs à 68 GPa (6061-T6 et au-delà) sont obligatoires pour les capteurs de perception longue portée.
- L'isolation électrique est une exigence absolue pour les IMU : Les centrales inertielles sont sensibles au bruit de boucle de masse. Les monter sur des isolateurs en PEEK ou FR4/G10 rompt le chemin conducteur entre le PCB du capteur et le châssis du robot, réduisant le plancher de bruit IMU jusqu'à 40 %.
- Le désaccord de dilatation thermique peut décalibrer les capteurs : Un support en aluminium (CTE ≈ 23,6 × 10⁻⁶/°C) boulonné à un boîtier de capteur en acier (CTE ≈ 10,8 × 10⁻⁶/°C) décalera l'axe optique du capteur d'environ 0,013 mm par °C par 100 mm de portée. Ce décalage est cumulatif — sur une variation de température de 50°C sur une base stéréo de 200 mm, l'erreur de calibration dépasse la précision au niveau du pixel.
- L'amortissement des vibrations, pas seulement la rigidité, importe pour les caméras : Un support parfaitement rigide transmet les vibrations du moteur directement au capteur de la caméra, produisant des artefacts de rolling-shutter. Des bagues ou patins isolateurs en POM (Delrin) usinés dans la conception du support peuvent réduire l'amplitude des vibrations transmises de 60–80 % aux fréquences supérieures à 100 Hz.
- Les pods multi-capteurs nécessitent un usinage en une seule configuration : Lorsqu'un support unique monte un LiDAR, deux caméras et un IMU, la position relative de chaque interface capteur doit être maintenue avec une position vraie de ±0,02 mm. Alloyer usine ces pods multi-capteurs en une seule configuration 5 axes, garantissant que tous les alésages de capteurs partagent la même référence de coordonnées.
Al 6061-T6 : Le Cheval de Bataille Universel
Propriétés
Densité : 2,70 g/cm³ | Limite élastique : 276 MPa | Module d'élasticité : 68,9 GPa | CTE : 23,6 × 10⁻⁶/°C (ASTM B308/B308M).
Idéal Pour
Bases de tourelle LiDAR, barres de caméra stéréo, supports de capteurs universels, supports de codeur, et toute application où le coût par support doit rester sous 30 $.
Considérations d'Usinage CNC
Usinabilité Excellente. Outillage carbure standard à 10 000–18 000 tr/min. Atteint Ra 1,6 μm brut d'usinage. L'anodisation Type II (noir mat) est recommandée pour tous les supports de capteurs optiques — la surface sombre et non réfléchissante empêche les réflexions IR parasites qui perturbent les caméras de profondeur et les capteurs LiDAR. Délai : 3–5 jours.
Coût
Référence 1,0x. Matière première ~4–6 $/kg. Un support LiDAR typique (100 × 60 × 15 mm) coûte 18–35 $ (1 pc).
Al 7075-T6 : Précision Haute Rigidité
Propriétés
Densité : 2,81 g/cm³ | Limite élastique : 503 MPa | Module d'élasticité : 71,7 GPa | CTE : 23,6 × 10⁻⁶/°C (ASTM B211).
Idéal Pour
Barres de caméra stéréo longue portée (>300 mm d'envergure), supports de capteurs à haut facteur G pour robots à pattes, plateformes anti-vibration pour scanners laser, et tout support où une déflexion inférieure à 0,005 mm sous 10G d'accélération est requise.
Considérations d'Usinage CNC
Usinabilité Bonne — avances 15–20 % plus lentes que le 6061-T6. Recommandé : 8 000–14 000 tr/min. L'anodisation dure (Type III) ajoute 2–3 jours au délai et fournit une surface résistante à l'usure pour les boulons de montage fréquemment serrés lors de la calibration et des échanges de capteurs. Délai : 5–7 jours.
Coût
1,5x vs 6061-T6. Une barre stéréo longue portée typique (300 × 40 × 15 mm) coûte 40–70 $ (1 pc).
PEEK : Spécialiste de l'Isolation Électrique
Propriétés
Densité : 1,30 g/cm³ | Limite élastique : 90–100 MPa | Module d'élasticité : 3,6 GPa | Résistivité volumique : 10¹⁶ Ω·cm (ASTM D638).
Idéal Pour
Plaques isolantes IMU, entretoises d'isolation électrique entre PCB de capteurs et châssis aluminium, supports de capteurs non magnétiques pour drones équipés de magnétomètres, et supports de capteurs haute température (service continu jusqu'à 250°C).
Considérations d'Usinage CNC
Usinabilité Moyenne — recuit de relaxation des contraintes requis avant les passes de finition. Recommandé : 6 000–10 000 tr/min avec refroidissement par air comprimé. Atteint Ra 0,8 μm avec des avances appropriées. La rigidité diélectrique élevée du PEEK (19 kV/mm) en fait la référence pour rompre les boucles de masse — une caractéristique essentielle lors du montage de capteurs analogiques sensibles sur un châssis de robot partageant un plan de masse avec des variateurs moteur à courant élevé. Délai : 5–7 jours.
Coût
15,0x vs 6061-T6. Une plaque isolante IMU typique (40 × 40 × 5 mm) coûte 60–120 $ (1 pc). Le coût est dominé par le prix de la matière ($80–150/kg).
FR4/G10 : Isolateur Économique
Propriétés
Densité : 1,85 g/cm³ | Résistance en flexion : 340 MPa (sens chaîne) | Module d'élasticité : 24 GPa (chaîne) | Résistivité volumique : 10¹² Ω·cm (NEMA LI-1).
Idéal Pour
Plaques d'isolation électrique économiques, plaques de montage PCB de capteurs, supports de distribution d'alimentation pour drones, et entretoises de capteurs où le coût du PEEK n'est pas justifié mais l'isolation électrique reste requise.
Considérations d'Usinage CNC
Usinabilité Moyenne — le renfort en fibre de verre est très abrasif. L'outillage carbure avec revêtement TiAlN est obligatoire ; la durée de vie de l'outil est environ 1/3 de celle de l'aluminium. Usinage à sec uniquement — le liquide de refroidissement fait absorber l'humidité et gonfler le FR4, compromettant la stabilité dimensionnelle. Délai : 5–7 jours.
Coût
1,2x vs 6061-T6. Une plaque de montage PCB de capteur typique (80 × 50 × 3 mm) coûte 15–25 $ (1 pc).
Fibre de Carbone (CFRP) : Rapport Rigidité-Poids Ultime
Propriétés
Densité : 1,55 g/cm³ | Résistance en traction : 600–800 MPa | Module d'élasticité : 70 GPa (traction, sens fibre) | CTE : ~0–2 × 10⁻⁶/°C (ASTM D3039).
Idéal Pour
Supports LiDAR pour drones, barres de caméra stéréo légères, plateformes de capteurs sur nacelle, et toute application où le poids et une dilatation thermique quasi nulle sont simultanément requis.
Considérations d'Usinage CNC
Usinabilité Spéciale — outillage revêtu diamant requis. Usinage à sec avec extraction de poussière HEPA. Le CTE quasi nul de la fibre de carbone (0–2 × 10⁻⁶/°C) est sa caractéristique distinctive pour les supports de capteurs : une barre stéréo en fibre de carbone de 300 mm se dilate de moins de 0,003 mm sur une variation de température de 50°C, contre 0,35 mm pour l'aluminium 6061-T6. Cela signifie que la calibration extrinsèque (la transformation entre les repères de coordonnées des caméras) reste valide sur toute la plage de température de fonctionnement du robot. Délai : 7–12 jours.
Coût
12,0x vs 6061-T6. Un support LiDAR pour drone typique (plaque 100 × 60 × 3 mm) coûte 90–180 $ (1 pc).
Tableau Comparatif des Matériaux
| Matériau | Module Élast. (GPa) | CTE (×10⁻⁶/°C) | Isolation Électrique | Usinabilité | Indice de Coût* | Idéal Pour |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 68,9 | 23,6 | Non (Conducteur) | Excellent | 1,0x | Supports universels, bases LiDAR, supports codeur |
| Al 7075-T6 | 71,7 | 23,6 | Non (Conducteur) | Bon | 1,5x | Barres stéréo longue portée, supports haut G |
| PEEK | 3,6 | 47 | Excellent (10¹⁶ Ω·cm) | Moyen | 15,0x | Isolateurs IMU, supports haute température |
| FR4/G10 | 24 | 14 | Bon (10¹² Ω·cm) | Moyen (Abrasif) | 1,2x | Plaques isolation économiques, montages PCB |
| Fibre de Carbone | 70 (traction) | 0–2 | Non (Conducteur) | Spécial | 12,0x | Plateformes capteurs drones, barres thermostables |
Conseils DFM pour Supports de Capteurs
1. Concevez un Montage Isostatique pour Éviter de Sur-Contraindre le Capteur
Un capteur boulonné sur une plaque plane avec quatre boulons est sur-contraint — toute légère non-planéité du support ou du boîtier du capteur introduit une contrainte de flexion qui déplace l'axe optique. Utilisez un montage cinématique à trois points : un siège conique pour la position, une rainure en V pour la contrainte de rotation, et un patin plat pour le troisième point. Alloyer peut usiner CNC les trois caractéristiques en une seule configuration avec une précision de ±0,01 mm.
2. Incluez des Fentes de Relaxation Thermique pour les Montages Longue Portée
Pour les barres stéréo de plus de 200 mm, usinez des fentes de 2 mm de large × 20 mm de long perpendiculaires à l'axe de la barre au point médian entre les interfaces de montage des capteurs. Ces fentes agissent comme des joints de dilatation thermique, absorbant localement le changement de longueur dû au CTE plutôt que de le laisser s'accumuler au point de montage du capteur.
3. Spécifiez des Trous Fraisés avec Profondeur Contrôlée pour les Capteurs Optiques
Les boulons de montage LiDAR et caméra de profondeur doivent affleurer ou être en dessous de la face de montage du capteur — une tête de boulon saillante crée une occlusion dans le champ de vision du capteur. Spécifiez des trous fraisés avec une tolérance de profondeur de +0/-0,1 mm par rapport à l'épaisseur de la tête de boulon.
4. Utilisez des Rondelles PEEK ou FR4 comme Points de Rupture Électrique
Plutôt que d'usiner le support de capteur entier en PEEK coûteux, concevez le support en aluminium 6061-T6 avec des poches évidées qui acceptent des inserts de rondelle PEEK ou FR4 à chaque emplacement de boulon. Cela crée une rupture électrique entre le boîtier du capteur et le châssis à chaque fixation, obtenant le bénéfice d'isolation d'un montage tout-PEEK à environ 15–20 % du coût.
5. Ajoutez un Trou de Goupille de Référence pour la Recalibration
Usinez un trou de goupille H7 (position ±0,01 mm) sur chaque support de capteur. Lors de la calibration initiale, insérez une bille d'outillage dans ce trou et enregistrez sa position par rapport au repère de base du robot. Après tout échange de capteur ou remplacement de support, la bille d'outillage fournit un point de référence connu pour une recalibration rapide.
FAQ
Q : Ai-je vraiment besoin de PEEK pour un support IMU, ou le PLA imprimé 3D est-il suffisant ?
Le PLA imprimé 3D offre une certaine isolation électrique mais a une rigidité 10× inférieure au PEEK (E ≈ 0,35 GPa vs 3,6 GPa). Cette souplesse permet à l'IMU de vibrer par rapport au châssis, introduisant du bruit basse fréquence dans les signaux d'accéléromètre et de gyroscope. Un support IMU en PEEK usiné CNC coûte 60–120 $ et élimine cette source de bruit.
Q : Comment éliminer les artefacts de rolling-shutter sur ma caméra stéréo causés par les vibrations du moteur ?
Remplacez les supports de caméra rigides en aluminium par une conception intégrant des bagues isolantes en POM (Delrin) aux interfaces de boulons. Les bagues POM réduisent les vibrations transmises de 60–80 % aux fréquences supérieures à 100 Hz. Alloyer peut usiner à la fois le support et les bagues POM dans une seule commande.
Q : Pourquoi ma calibration LiDAR dérive-t-elle après l'échauffement du robot ?
C'est presque certainement la dilatation thermique du support LiDAR en aluminium. Un support en 6061-T6 se dilate d'environ 0,013 mm par °C par 100 mm de portée. Sur un échauffement de 40°C, un support de 150 mm s'allonge d'environ 0,08 mm. Solution : passez le support en fibre de carbone (CTE ~1 × 10⁻⁶/°C), qui ne se dilate que de 0,006 mm sur la même plage de température.
