A usinagem CNC para quadros de chassis de robôs exige a seleção do material ideal para rigidez, peso e custo. Para a maioria das aplicações robóticas, o Alumínio 6061-T6 é o cavalo de batalha padrão (menor custo, excelente usinabilidade), enquanto o 7075-T6 oferece 82% mais resistência ao escoamento para quadros de alto estresse, e a fibra de carbono proporciona a redução de peso definitiva a um custo 5–10× maior. A Alloyer usina todos os cinco materiais com entrega em 72 horas, ajudando você a escolher e prototipar o material de chassis certo para sua aplicação específica.
Principais Informações
- Alumínio 6061-T6 é a referência de custo-desempenho: Com uma resistência ao escoamento de 276 MPa a apenas 2,70 g/cm³, oferece a melhor usinabilidade e o menor custo de matéria-prima — ideal para quadros protótipos e chassis de baixo estresse com orçamentos apertados.
- 7075-T6 quase duplica a resistência do 6061: Com 503 MPa de resistência ao escoamento, é a escolha para robôs de combate, braços de drones e plataformas com pernas de alto impacto. Custa ~50% mais, mas suporta cargas 82% maiores.
- Fibra de carbono vence no peso, não necessariamente no custo de usinagem: Com 1,55 g/cm³ e 600+ MPa de resistência à tração, é 42% mais leve que o alumínio — mas requer ferramentas com revestimento de diamante e extração de pó, elevando o custo CNC total para ~12× o 6061-T6.
- PEEK faz a ponte entre plástico e metal: Com 1,30 g/cm³ e 100 MPa de escoamento, é a opção estrutural mais leve e isolante eletricamente — ideal para plataformas de pesquisa onde o isolamento de sensores é importante.
- Cada material de chassis exige estratégias de usinagem diferentes: 6061 opera em altas velocidades/avanços com metal duro padrão; 7075 requer avanços reduzidos para evitar desgaste da ferramenta; fibra de carbono precisa de ferramentas de diamante; titânio exige corte de alto torque em baixa RPM; PEEK requer recozimento para alívio de tensões antes dos passes de acabamento.
Al 6061-T6: O Cavalo de Batalha
Propriedades
Densidade: 2,70 g/cm³ | Resistência ao Escoamento: 276 MPa | Módulo de Elasticidade: 68,9 GPa | Dureza: 95 HB (ASTM B308/B308M).
Ideal Para
Quadros de chassis de entrada, robôs de competição universitária (FIRST, VEX), placas estruturais de AMR de armazém, trens de pouso de drones e qualquer aplicação onde o custo por quadro deve permanecer abaixo de $50.
Considerações de Usinagem CNC
Usinabilidade Excelente. Ferramentas de metal duro padrão a 10.000–18.000 RPM com avanços de 1.500–3.000 mm/min. Sem necessidade de refrigerante especial — emulsão solúvel em água padrão é suficiente. Atinge Ra 1,6 μm como usinado, ou Ra 0,8 μm com um passe de acabamento. Anodização Tipo II adiciona $2–5 por peça para opções de cor.
Custo
Referência 1,0x. Prazo de entrega de 3–5 dias. Matéria-prima ~$4–6/kg. Uma placa de chassis típica de 300 × 200 × 10 mm custa $25–45 para usinar (1 peça).

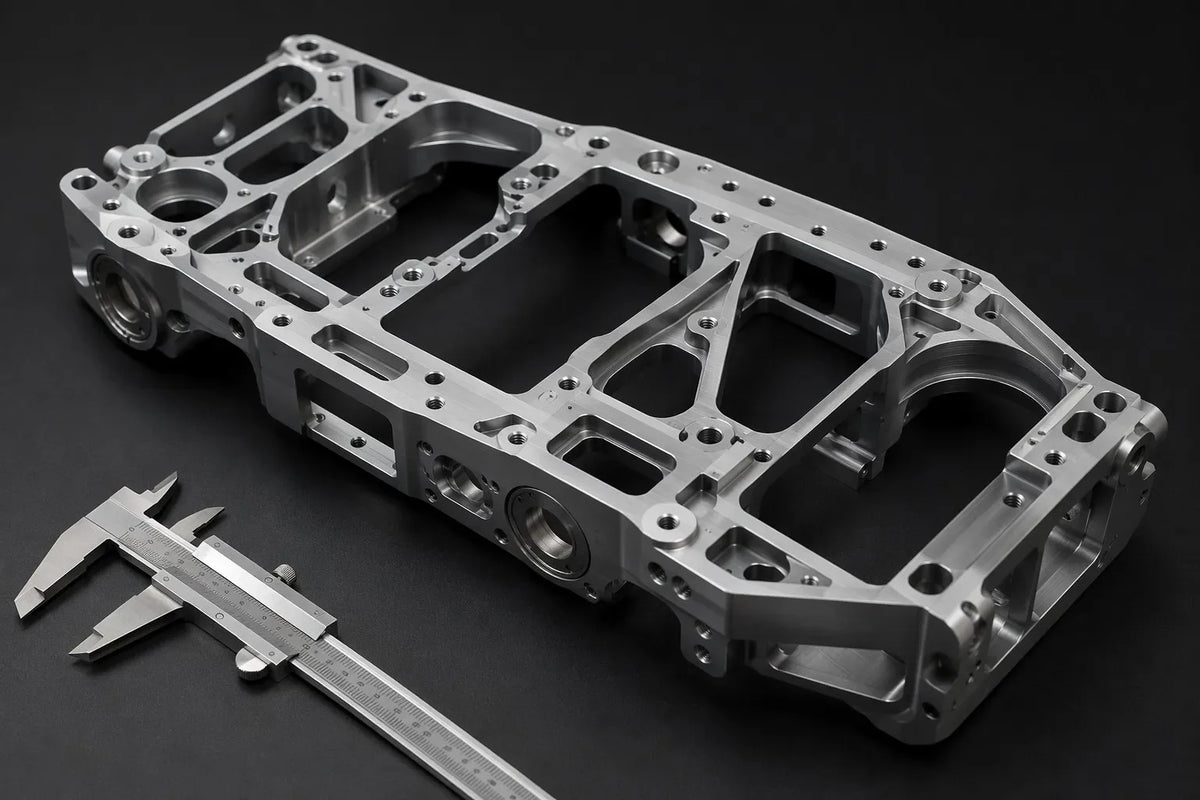

Al 7075-T6: Alumínio de Alta Resistência
Propriedades
Densidade: 2,81 g/cm³ | Resistência ao Escoamento: 503 MPa | Módulo de Elasticidade: 71,7 GPa | Dureza: 150 HB (ASTM B211).
Ideal Para
Blindagem e quadros de robôs de combate (BattleBots), links de pernas de robôs quadrúpedes, carcaças de juntas humanoides, suportes de motor de drones e qualquer chassis que absorva impactos repetidos ou carregue cargas úteis de 50+ kg.
Considerações de Usinagem CNC
Usinabilidade Boa — mais tenaz que o 6061, exigindo avanços 15–20% menores para evitar aresta postiça em ferramentas de metal duro. Recomendado: 8.000–14.000 RPM com avanços de 1.000–2.000 mm/min. Anodização dura (Tipo III) é fortemente recomendada para superfícies de desgaste — adiciona 2–3 dias ao prazo, mas proporciona dureza superficial de 60–70 HRC.
Custo
1,5x vs 6061-T6. Prazo de entrega de 5–7 dias (7–9 dias com duro Tipo III). Matéria-prima ~$7–10/kg. Uma placa de chassis típica custa $40–75 (1 peça).
Fibra de Carbono (CFRP): Ultraleve Definitivo
Propriedades
Densidade: 1,55 g/cm³ | Resistência à Tração: 600–800 MPa (direção da fibra) | Módulo de Elasticidade: 70 GPa (tração) | Dependente da laminação (ASTM D3039).
Ideal Para
Quadros de drones aéreos, chassis de robôs de competição leves, links de exoesqueletos de pesquisa e qualquer aplicação onde cada grama economizado se traduz diretamente em maior duração da bateria ou maior carga útil.
Considerações de Usinagem CNC
Usinabilidade Especial — requer ferramentas com revestimento de diamante ou PCD (diamante policristalino). O pó de fibra de carbono é condutivo e abrasivo; extração de pó dedicada com filtragem HEPA é obrigatória. A delaminação nas saídas de furos é o principal modo de falha — a Alloyer usa placas de apoio sacrificiais e ciclos de furação picotada. Sem refrigerante (apenas usinagem a seco). Atinge Ra 1,6–3,2 μm com algum arrancamento de fibra visível.
Custo
12,0x vs 6061-T6. Prazo de entrega de 7–12 dias. Matéria-prima ~$30–80/kg (chapa pré-impregnada). Uma placa de chassis típica custa $120–300 (1 peça). O custo é dominado pelo desgaste das ferramentas e tempos de ciclo mais lentos, não pelo preço do material.
PEEK: Polímero de Alto Desempenho
Propriedades
Densidade: 1,30 g/cm³ | Resistência ao Escoamento: 90–100 MPa | Módulo de Elasticidade: 3,6 GPa | Temperatura de serviço contínuo: 250°C (ASTM D638).
Ideal Para
Suportes de sensores eletricamente isolantes, quadros de robôs de pesquisa que exigem materiais não magnéticos, chassis quimicamente resistentes para automação de laboratório e links estruturais leves que devem sobreviver à esterilização em autoclave.
Considerações de Usinagem CNC
Usinabilidade Regular — o PEEK é propenso a empenamento por alívio de tensões e fusão superficial se usinado de forma muito agressiva. A Alloyer recozimenta os blanks de PEEK para alívio de tensões antes da usinagem e limita as temperaturas de corte com resfriamento por ar comprimido. Recomendado: 6.000–10.000 RPM com avanços de 500–1.000 mm/min, usando ferramentas de metal duro polidas e afiadas. Atinge Ra 0,8–1,6 μm com avanços adequados.
Custo
15,0x vs 6061-T6. Prazo de entrega de 5–7 dias (inclui recozimento). Matéria-prima ~$80–150/kg. Uma placa de chassis típica custa $150–400 (1 peça). O custo é dominado pelo preço do material e velocidades de usinagem lentas.
Ti-6Al-4V (Grau 5): Serviço Extremo
Propriedades
Densidade: 4,43 g/cm³ | Resistência ao Escoamento: 880 MPa | Módulo de Elasticidade: 113,8 GPa | Dureza: 36 HRC (ASTM B348).
Ideal Para
Juntas críticas de chassis de alto estresse, nós estruturais biônicos de quadril/joelho, quadros com restrição de espaço onde seções transversais menores devem suportar carga máxima e qualquer chassis que deva sobreviver a >10⁷ ciclos de carga sem falha por fadiga.
Considerações de Usinagem CNC
Usinabilidade Ruim — baixa condutividade térmica causa acúmulo de calor na aresta de corte, acelerando o desgaste da ferramenta. Requer baixa RPM (50–100 m/min de velocidade superficial), fusos de alto torque e refrigerante de alta pressão. Ferramentas de metal duro com revestimento TiAlN são padrão. Avanços típicos: 100–300 mm/min. O titânio endurece por trabalho se a ferramenta esfregar em vez de cortar — a Alloyer programa cargas de cavaco agressivas (0,05–0,10 mm/dente) para garantir que a ferramenta permaneça na zona de corte.
Custo
8,0x vs 6061-T6. Prazo de entrega de 7–10 dias. Matéria-prima ~$40–60/kg. Uma placa de chassis típica custa $200–500 (1 peça). O custo é dominado por tempos de ciclo lentos (3–5× alumínio) e consumo de ferramentas.
Tabela de Comparação de Materiais
| Material | Densidade (g/cm³) | Resist. Escoamento | Resist. Específica (MPa·cm³/g) | Usinabilidade | Índice de Custo* | Ideal Para |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 2,70 | 276 MPa | 102 | Excelente | 1,0x | Construções econômicas, protótipos, educação |
| Al 7075-T6 | 2,81 | 503 MPa | 179 | Boa | 1,5x | Robôs de combate, quadros com carga de impacto |
| Fibra de Carbono | 1,55 | 600+ MPa | 387+ | Especial | 12,0x | Quadros de drones, chassis ultraleves |
| PEEK | 1,30 | 100 MPa | 77 | Regular | 15,0x | Quadros isolados, plataformas de pesquisa |
| Ti-6Al-4V | 4,43 | 880 MPa | 199 | Ruim | 8,0x | Juntas críticas, áreas de fadiga de alto ciclo |
Dicas de DFM para Quadros de Chassis de Robôs
1. Projete Bolsos para Rigidez, Não Apenas para Redução de Peso
Ao remover material para economizar peso, mantenha um padrão de nervuras orientadas ao longo dos caminhos de carga principais. As nervuras devem ter ≥3 mm de largura e espaçamento ≤50 mm. Bolsos aleatórios que ignoram o caminho de carga podem reduzir a rigidez à flexão em 40% para a mesma economia de peso.
2. Planeje a Localização dos Furos para Usinagem Multi-Face
Se o seu chassis requer furos de precisão em múltiplas faces, agrupe todos os recursos acessíveis da Face A em uma fixação e da Face B em uma segunda. A usinagem 5 eixos da Alloyer pode alcançar 5 das 6 faces em uma única fixação, economizando ~30% nos custos de fixação e melhorando a tolerância de posição verdadeira ao eliminar erros de re-fixação.
3. Evite Seções de Parede Fina nos Cantos do Quadro
Os cantos do chassis experimentam as maiores concentrações de tensão durante impactos. Mantenha uma espessura mínima de parede de 3 mm nos raios dos cantos e 1,5 mm em seções planas. Se o seu design exigir paredes <1,5 mm para economia de peso, mude de 6061-T6 para 7075-T6 — o ganho de resistência de 82% compensa a seção mais fina.
4. Especifique Furos Roscados com Engajamento de Rosca Adequado
Para roscas em quadros de alumínio (M3–M6), projete para um engajamento mínimo de rosca de 2× o diâmetro do parafuso (ex.: 6 mm de engajamento para um parafuso M3). Isso evita o espanamento sob cargas dinâmicas do robô. Para furos passantes em fibra de carbono, use insertos roscados por pressão — nunca rosqueie diretamente em CFRP.
5. Adicione Recursos de Referência para Alinhamento de Montagem
Usine dois furos de pino-guia de precisão (tolerância H7, posição ±0,01 mm) em cada placa de chassis. Eles servem como referências durante a montagem, garantindo que os suportes de motor e sensores se fixem com alinhamento consistente — crítico ao trocar peças durante competições.
FAQ
Q: Qual material oferece a melhor relação resistência-custo para um primeiro protótipo de chassis?
Alumínio 6061-T6. A ~$25–45 por placa de quadro usinada com prazo de 3–5 dias, é a maneira mais rápida e barata de validar a geometria do seu chassis. Se o protótipo sobreviver aos testes, atualize para 7075-T6 para o quadro de produção — o arquivo CAD permanece idêntico; apenas a especificação do material muda.Q: Quanto peso posso economizar mudando de 6061-T6 para fibra de carbono?
Um quadro de chassis em CFRP é ~42% mais leve que um quadro equivalente em rigidez de 6061-T6 (1,55 vs 2,70 g/cm³). No entanto, a vantagem rigidez-peso é direcional — a fibra de carbono é 3–5× mais rígida na direção da fibra, mas ~10× menos rígida na direção transversal. Para cargas multiaxiais (comuns em chassis de robôs), espere 25–35% de economia líquida de peso após a otimização necessária da laminação.
Q: A Alloyer pode usinar um quadro de chassis monolítico com suportes de motor integrados?
Sim. Nossos centros CNC de 5 eixos podem usinar um único tarugo de 6061-T6 ou 7075-T6 em um chassis completo com suportes de motor integrados, furos de rolamento (tolerância H7) e pontos de montagem roscados — eliminando a necessidade de suportes de motor aparafusados e o acúmulo de tolerâncias de montagem associado. O prazo típico é de 5–7 dias para um quadro monolítico de até 500 × 300 × 80 mm.
Q: Quando o titânio faz sentido econômico para um chassis de robô?
O titânio (Ti-6Al-4V) se justifica quando: (a) a junta do chassis deve sobreviver a >10⁷ ciclos de carga sem trincas por fadiga, (b) o quadro opera em ambiente corrosivo (água salgada, exposição química) onde o alumínio corroeria, ou (c) restrições de espaço significam que uma seção transversal menor de titânio deve suportar a mesma carga que uma peça maior de alumínio. Para quadros de robôs de uso geral, o 7075-T6 fornece 90% da resistência a 1/5 do custo.
Q: Como o acabamento superficial afeta a vida em fadiga do chassis?
O acabamento superficial impacta diretamente a vida em fadiga. Um quadro com acabamento usinado Ra 3,2 μm tem resistência à fadiga ~20% menor que um com Ra 0,8 μm, porque os micro-sulcos superficiais atuam como concentradores de tensão. Para juntas de chassis de alto ciclo, a Alloyer recomenda Ra 0,8 μm em todas as superfícies de suporte de carga e jateamento de esferas após a usinagem para introduzir tensão superficial compressiva, o que pode dobrar a vida em fadiga em componentes de 7075-T6.
