As tolerâncias de usinagem CNC para peças de robôs definem o desvio permitido em relação às dimensões nominais de um projeto, variando tipicamente de ±0,1 mm para elos estruturais a H7 (+0,021/0 mm) para furos de rolamentos de precisão em atuadores. Alcançar precisão sub-mícron em robótica é crítico para o movimento sem folga (backlash), alinhamento de sensores e sincronização multi-DOF. A Alloyer fornece serviços CNC de alta precisão com feedback DFM integrado para otimizar a relação desempenho-custo do seu robô.

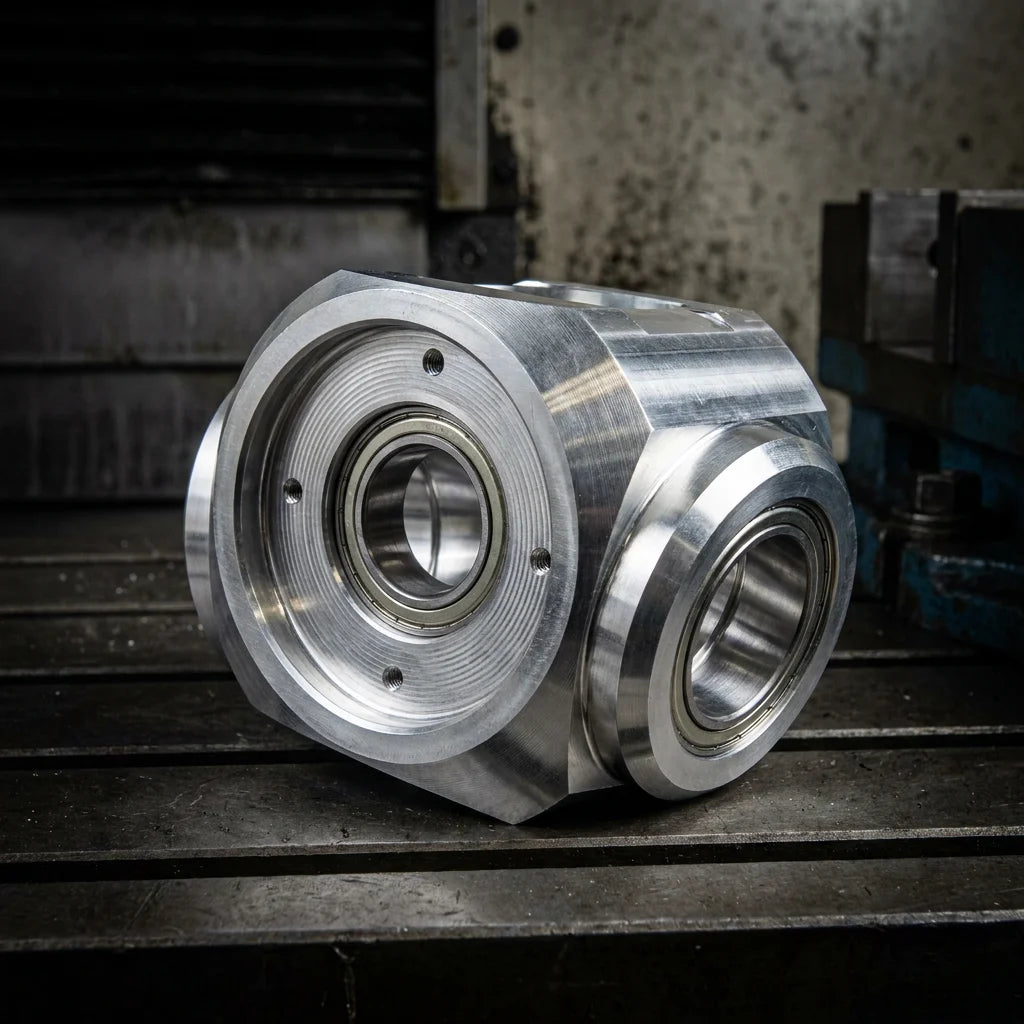

Legenda: Um alojamento de junta de robô de alta precisão usinado em alumínio 7075-T6. Furos de rolamento de precisão como estes requerem tolerâncias H7 para garantir a rotação suave do atuador e durabilidade a longo prazo.O que Você Precisa Saber Sobre Tolerâncias de Usinagem em Robótica
---
Por que as Tolerâncias Definem o Desempenho do Robô
Na robótica, uma tolerância "frouxa" não é apenas um problema de ajuste — é uma falha do sistema de controle. Uma folga de 0,05 mm em um alojamento de engrenagens pode se traduzir em vários graus de folga (backlash) no efetuador final de um braço robótico de 1 metro.
Furos e Eixos (O Padrão H7)
A maioria dos atuadores robóticos depende de rolamentos de precisão. Se o furo for muito grande, o rolamento girará dentro do alojamento, causando calor e vibração. Se for muito pequeno, o rolamento é esmagado, levando à falha prematura. A Alloyer mantém tolerâncias H7 para componentes de alumínio e titânio usando ferramentas de mandrilamento de alta velocidade e centros CNC com compensação térmica.Concentricidade e Engrenamento
Os acionamentos cicloidais, comuns em robôs humanoides, exigem que os furos de entrada e saída sejam perfeitamente concêntricos (dentro de 0,015 mm). Qualquer desvio causa uma distribuição desigual da carga nos pinos ou no gerador de ondas, resultando em movimentos bruscos e redução da capacidade de torque.Planeza para Montagem
Os suportes de face do atuador devem ser planos dentro de 0,02 mm para evitar o desalinhamento do motor. Um eixo de motor inclinado introduz cargas radiais nos rolamentos para as quais o sistema não foi projetado, encurtando significativamente o tempo médio entre falhas (MTBF) do robô.---
Tabela de Referência de Precisão para Materiais de Robótica
| Material | Tolerância Linear Padrão | Furo de Alta Precisão (H7) | Acabamento de Superfície (Ra) | Estabilidade Térmica | Usinabilidade |
|---|---|---|---|---|---|
| Al 6061-T6 | ±0,05 mm | +0,021/0 mm | 0,8 µm | Excelente | Excelente |
| Al 7075-T6 | ±0,03 mm | +0,021/0 mm | 0,4 µm | Excelente | Boa |
| Ti-6Al-4V | ±0,05 mm | +0,025/0 mm | 0,8 µm | Superior | Pobre |
| PEEK | ±0,10 mm | +0,040/0 mm | 1,6 µm | Razoável | Razoável |
| Delrin (POM) | ±0,12 mm | +0,050/0 mm | 1,6 µm | Pobre | Boa |
| Aço 17-4PH | ±0,02 mm | +0,015/0 mm | 0,4 µm | Excelente | Razoável |
---
Desafios da Usinagem CNC para Peças de Tolerância Estreita
1. Vibração em Paredes Finas (Chatter)
Os componentes robóticos são frequentemente aliviados para economizar peso. Se as paredes forem mais finas que 1,0 mm, a peça vibrará (chatter) durante o passe final, tornando impossível manter uma tolerância superior a ±0,1 mm.2. Deflexão da Ferramenta em Cavidades Profundas
Ao usinar alojamentos de caixas de engrenagens com características internas profundas, as fresas longas podem sofrer deflexão. Isso causa paredes "cônicas", onde o topo da cavidade é mais largo que o fundo. A Alloyer utiliza configurações de 5 eixos para reduzir o balanço da ferramenta e manter a verticalidade.3. Alívio de Tensão do Material
Materiais como o alumínio 7075-T6 podem se "mover" após serem liberados das fixações CNC devido a tensões internas. Para peças críticas de robôs humanoides, realizamos um passe de desbaste, seguido por um passe de acabamento secundário após o material ter estabilizado.---
Checklist DFM para Peças de Robôs de Alta Precisão
1. Padronize Suas Tolerâncias Especifique ±0,1 mm para 90% da peça e reserve tolerâncias apertadas de ±0,02 mm apenas para furos de rolamentos e faces de contato. Isso reduz o custo em 30%.
2. Evite Cantos Internos Vivos Certifique-se de que todos os cantos internos tenham um raio maior do que o raio da menor fresa (por exemplo, use um raio de 3,5 mm para uma ferramenta de 6 mm) para evitar a vibração da ferramenta nos cantos.
3. Profundidade de Rosca em Alumínio Para parafusos M3 ou M4 em alumínio 7075, certifique-se de que o furo roscado tenha pelo menos 2,5 vezes o diâmetro em profundidade para lidar com a alta vibração e o torque dinâmico das juntas do robô.
4. Distância Furo-Borda Mantenha os furos a pelo menos 2 vezes o seu diâmetro de distância da borda da peça. Tolerâncias apertadas em furos próximos a paredes finas são difíceis de manter devido à deformação do material.
---
Impacto do Custo na Seleção de Tolerância
| Nível de Tolerância | Descrição | Complexidade de Setup | Custo Relativo | Aplicação |
|---|---|---|---|---|
| ±0,25 mm | Bruto/Estrutural | Baixa | 0,8x | Coberturas externas, dissipadores |
| ±0,10 mm | CNC Padrão | Média | 1,0x | Elos de estrutura, suportes |
| ±0,05 mm | Alta Precisão | Alta | 1,5x | Alojamentos de atuadores, suportes de sensores |
| ±0,01 mm | Ultra Precisão | Extrema | 3,0x+ | Ajustes de rolamentos, internos de caixa de engrenagens |
Perguntas Frequentes
Qual é a tolerância mais comum para peças de robôs?
A tolerância mais comum é ±0,1 mm (0,004"). Esta é a tolerância padrão "como usinado" para a maioria das oficinas CNC e é suficiente para 80% dos componentes robóticos, como braços estruturais, suportes e gabinetes.Por que a tolerância H7 é importante para as juntas dos robôs?
H7 é uma tolerância de "ajuste" específica que garante que um rolamento de precisão se assente firmemente em seu alojamento sem ficar frouxo o suficiente para chacoalhar ou apertado o suficiente para deformar a pista do rolamento. Em sistemas de alto grau de liberdade (DOF), como pernas humanoides, a H7 é a diferença entre uma caminhada suave e uma marcha instável.Como a escolha do material afeta a tolerância?
Metais como o Alumínio 7075 são extremamente estáveis e podem manter ±0,01 mm de forma consistente. Plásticos como o Delrin absorvem umidade e expandem com o calor, tornando-os inadequados para qualquer tolerância superior a ±0,1 mm em longas produções.A Alloyer pode alcançar tolerâncias de ±0,005 mm?
Sim, mas tipicamente apenas para características pequenas em aços endurecidos (17-4PH) ou alumínio de alta qualidade. Tais tolerâncias exigem ambientes com temperatura controlada e ferramentas de inspeção dedicadas. Entre em contato com nossa equipe de engenharia para uma revisão de viabilidade.---
