L'usinage CNC pour préhenseurs et effecteurs robotiques est le processus de fabrication de précision pour produire des pinces à mors parallèles, des plaques d'effecteurs à vide, des moules pour pinces robotiques souples et des changeurs d'outils spécialisés pour bras robotiques industriels, collaboratifs et de recherche. Les composants de préhenseur exigent une combinaison unique de rigidité élevée pour un contrôle précis de la force de préhension, une masse réduite pour maximiser la charge utile, et des états de surface adaptés à la friction ou au relâchement. Alloyer est spécialisé dans l'usinage de préhenseurs 5 axes avec prototypage en 72 heures, couvrant des mors en aluminium 7075-T6 trempé aux embouts en POM auto-lubrifiant.
Points Clés sur l'Usinage CNC pour Préhenseurs Robotiques
- L'appariement des matériaux est critique : Les mors du préhenseur doivent être rigides (aluminium 7075-T6) tandis que les embouts bénéficient de conformité et de friction — le POM (Delrin) ou le Nylon chargé fibre de carbone offrent l'équilibre idéal entre adhérence et résistance à l'usure sans marquer la pièce.
- La précision des rails et guides détermine la répétabilité de préhension : Les pinces à mors parallèles reposent sur des rails de guidage linéaires usinés avec un parallélisme de ±0,01 mm sur toute leur course. Un écart de 0,02 mm dans l'alignement des rails se traduit par une force de préhension incohérente sur l'ouverture des mors — inacceptable pour la manipulation d'objets fragiles.
- Le poids en bout de bras est multiplié : Chaque gramme économisé dans le préhenseur réduit la demande de couple sur l'articulation du poignet du robot d'un facteur égal à sa portée. L'usinage CNC par poches peut éliminer jusqu'à 60 % de la masse du corps du préhenseur tout en maintenant la rigidité structurelle à moins de 5 % de la conception pleine.
- La texture de surface contrôle l'adhérence, pas seulement l'esthétique : Un embout de préhenseur usiné à Ra 3,2 μm avec un motif hachuré croisé offre une friction significativement supérieure à une surface polie Ra 0,8 μm. Alloyer peut appliquer des textures de surface contrôlées directement pendant le processus CNC — aucun traitement secondaire requis pour la plupart des applications de préhension.
- Les interfaces à changement rapide nécessitent un verrouillage sans jeu : Les plaques de changeur d'outils doivent s'accoupler avec le poignet du robot et le préhenseur avec une planéité de ±0,01 mm pour éliminer tout jeu à l'interface outil. Une stratégie d'usinage 5 axes en une seule configuration garantit que les deux côtés du coupleur à changement rapide sont parfaitement coplanaires.
Pourquoi les Préhenseurs Robotiques Exigent un Usinage CNC Spécialisé
Un préhenseur robotique est la seule partie du robot qui touche physiquement la pièce — c'est là que tout l'investissement d'automatisation réussit ou échoue au point de contact. Contrairement aux pièces de châssis structurelles qui ne supportent que des charges, les composants du préhenseur doivent simultanément gérer une cinématique précise, une friction contrôlée et une usure rapide sur des millions de cycles.
Rigidité-Poids : Le Compromis Déterminant
Chaque gramme de masse du préhenseur se situe au point le plus éloigné de la base du robot, où il exerce un effet de levier maximal contre les moteurs du poignet. Un préhenseur de 500 g sur un robot d'une portée de 500 mm ajoute effectivement 2,5 N·m de couple statique à l'articulation du poignet — équivalent à déclasser la charge utile du robot d'environ 250 g. L'usinage CNC en aluminium 7075-T6 permet d'évider le corps du préhenseur jusqu'à une épaisseur de paroi de 1,5 mm dans les zones non porteuses, obtenant une réduction de masse de 60 % tout en maintenant plus de 95 % de la rigidité en flexion du corps plein. Ceci est impossible avec des préhenseurs moulés ou imprimés 3D, qui nécessitent des parois plus épaisses pour la fiabilité du processus.
Précision Cinématique dans des Enveloppes Compactes
Une pince à mors parallèles fonctionne généralement dans une enveloppe de 80 × 40 × 30 mm — environ la taille d'une boîte d'allumettes. Dans ce volume, elle doit loger deux rails de guidage linéaires, une vis-mère ou un piston pneumatique, deux chariots de mors et jusqu'à quatre bagues de palier. L'usinage CNC atteint le parallélisme alésage-à-alésage requis de ±0,01 mm car tous les alésages de guidage sont usinés dans une seule configuration 5 axes à partir du même référentiel. L'usinage multi-configurations ou l'impression 3D introduit des erreurs d'alignement cumulatives qui se manifestent par un basculement des mors — un côté du mors se fermant avant l'autre, réduisant la fiabilité de préhension.
Géométries d'Embouts Personnalisées pour une Préhension Spécifique
Les embouts de préhenseur sont là où le préhenseur générique devient un outil personnalisé. Un embout conçu pour saisir un objet cylindrique nécessite une rainure en V avec un angle inclus de 120° et un rayon de fond correspondant à l'objet. Un embout pour tôle plane nécessite un patin de contact plan avec une texture de surface hachurée croisée. L'usinage CNC produit ces géométries personnalisées directement en POM, Nylon chargé fibre de carbone ou 7075-T6 anodisé dur — un seul embout prenant 1 à 3 heures à usiner et prêt à expédier en 72 heures.
Propriétés des Matériaux pour Composants de Préhenseurs Robotiques
| Matériau | Densité (g/cm³) | Limite Élastique (MPa) | Friction (vs Acier) | Usinabilité | Indice de Coût* | Application Préhenseur |
|---|---|---|---|---|---|---|
| Al 7075-T6 | 2,81 | 503 | 0,4–0,6 | Bon | 1,5x | Corps de préhenseur, chariots de mors, rails de guidage |
| POM (Delrin) | 1,41 | 65 | 0,2–0,35 | Excellent | 0,8x | Inserts d'embouts, patins souples, bagues |
| Nylon Fibre de Carbone | 1,25 | 90 | 0,3–0,45 | Bon | 0,9x | Embouts haute adhérence, mors résistants à l'usure |
| Al 6061-T6 | 2,70 | 276 | 0,4–0,6 | Excellent | 1,0x | Plaques à vide, brides de montage, capots |
| 17-4PH Inox | 7,80 | 1 170 | 0,5–0,8 | Moyen | 3,5x | Axes de mors haut cycle, verrous de changeur d'outils |
Composants Critiques : Exigences CNC

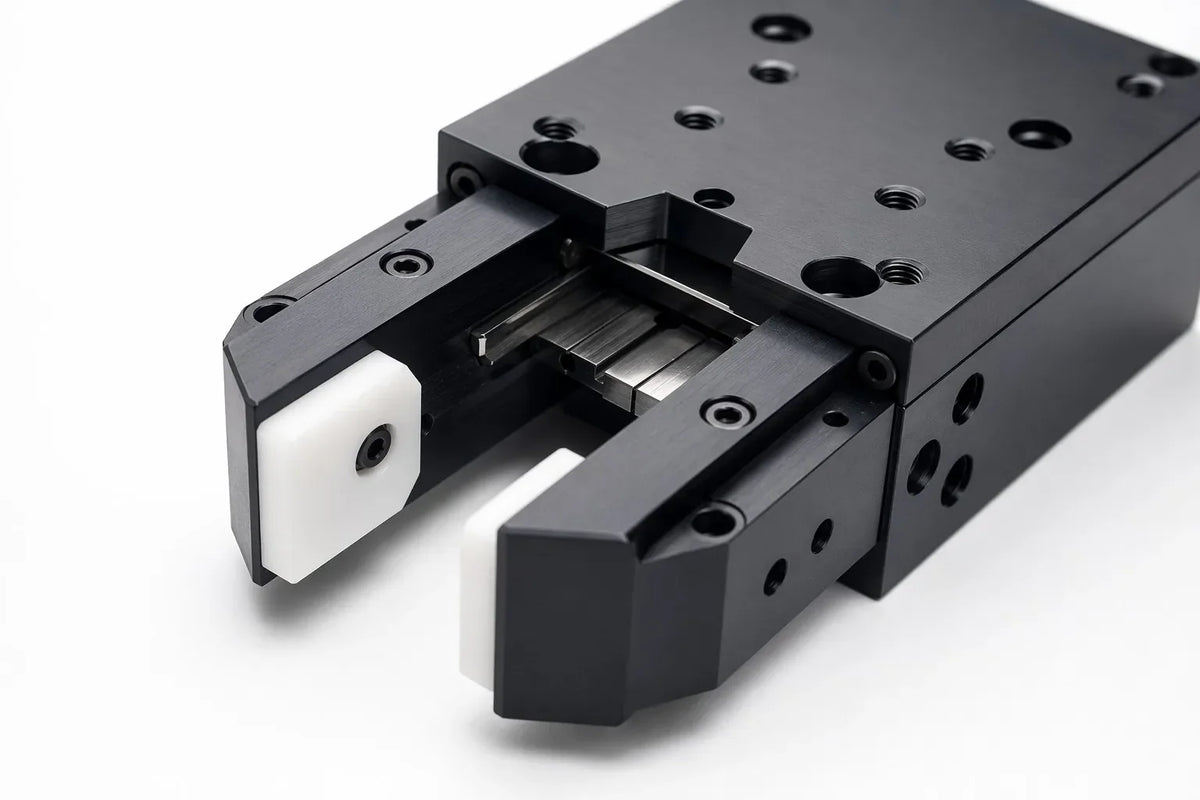

1. Corps de Pince à Mors Parallèles
Fonction : Le boîtier structurel principal qui contient les rails de guidage linéaires, le mécanisme d'actionnement (piston pneumatique ou vis-mère) et les glissières de chariot de mors. Matériau : Al 7075-T6 (haute rigidité) ou Al 6061-T6 (prototypes économiques). Tolérance : Parallélisme des alésages de rail de guidage ±0,01 mm sur course complète ; planéité des surfaces de glissière de chariot 0,01 mm. État de surface : Ra 0,8 μm sur alésages de rail de guidage ; Ra 1,6 μm + anodisation dure Type III sur surfaces de glissement. Défis CNC : Le corps du préhenseur est une poche profonde et étroite — typiquement 80 mm de long, 30 mm de large et 40 mm de profondeur — nécessitant un outillage à longue portée avec un rapport longueur-diamètre jusqu'à 6:1. Alloyer utilise des porte-outils prolongés à amortissement de vibrations et des trajectoires de fraisage trochoïdal pour maintenir une précision de ±0,01 mm au fond de la poche, là où la déflexion de l'outil est maximale.2. Embouts Interchangeables Personnalisés
Fonction : L'interface de contact spécifique à la pièce qui saisit l'objet. Les embouts sont généralement boulonnés au chariot de mors et échangés lorsque le robot change de tâche. Matériau : POM (Delrin) pour préhension générale, Nylon chargé fibre de carbone pour pièces abrasives, ou 7075-T6 pour environnements haute température (>100°C). Tolérance : Position vraie du motif de perçage de montage ±0,02 mm ; profil de face de préhension ±0,05 mm. État de surface : Ra 3,2 μm avec motif hachuré croisé contrôlé pour l'adhérence ; Ra 0,8 μm poli pour les applications de relâchement. Défis CNC : Les embouts sont produits en paires appariées — les embouts gauche et droit doivent être des images miroir à ±0,02 mm près pour assurer une force de préhension symétrique. Alloyer usine les deux embouts dans un seul montage, en inversant le programme FAO pour produire la géométrie miroir à partir des mêmes corrections d'outil, garantissant la symétrie dimensionnelle.3. Plaque d'Effecteur à Vide
Fonction : Une plaque plane ou profilée avec un réseau de canaux de vide intégré et des points de montage pour ventouses, utilisée pour le pick-and-place d'objets plats (tôle, verre, PCB). Matériau : Al 6061-T6 (optimisé en coût) ou Nylon chargé fibre de carbone (sécurité ESD pour l'électronique). Tolérance : Profondeur de canal de vide ±0,05 mm ; planéité de face de montage 0,03 mm ; positions des ports de ventouse ±0,05 mm. État de surface : Ra 1,6 μm sur surfaces d'étanchéité pour un vide fiable ; anodisation Type II pour résistance à la corrosion en environnements humides. Défis CNC : Les canaux de vide sont des rainures serpentines peu profondes (1–2 mm de profondeur) qui doivent maintenir une section transversale constante pour assurer une distribution uniforme du vide. Alloyer utilise des fraises à bout sphérique avec une passe de finition à pas constant pour produire des fonds de canaux lisses exempts de marques d'outil qui créeraient des fuites de vide.Tolérances et États de Surface pour Composants de Préhenseur
| Caractéristique | Tolérance Spécifiée | État de Surface Requis | Impact sur Performance du Préhenseur |
|---|---|---|---|
| Alésage de Rail de Guidage | H7 (+0,015/0 mm) | Ra 0,8 μm | Assure un mouvement des mors sans friction sur des millions de cycles |
| Surface de Glissement de Mors | Planéité 0,01 mm | Ra 0,8 μm + Anodisation Dure | Empêche le basculement des mors et la force de préhension inégale |
| Motif de Montage d'Embout | ±0,02 mm position vraie | Ra 3,2 μm | Permet l'échange à chaud des embouts sans recalibration |
| Fond de Canal de Vide | Profondeur ±0,05 mm | Ra 1,6 μm | Élimine les fuites de vide dues aux marques d'outil |
Conseils DFM pour Pièces de Préhenseurs Robotiques
1. Concevez l'Interface de Mors pour l'Interchangeabilité
Standardisez le motif de montage embout-à-mors sur toutes vos tailles de préhenseur — par exemple, utilisez des boulons M3 sur un motif de 15 × 15 mm pour les petits préhenseurs et M4 sur un motif de 20 × 20 mm pour les préhenseurs moyens. Cela permet à un seul ensemble d'embouts personnalisés de fonctionner sur plusieurs modèles de préhenseur, réduisant le nombre total de pièces CNC uniques jusqu'à 50 %.
2. Intégrez des Poches d'Allègement Tôt dans la Conception
Les corps de préhenseur sont des candidats idéaux pour l'optimisation topologique. Concevez des poches rectangulaires ou en forme de rein dans les zones non porteuses avec une épaisseur de paroi minimale de 1,5 mm et une distance minimale poche-bord de 3 mm. Évitez les poches qui intersectent les alésages de rail de guidage — maintenez au moins 2× le diamètre d'alésage comme matériau plein autour de chaque alésage.
3. Spécifiez Explicitement la Texture de Surface de Préhension sur le Plan
Ne laissez pas l'état de surface de préhension au défaut de l'usineur. Spécifiez « Ra 3,2 μm, motif hachuré croisé, pas de 0,05 mm » pour les surfaces de préhension et « Ra 0,8 μm, poli » pour les surfaces de relâchement directement dans les notes CAO. Le programmeur FAO d'Alloyer appliquera la texture spécifiée dans le cadre de la trajectoire de finition — aucun processus secondaire requis.
4. Utilisez des Inserts en POM pour Protéger à la Fois la Pièce et le Préhenseur
Dans les applications où l'état de surface de la pièce est critique (par exemple, aluminium poli, verre revêtu, pièces injectées), concevez le corps de mors métallique avec une rainure en queue d'aronde pour recevoir un insert d'embout en POM remplaçable. L'insert en POM s'use de manière sacrificielle — remplacez-le après ~50 000 cycles pour un coût de 5–10 $ par insert, contre le remplacement du mors usiné complet à 80–150 $.
5. Ajoutez des Goupilles d'Alignement à l'Interface de Changeur d'Outils
Les plaques de changeur d'outils à changement rapide doivent inclure deux goupilles d'alignement rectifiées avec précision (ajustement H7/g6) en plus du mécanisme de verrouillage. Les goupilles supportent la charge de cisaillement et maintiennent une répétabilité de ±0,005 mm ; le mécanisme de verrouillage ne fournit que la force de serrage. Sans goupilles d'alignement, le mécanisme de verrouillage seul dérive généralement de 0,02–0,05 mm après 10 000 changements d'outils.
Référence de Coût et Délai
| Matériau | Délai Typique | Coût Relatif | Qté Min | Usage Recommandé |
|---|---|---|---|---|
| Al 6061-T6 | 3–5 jours | 1,0x | 1 pc | |
| Al 7075-T6 | 5–7 jours | 1,5x | 1 pc | |
| POM (Delrin) | 3–5 jours | 0,8x | 1 pc | |
| Nylon FC | 5–7 jours | 0,9x | 1 pc | |
| 17-4PH | 5–7 jours | 3,5x | 1 pc |
Foire Aux Questions
Q : Comment choisir entre une pince à mors parallèles et un effecteur à vide personnalisé ?
Utilisez une pince à mors parallèles lorsque vous devez manipuler des objets à géométrie définie (cylindres, blocs) et nécessitez une force de préhension programmable. Utilisez un effecteur à vide pour manipuler des objets plats et non poreux (tôle, verre, PCB) à grande vitesse, ou lorsque la surface de l'objet n'est pas accessible par les côtés. Alloyer usine les deux types à partir de la même palette de matériaux — certains clients prototypent les deux conceptions simultanément et testent la fiabilité de préhension avant de s'engager en production.
Q : Quelle force de préhension un corps de préhenseur en 7075-T6 usiné CNC peut-il supporter ?
Un corps de pince à mors parallèles typique en 7075-T6 usiné CNC (enveloppe 80 × 40 × 30 mm, paroi minimale 1,5 mm) peut transmettre en toute sécurité 200–400 N de force de préhension aux embouts. Le facteur limitant n'est généralement pas le corps lui-même mais le mécanisme d'actionnement — les pistons pneumatiques au-dessus de 10 bars ou les vis-mères au-dessus de M8 peuvent arracher les filetages de montage en aluminium. Alloyer recommande des inserts Helicoil pour tout trou fileté subissant >50 N de charge axiale.
Q : Pouvez-vous usiner les moules pour pinces souples utilisés pour le moulage silicone ?
Oui. Nous usinons des cavités de moule en Al 6061-T6 avec des surfaces polies Ra 0,4 μm pour un démoulage silicone propre. Les moules multi-parties avec goupilles d'alignement garantissent que les doigts de préhenseur coulés sont précis dimensionnellement à ±0,1 mm. Le délai typique pour un moule à cavité unique (100 × 50 × 30 mm) est de 5–7 jours.
Q : Combien de cycles un embout en POM usiné CNC peut-il durer avant remplacement ?
En service pick-and-place typique (<50 N de force de préhension, température ambiante, pièces propres), un embout en POM dure 30 000–50 000 cycles avant que la performance de préhension ne se dégrade de manière mesurable. Pour les pièces abrasives ou les environnements haute température, passez au Nylon chargé fibre de carbone pour 80 000–120 000 cycles, ou au 7075-T6 anodisé dur pour une durée de vie essentiellement illimitée au prix d'un risque de marquage de la pièce.
