건설 로봇용 CNC 가공은 자율 벽돌 쌓기, 굴착 및 철거 시스템을 위한 내충격성 구조 프레임, 고토크 액추에이터 하우징 및 내마모성 엔드 이펙터를 생산하는 중장비 제조 공정입니다. 건설 로보틱스는 극한의 구조적 내구성, 콘크리트 분진 및 연마 슬러리에 대한 내성, 그리고 다중 톤 탑재 하중 하에서의 절대적인 기계적 신뢰성을 요구합니다. Alloyer는 72시간 납기, 최소 주문 수량 없음 및 자동 DFM 검토를 통해 중공업 자동화를 위한 정밀 5축 CNC 가공을 전문으로 합니다.

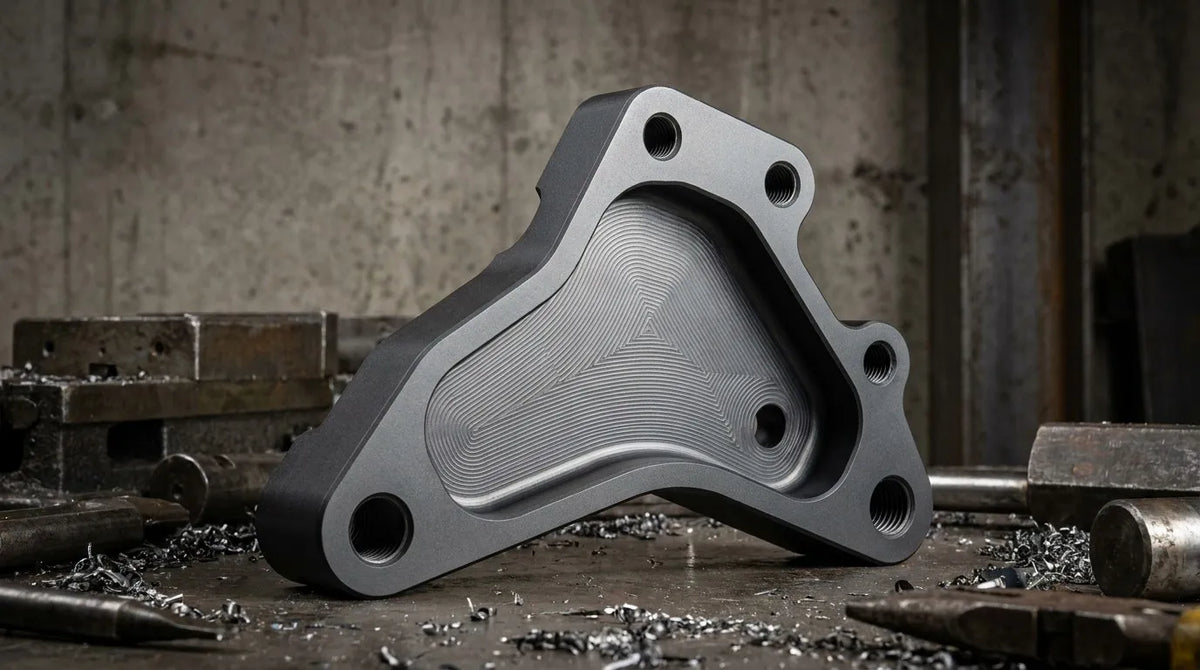

캡션: 중장비 건설 로봇을 위한 고정밀 CNC 가공 7075-T6 알루미늄 구조 브래킷. Alloyer는 콘크리트 분진 환경에서 지속적인 다중 톤 탑재 하중을 견디기 위해 베어링 저널의 엄격한 H7 공차와 강화된 볼트 패턴을 유지합니다.
건설 로봇용 CNC 가공에 대해 알아야 할 주요 사항
- 구조적 강성을 위한 7075-T6: 벽돌 쌓기 및 굴착 로봇의 암과 프레임은 막대한 충격 하중을 견뎌야 합니다. 알루미늄 7075-T6은 1,000kg 이상의 탑재 하중을 처리할 수 있는 항복 강도(503 MPa)를 제공하면서도 매니퓰레이터를 정밀 제어할 수 있을 만큼 가볍게 유지합니다.
- 내마모성 표면: 콘크리트 슬러리와 실리카 분진은 마모성이 매우 높습니다. SS 17-4PH(HRC 44로 경화) 및 Hardox 450 마모판으로 CNC 가공된 부품은 거친 재료와 직접 접촉하는 조인트와 스크레이퍼에 지정됩니다.
- 충격 하중 베어링 피팅: 해머와 같은 진동을 경험하는 피벗 포인트는 보어에 H7 (+0.021/0 mm) 공차가 필요합니다. 3미터 암을 통해 증폭된 조인트의 유격은 용접부의 미세 균열과 기계적 고장을 유발합니다.
- 방진 밀봉 (IP67): 시멘트 분진은 표준 씰을 관통합니다. Ra 0.8 μm 경면 마감과 이중 립 씰 형상을 갖춘 CNC 가공 O-링 글랜드는 내부 기어박스를 보호하는 데 필수적입니다.
- 현장 수리를 위한 DFM: Helicoil 인서트와 모듈식 교체 가능한 링크 인터페이스를 통합하면 전문 CNC 장비 없이도 건설 현장에서 로봇을 수리할 수 있습니다.
건설 로봇에 특수 CNC 가공이 필요한 이유
건설 현장은 극한의 기계적 환경입니다. 로봇은 1mm 정밀도로 벽돌을 쌓고, 철근 콘크리트를 드릴링하거나, 철골 구조물을 철거해야 하며, 이 모든 과정에서 먼지, 진동 및 넓은 온도 변화에 시달립니다.
고주기 충격 피로
철거 로봇의 브레이커 해머는 콘크리트 슬래브에 분당 최대 1,500회의 타격을 가할 수 있습니다. 구조 암은 응력 균열을 발생시키지 않으면서 이 에너지를 흡수해야 합니다. 견고한 7075-T6 알루미늄 또는 SS 17-4PH 스테인리스 스틸 빌렛에서 CNC 가공하면 균열 전파 없이 수백만 번의 충격 사이클을 견딜 수 있는 등방성, 무공극 내부 구조가 보장됩니다.
분진 유입 및 밀봉
건설 액추에이터의 주요 사망 원인은 분진입니다. 몰드 또는 주조 부품과 달리 CNC 가공 하우징은 Ra 0.8 μm 마감의 완벽하게 평평한 밀봉 표면을 특징으로 합니다. 이는 이중 립 씰 및 와이퍼를 위한 견고한 기초를 제공하여 연마 슬러리 침투로부터 고비율 하모닉 및 사이클로이드 기어박스를 보호합니다.
건설 로보틱스 구성 요소의 재료 특성
| 재료 | 밀도 (g/cm³) | 항복 강도 (MPa) | 내마모성 | 비용 지수 | 건설 응용 분야 |
|---|---|---|---|---|---|
| Al 7075-T6 | 2.81 | 503 | 우수 (하드코트) | 1.5x | 암 링크, 섀시 프레임 |
| SS 17-4PH (H900) | 7.80 | 1170 | 탁월 | 2.5x | 피벗 핀, 기어 샤프트 |
| Hardox 450 | 7.85 | 1200 | 극한 | 3.0x | 마모판, 브레이커 면 |
| POM (Delrin) | 1.41 | 65 | 탁월 | 0.8x | 분진 씰 스페이서, 슬라이더 블록 |
중요 구성 요소: CNC 요구 사항
1. 매니퓰레이터 암 구조 링크
기능: 다중 톤 콘크리트 폼과 벽돌 쌓기 헤드를 지지하는 주요 하중 지지 요소. 재료: Al 7075-T6 (Type III 하드코트). 공차: 피벗 보어 H7 (+0.021/0 mm); 다중 세그먼트 암 간 키네마틱 보정을 위해 링크 길이 ±0.05 mm. 표면 마무리: Ra 3.2 μm + 하드코트. CNC 과제: 공격적인 경량화 포켓 가공이 적용된 긴 링크(2m 이상). Alloyer는 맞춤형 유압 댐핑 고정구를 사용하여 전체 스팬에서 진동과 휨을 방지합니다.2. 고토크 액추에이터 하우징
기능: 로봇의 움직임을 제어하는 브러시리스 모터와 하모닉 드라이브를 수용. 재료: Al 7075-T6. 공차: 모터와 출력 보어의 동심도 ±0.01 mm 이내. 표면 마무리: 밀봉 인터페이스 Ra 0.8 μm. CNC 과제: 3:1 깊이-직경 비율의 깊은 베어링 포켓 가공. 정밀 보링 바로 공구 휨을 해결합니다.3. 내마모성 엔드 이펙터
기능: 벽돌 표면, 콘크리트 또는 철강 스크랩과 같은 연마재와 직접 접촉. 재료: SS 17-4PH 또는 Hardox 450. 공차: 그리핑 표면 ±0.05 mm. 표면 마무리: 슬라이딩 인터페이스 Ra 0.4 μm. CNC 과제: 경화 마모판 재료(HRC 55+)의 가공에는 특수 카바이드 공구가 필요합니다.자주 묻는 질문 (FAQ)
Q: 건설 로봇 암에 가장 적합한 재료는 무엇입니까?
피로 수명(503 MPa 항복 강도)과 경량화의 조합을 위해 알루미늄 7075-T6을 권장합니다. 이를 통해 액추에이터가 암을 정밀하게 제어하면서 높은 탑재 용량(1,000kg+)을 가능하게 합니다. Type III 하드코트 아노다이징은 연마성 건설 환경에 필요한 표면 내구성을 제공합니다.
Q: 콘크리트 분진으로부터 기어박스를 어떻게 보호합니까?
Alloyer는 계단형 래버린스 씰 그루브(Ra 0.8 μm)와 폴리우레탄 와이퍼 인터페이스로 액추에이터 하우징을 가공합니다. 이 이중 단계 보호는 절단 및 드릴링 시 발생하는 미세 실리카 분진이 하모닉 드라이브 기어에 도달하지 못하도록 하여 현장 수명을 3배 연장합니다.
