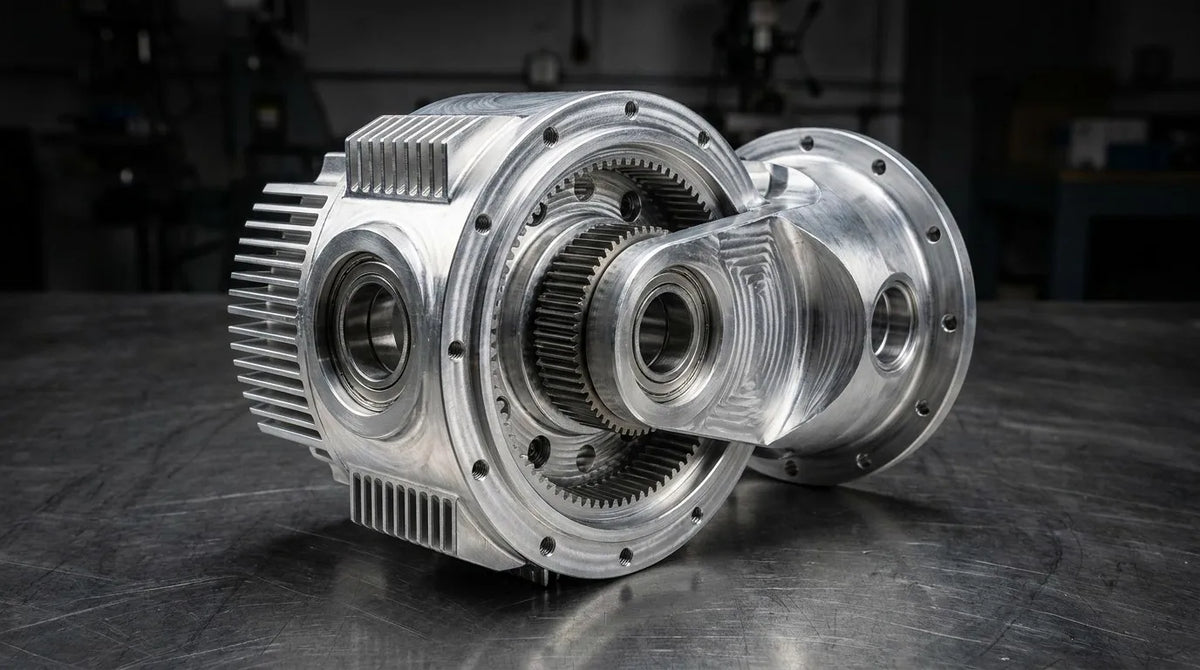

يُعد تصميم أغلفة مفاصل الروبوت (Robot Joint Housing) عملية هندسية حاسمة لإنشاء هياكل تحمي المحركات والمخفضات وأجهزة التشفير، بينما تعمل كبنية أساسية لتحمل الأحمال في السلسلة الحركية للروبوت. يجب أن توازن الأغلفة عالية الأداء بين الصلابة الالتوائية القصوى والحد الأدنى من الوزن الذاتي، وغالباً ما تتطلب دقة أبعاد تحت الميكرون لمحاذاة المحامل والختم عالي الضغط. تتخصص Alloyer في تصنيع CNC الدقيق بـ 5 محاور لأغلفة مفاصل الروبوت مع تسليم خلال 72 ساعة، ونماذج أولية من قطعة واحدة، ومراجعات DFM آلية مجانية.
أمور أساسية يجب معرفتها حول تصميم أغلفة مفاصل الروبوت
- ألومنيوم 7075-T6 هو المعيار: يوفر قوة خضوع الفولاذ الهيكلي بثلث الوزن، مما يجعله الخيار الافتراضي لمفاصل الروبوتات البشرية والأذرع متعددة المحاور.
- دقة ملاءمة المحامل: يجب أن تكون المركزية بين ثقوب المحرك والمخرجات ضمن ±0.01 ملم لمنع الربط الميكانيكي وتآكل التروس المبكر.
- عامل أمان سمك الجدار: حافظ على سمك جدار لا يقل عن 1.2 ملم في الألومنيوم لمنع الاهتزاز (chatter) أثناء التصنيع والالتواء الهيكلي تحت الأحمال الديناميكية.
- التبريد المتكامل: يؤدي تصميم زعانف التبريد مباشرة في الجزء الخارجي من الغلاف إلى تحسين كفاءة المحرك بنسبة تصل إلى 20% في التطبيقات ذات دورة العمل العالية.
- التصميم من أجل التجميع (DFM): يضمن دمج جيوب البراغي الأسيرة وثقوب وتد المحاذاة بتفاوت H7 دقة تجميع متكررة دون الحاجة إلى أدوات تثبيت متخصصة.
لماذا تتطلب أغلفة مفاصل الروبوت تصنيع CNC متخصصاً
غلاف المفصل هو "الهيكل العظمي" للروبوت. على عكس الأغلفة البسيطة، يجب أن يتحمل ملايين الدورات من عزم الدوران المتقلب وأحمال الصدمات مع الحفاظ على المحاذاة المطلقة لمكونات النقل.
تكامل المشغل والاستقرار الأبعادي
تستخدم الروبوتات الحديثة صناديق تروس عالية النسبة مثل الهارمونيك درايف (harmonic drives) أو المخفضات السيكلويدية. هذه الوحدات حساسة للغاية لانحراف الغلاف. يضمن الغلاف المصنع بـ CNC من ألومنيوم 7075-T6 عدم التواء غلاف صندوق التروس تحت الحمل، مما يحافظ على كفاءة تعشيق التروس. بالنسبة للروبوتات ثنائية الأرجل عالية السرعة، يمكن أن يتسبب انحراف بنسبة 0.05 ملم فقط في غلاف المفصل في تذبذبات حلقة التحكم التي تؤدي إلى السقوط.
التصغير بفضل الجدران الرقيقة
مع تحرك الذكاء الاصطناعي المجسد نحو أشكال بشرية الحجم، تزداد قيمة المساحة. يسمح تصنيع CNC بإنتاج أغلفة متجانسة (monolithic) مع وجوه تثبيت محرك مدمجة وقنوات أسلاك داخلية. باستخدام تصنيع 5 محاور، يمكن لـ Alloyer الوصول إلى هندسات داخلية معقدة في إعداد واحد، وتحقيق سماكة جدران منخفضة تصل إلى 1.0 ملم مع الحفاظ على تفاوتات ثقب المحمل عند H7 (+0.015/0 ملم).
التشطيبات السطحية والختم
تتطلب روبوتات الفحص الخارجية أو الصناعية حماية من دخول السوائل بمعيار IP65 أو IP67. يجب أن يكون وجه الختم لغلاف المفصل مسطحاً تماماً (ضمن 0.02 ملم) ويتميز بتشطيب سطحي قدره Ra 0.8 μm أو أفضل لضمان الحفاظ على ختم O-ring متسق. تستخدم Alloyer استراتيجيات تفريز وتنعيم دقيقة لتقديم أسطح "مانعة للتسرب" مباشرة من الماكينة.
خصائص المواد لأغلفة مفاصل الروبوتات
| المادة | الكثافة (جم/سم³) | قوة الخضوع (MPa) | قوة الشد القصوى (MPa) | القابلية للتشغيل | مؤشر التكلفة* | تطبيق المفصل |
|---|---|---|---|---|---|---|
| ألومنيوم 6061-T6 | 2.70 | 276 | 310 | ممتازة | 1.0x | الأغلفة العامة، مفاصل القاعدة |
| ألومنيوم 7075-T6 | 2.81 | 503 | 572 | جيدة | 1.5x | المفاصل عالية الحمل، أطراف الروبوتات البشرية |
| تيتانيوم Ti-6Al-4V | 4.43 | 880 | 950 | ضعيفة | 8.0x | أغلفة أعماق البحار، الأقدام عالية التصادم |
| بلاستيك PEEK | 1.30 | 100 | 110 | متوسطة | 15.0x | مقاعد الحساسات المعزولة كهربائياً |
| بلاستيك Delrin | 1.41 | 65 | 70 | ممتازة | 0.8x | الفواصل الداخلية، أختام الغبار |
المكونات الحرجة: متطلبات CNC
1. شفة مخرجات المشغل
الوظيفة: الواجهة الدوارة الأساسية التي تنقل عزم الدوران من صندوق التروس إلى وصلة الروبوت. المادة: ألومنيوم 7075-T6 أو فولاذ 17-4PH المقاوم للصدأ. التفاوت: مركزية دائرة البراغي ضمن ±0.02 ملم. التشطيب السطحي: Ra 0.8 μm لوجه التزاوج. تحديات CNC: تصنيع أنماط براغي عالية الكثافة مع متطلبات موقع حقيقي صارمة. تستخدم Alloyer حاملات أدوات عالية الصلابة لضمان محاذاة حركية مثالية.2. سجل تثبيت المحرك
الوظيفة: يضمن أن يكون عمود المحرك بدون فرش متمركزاً تماماً داخل مدخل المخفض. المادة: ألومنيوم 6061-T6 أو ألومنيوم 7075-T6. التفاوت: H7 (+0.015/0 ملم) لثقب السجل. التشطيب السطحي: Ra 1.6 μm. تحديات CNC: الحفاظ على أقسام الجدران الرقيقة (1.5 ملم) أثناء حفر الجيوب العميقة. نحن نعالج هذا باستخدام تجهيزات تفريغ هواء مخصصة تدعم جدار الغلاف أثناء القطع عالي السرعة للقضاء على الاهتزاز.3. غلاف المبدد الحراري المتكامل
الوظيفة: يشتت الحرارة من ملفات المحرك لمنع الإغلاق الحراري. المادة: ألومنيوم 6061-T6 (موصلية حرارية ممتازة). التفاوت: ±0.1 ملم على هندسة الزعانف. التشطيب السطحي: أنودي من النوع الثاني (يزيد من مساحة السطح والانبعاثية). تحديات CNC: قطع زعانف عميقة ورقيقة (نسب عرض إلى ارتفاع > 10:1). تستخدم Alloyer استراتيجيات تفريز متعددة المحاور مع تغذيات متناهية الصغر لمنع تشوه الزعانف.التفاوتات والتشطيبات السطحية لأغلفة مفاصل الروبوت
| الميزة | التفاوت | التشطيب السطحي | ملاحظات |
|---|---|---|---|
| ثقب المحمل | H7 (+0.015/0 ملم) | Ra 0.8 μm | ضروري لاستقرار المحامل المثبتة بالضغط |
| شفة التزاوج | تسطيح 0.015 ملم | Ra 1.6 μm | يمنع ميل المفصل والربط الميكانيكي |
| أخدود O-Ring | +0.05/0 ملم | Ra 0.8 μm | تشطيب مرآة لمنع تسربات التجاوز (IP67) |
| الثقوب الملولبة | 6H | Ra 3.2 μm | استخدم Helicoils لأسنان ألومنيوم 7075 |
نصائح DFM لقطع أغلفة مفاصل الروبوت
1. حافظ على أنصاف أقطار داخلية ≥ 3 ملم
يؤدي تصميم زوايا داخلية حادة إلى فرض استخدام أدوات دقيقة تنكسر بسهولة وتزيد من وقت التصنيع. استخدم حداً أدنى لنصف القطر يبلغ 3 ملم (R3) للسماح باستخدام أدوات قطع صلبة بقطر 6 ملم، مما يقلل من تكاليف التصنيع بنسبة تصل إلى 25%.
2. تحسين نسب عمق الثقب إلى القطر
حافظ على ثقوب المحامل العميقة تحت نسبة عمق إلى قطر تبلغ 3:1. تسبب الثقوب الأعمق انحراف الأداة والاهتزاز (chatter)، مما يضر بتفاوتات H7 الصارمة المطلوبة لمحامل المحرك عالية السرعة.
3. دمج ميزات محاذاة التجميع
أضف ثقبي وتد محاذاة (H7 tolerance) إلى شفة التزاوج. يسهل هذا على فرق التجميع محاذاة عمود المحرك تماماً مع قلب المفصل، مما يتجنب الإجهاد الشعاعي.
4. دمج المجموعات في قطع متجانسة
يسمح تصنيع CNC بـ 5 محاور بدمج حوامل المحرك وأغطية الغلاف في قطعة واحدة. يقلل هذا من عدد القطع، ويزيل تفاوتات التجميع، ويزيد من الصلابة الكلية للسلسلة الحركية للروبوت.
مرجع التكلفة ووقت التسليم
| المادة | وقت التسليم النموذجي | التكلفة النسبية | أقل كمية |
|---|---|---|---|
| ألومنيوم 6061-T6 | 3-5 أيام | 1.0x | |
| ألومنيوم 7075-T6 | 5-7 أيام | 1.5x | |
| بلاستيك PEEK | 5-7 أيام | 15.0x | |
| بلاستيك Delrin | 3-5 أيام | 0.8x |
أسئلة شائعة
س: ما هي المادة المثالية لأغلفة مفاصل الروبوت عالية عزم الدوران؟
نوصي بـ ألومنيوم 7075-T6. فهو يوفر قوة خضوع (503 MPa) مماثلة للفولاذ الهيكلي ولكن بثلث الكتلة. هذه الصلابة النوعية العالية ضرورية لمنع انحراف الغلاف تحت أحمال الروبوت الديناميكية، مما يضمن بقاء ثقوب محامل H7 متمركزة ضمن ±0.01 ملم على مدار ملايين الدورات.
س: كيف تمنعون دخول الرطوبة في أغلفة مفاصل الروبوتات الخارجية؟
تقوم Alloyer بتصنيع أخاديد ختم O-ring بتشطيب مرآة قدره Ra 0.8 μm وتفاوت تسطيح قدره ±0.015 ملم على شفاه التزاوج. من خلال ضمان جودة سطح تحت الميكرون على أسطح الغدد، نحقق موثوقية ختم IP67 معتمدة حتى تحت ظروف الغسيل بالضغط العالي.
س: هل يمكن لـ Alloyer تصنيع زعانف تبريد معقدة على أغلفة الروبوت؟
نعم. باستخدام مراكز CNC المتزامنة ذات 5 محاور، يمكننا تصنيع زعانف تبريد ذات نسبة عرض إلى ارتفاع عالية مباشرة في الجزء الخارجي من الغلاف. نصل إلى سماكة زعانف تصل إلى 0.8 ملم مع تباعد متسق، مما يوفر مساحة سطح تزيد بنسبة 40% للتشتيد الحراري مقارنة بالتصاميم المصبوبة أو المصنعة بـ 3 محاور.
س: لماذا تعتبر النماذج الأولية CNC من قطعة واحدة حاسمة لتصميم مشغل الروبوت؟
هندسة غلاف المفصل معقدة ويصعب التحقق منها دون المادة النهائية. تسمح لك النماذج الأولية CNC باختبار الأداء الحراري الفعلي وخصائص الاهتزاز لنموذج أولي من ألومنيوم 7075 في غضون 72 ساعة فقط، مما يزيل عدم اليقين الأبعادي للقطع المعدنية المطبوعة ثلاثية الأبعاد.
