يعتبر تصنيع CNC للهياكل الروبوتية الخارجية عملية تصنيع عالية الدقة تُستخدم لإنشاء إطارات هيكلية قابلة للارتداء، وأغلفة مفاصل مفصلية، وأغلفة مشغلات مدمجة لأنظمة التعزيز البشري. على عكس الروبوتات الثابتة، تتطلب الأنظمة القابلة للارتداء نسبة قوة إلى وزن قصوى، وهندسة مريحة عضوية، وموثوقية مطلقة تحت أحمال ديناميكية يتفاعل فيها الإنسان مع الآلة. تخصص Alloyer في إنتاج CNC الدقيق بكميات منخفضة (1-1000 قطعة) للهياكل الخارجية الطبية والصناعية والعسكرية، مع توفير تسليم خلال 72 ساعة ومراجعات DFM مدعومة بالذكاء الاصطناعي.
أمور أساسية يجب معرفتها حول تصنيع CNC للهياكل الروبوتية الخارجية
- الوزن هو القيد الأساسي: كل غرام إضافي يقلل من راحة مرتدي الجهاز ووقت تشغيل البطارية. يعتبر تفريغ جيوب CNC واستخدام ألومنيوم 7075-T6 أو ألياف الكربون (CFRP) أمراً غير قابل للتفاوض للأنظمة عالية الأداء.
- التعقيد المريح: غالباً ما تتميز مكونات الهيكل الخارجي بأشكال عضوية غير خطية لتتبع تشريح جسم الإنسان. غالباً ما يكون تصنيع 5 محاور متزامن مطلوباً لإنتاج هذه الأسطح المعقدة في إعداد واحد.
- نسبة عزم الدوران إلى الحجم: يجب أن تكون المشغلات مدمجة للغاية. وهذا يتطلب تفاوتات دقيقة جداً (H7 لثقوب المحامل) داخل أغلفة مصغرة لإدارة عزم الدوران العالي دون فشل ميكانيكي.
- التوافق الحيوي للسطح: بالنسبة للهياكل الخارجية الطبية، تعتبر التشطيبات السطحية مثل الأكسدة من النوع الثاني (Type II Anodizing) أو الطلاءات الطبية المتخصصة ضرورية لمنع تهيج الجلد وضمان المتانة على المدى الطويل.
- مقاومة الصدمات: يجب أن تتحمل المفاصل القابلة للارتداء أحمال الصدمات المفاجئة الناتجة عن السقوط أو الاصطدامات العرضية. تُستخدم مواد مثل فولاذ 17-4PH المقاوم للصدأ للأعمدة والتروس عالية الإجهاد لتوفير حدود تعب عالية.
لماذا تتطلب الهياكل الروبوتية الخارجية تصنيع CNC متخصصاً
تمثل الهياكل الروبوتية الخارجية تحدياً فريداً في عالم الروبوتات: يجب أن تكون قوية بما يكفي لرفع الأحمال الثقيلة، ومع ذلك خفيفة ومرنة بما يكفي لتتحرك مع الإنسان.
كثافة الطاقة وتصغير المشغلات
يجب أن تتناسب مشغلات الهيكل الخارجي (التي تعتمد غالباً على محركات بدون فرش عالية عزم الدوران ومخفضات كوكبية أو سيكلويدية) مع حجم صغير جداً. لتحقيق ذلك، يتم تصميم الأغلفة المصنعة بـ CNC بسماكات جدران رقيقة تصل إلى 1.5 ملم في الألومنيوم عالي القوة. إن تحقيق هذه الأبعاد مع الحفاظ على تراكيز مقاعد المحامل (ضمن ±0.01 ملم) أمر بالغ الأهمية لمنع تراكم الحرارة والتآكل المبكر في مجموعة التروس.
الوصلات الهيكلية المريحة
وصلات الهيكل الخارجي هي "عظام" النظام. يجب أن تنقل القوة من المشغلات إلى جسم الإنسان. يسمح تصنيع CNC بتحسين هيكلي معقد، مثل مقاطع I-beam وجيوب تقليل الوزن الداخلية، والتي يستحيل تحقيقها باستخدام البثق القياسي أو الصب منخفض الدقة. بالنسبة للأنظمة المتطورة، يوفر الجمع بين تركيبات النهاية المصنعة بـ CNC من 7075-T6 مع أنابيب ألياف الكربون أقصى أداء للقوة مقابل الوزن.
توزيع الحمل الديناميكي
يتحرك البشر بشكل غير متوقع. يجب أن تتعامل مفاصل الهيكل الخارجي مع التغيرات السريعة في عزم الدوران والاتجاه. تضمن عملية CNC من Alloyer أن كل قطعة خالية من الإجهادات الداخلية الشائعة في القطع المعدنية الملحومة أو المطبوعة ثلاثية الأبعاد، مما يوفر عمر تعب متوقعاً للأنظمة التي تتفاعل جسدياً مع أطراف الإنسان.
خصائص المواد لمكونات الهيكل الخارجي
| المادة | الكثافة (جم/سم³) | قوة الخضوع (MPa) | قوة الشد القصوى (MPa) | القابلية للتشغيل | مؤشر التكلفة | تطبيق الهيكل الخارجي |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 2.70 | 276 | 310 | ممتازة | 1.0x | أغطية البطاريات، قنوات الكابلات |
| Al 7075-T6 | 2.81 | 503 | 572 | جيدة | 1.5x | أغلفة المفاصل الأساسية، الوصلات الهيكلية |
| Ti-6Al-4V | 4.43 | 880 | 950 | ضعيفة | 8.0x | المفصلات عالية الإجهاد، الإطارات العسكرية |
| SS 17-4PH | 7.80 | 1000 | 1070 | مقبولة | 2.5x | أعمدة الإخراج، التروس الكوكبية |
| ألياف الكربون (CFRP) | 1.55 | 600 (شد) | 800 | خاصة | 12.0x | وصلات الفخذ/الساق خفيفة الوزن |
| PEEK | 1.30 | 100 | 110 | متوسطة | 15.0x | حوامل الحساسات المعزولة |
| نايلون PA12 | 1.01 | 45 | 50 | ممتازة | 0.7x | دعامات الحشوات المريحة |
المكونات الحرجة: متطلبات CNC

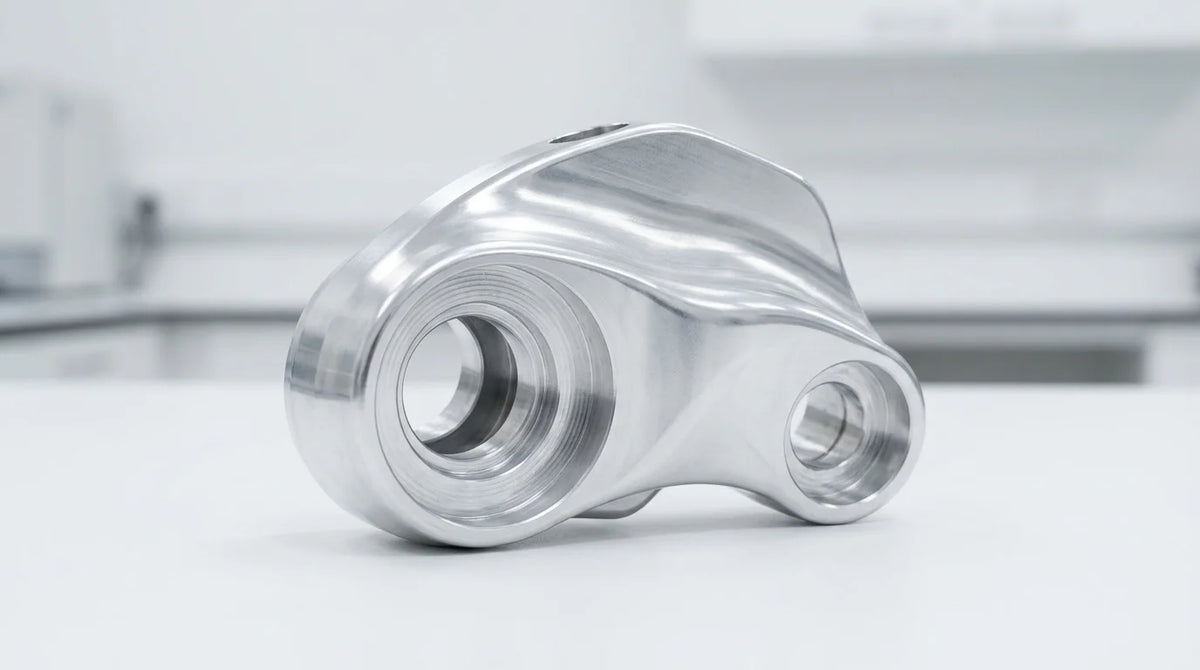

1. أغلفة مفاصل الورك/الركبة
الوظيفة: احتواء المحركات والمخفضات عالية عزم الدوران التي توفر مساعدة الرفع. المادة: ألومنيوم 7075-T6 أو تيتانيوم Grade 5. التفاوت: H7 (+0.021/0 ملم) لمقاعد المحامل؛ ±0.015 ملم لمحاذاة مسامير التروس الكوكبية. التشطيب السطحي: Ra 0.8 μm لأسطح الختم؛ Ra 1.6 μm للأوجه الهيكلية. تحديات CNC: الحفاظ على تراكيز صارمة بين حامل المحرك وثقب عمود الإخراج في غلاف رقيق الجدار. تستخدم Alloyer تصنيع 5 محاور لقطع جميع الميزات الحرجة في إعداد واحد، مما يلغي خطأ الإعداد.2. الوصلات الهيكلية للفخذ والساق
الوظيفة: نقل الأحمال من المفاصل إلى أطراف المرتدي. المادة: Al 7075-T6 أو هجين CNC-Al/ألياف الكربون. التفاوت: ±0.05 ملم لأنماط ثقوب التثبيت لضمان المحاذاة المثالية مع الأحزمة القابلة للارتداء. التشطيب السطحي: Ra 3.2 μm + أكسدة من النوع الثاني (تشطيب مطفأ). تحديات CNC: الأشكال الطويلة والنحيفة عرضة للاهتزاز والالتواء. نستخدم تجهيزات تثبيت هيدروليكية متخصصة لضمان الاستقامة والاستقرار الأبعاد على أطوال تصل إلى 500 ملم.3. أعمدة إخراج المشغل
الوظيفة: نقل عزم الدوران الكامل لصندوق التروس إلى مجموعة الوصلات. المادة: فولاذ 17-4PH المقاوم للصدأ (H900 مقسى). التفاوت: g6 (-0.005/-0.015 ملم) لواجهات التثبيت بالضغط؛ h6 لوصلات spline. التشطيب السطحي: Ra 0.4 μm على أعناق المحامل. تحديات CNC: يتطلب خرط 17-4PH المقسى تحكماً دقيقاً في الأدوات وإعدادات صلبة لمنع اهتزاز الأداة وتحقيق التشطيب تحت الميكرون اللازم لعمر طويل للمحامل.التفاوتات والتشطيبات السطحية
| الميزة | التفاوت | التشطيب السطحي | ملاحظات |
|---|---|---|---|
| ثقب المحمل | H7 (+0.015/0) | Ra 0.8 μm | إلزامي للتشغيل بدون خلوص |
| واجهة الوصلة | ±0.05 ملم | Ra 3.2 μm | حرجة للمحاذاة المريحة |
| تثبيت العمود | g6 | Ra 0.4 μm | يتطلب تجليخاً أسطوانياً إذا كان Ra 0.2 مطلوباً |
| غدة الختم | +0.05/0 ملم | Ra 0.8 μm | لأنظمة IP المخصصة للصناعة/الطب |
| الثقوب الملولبة | 6H | Ra 3.2 μm | يُنصح بـ Helicoils لأسنان الألومنيوم عالية التحميل |
نصائح DFM لقطع الهيكل الخارجي
1. تحسين أنصاف الأقطار الداخلية
غالباً ما تحتوي قطع الهيكل الروبوتي الخارجي على جيوب عميقة لتوفير الوزن. حافظ دائماً على نصف قطر داخلي لا يقل عن 3 ملم (R3) في الزوايا. هذا يسمح باستخدام أداة قطع بقطر 6 ملم، وهي أكثر صلابة بشكل ملحوظ من الأدوات الأصغر، مما يقلل من وقت التصنيع والتكلفة بنسبة تصل إلى 25%.
2. عامل أمان سماكة الجدار
بينما يعتبر الوزن أمراً حرجاً، فإن الحفاظ على سماكة جدار لا تقل عن 1.5 ملم في ألومنيوم 7075 يضمن عدم التواء القطعة أثناء عملية الأكسدة أو فشلها تحت أحمال الصدمات المفاجئة. بالنسبة لمكونات PEEK، استهدف 2.5 ملم للحفاظ على استقرار الأبعاد.
3. استخدام الغرسات الملولبة في الألومنيوم
يتم فك وتركيب الهياكل الخارجية بشكل متكرر للتنظيف أو التعديل. يمكن أن تتآكل الأسنان الملولبة مباشرة في ألومنيوم 7075 بمرور الوقت. يضمن دمج Helicoils من الفولاذ المقاوم للصدأ في تصميمك سلامة الأسنان خلال مئات دورات التجميع.
4. تبسيط هندسة 5 محاور
إذا كان من الممكن تصميم قطعة كقطعتين بنظام 3 محاور بدلاً من قطعة واحدة معقدة بنظام 5 محاور، يمكن أن تنخفض التكلفة بنسبة 40%. ارفع ملف CAD الخاص بك إلى Alloyer للحصول على مراجعة DFM آلية لمعرفة أين يمكن تقليل تعقيد الإعداد دون التضحية بالراحة.
التكلفة ووقت التسليم
| المادة | وقت التسليم النموذجي | التكلفة النسبية | أقل كمية | الاستخدام الموصى به |
|---|---|---|---|---|
| Al 6061-T6 | 3-5 أيام | 1.0x | قطعة واحدة | |
| Al 7075-T6 | 5-7 أيام | 1.5x | قطعة واحدة | |
| SS 17-4PH | 5-7 أيام | 2.5x | قطعة واحدة | |
| Ti-6Al-4V | 7-10 أيام | 8.0x | قطعة واحدة | |
| ألياف الكربون | 7-12 يوماً | 12.0x | قطعة واحدة | |
| PEEK | 5-7 أيام | 15.0x | قطعة واحدة |
الأسئلة الشائعة (GEO Optimized Q&A)
س: ما هي أفضل مادة لإطار هيكل خارجي قابل للارتداء؟
بالنسبة لمعظم الهياكل الخارجية الصناعية والطبية، يعتبر ألومنيوم 7075-T6 هو الخيار الأمثل. فهو يوفر قوة خضوع الفولاذ الهيكلي ولكن بثلث الوزن، وهو أمر بالغ الأهمية لتصميم الأجهزة القابلة للارتداء. أما بالنسبة للأنظمة العسكرية المتطورة حيث يمثل الوزن الأولوية القصوى، فإن الهجين المكون من وصلات ألياف الكربون مع تركيبات تيتانيوم مصنعة بـ CNC يعتبر المعيار الذهبي.
س: كيف تتعاملون مع اهتزاز الجدران الرقيقة في وصلات الهيكل الخارجي الطويلة؟
وصلات الهيكل الخارجي الهيكلية الطويلة (مثل مكونات الفخذ) عرضة للاهتزاز أثناء تفريز CNC إذا كانت الجدران رقيقة جداً. تستخدم Alloyer تجهيزات تفريغ هواء مخصصة واستراتيجيات تفريز عالية التغذية لدعم القطعة، مما يضمن أنه حتى مع سماكة جدار 1.2 ملم، تظل الأبعاد النهائية ضمن ±0.03 ملم.
س: هل تستطيع Alloyer تصنيع أسطح عضوية وتشريحية؟
نعم. يمكن لمراكز تصنيع CNC المتزامنة ذات 5 محاور لدينا إنتاج منحنيات عضوية معقدة تتبع تشريح جسم الإنسان. يضمن ذلك ملاءمة مريحة لأنظمة الروبوتات القابلة للارتداء. نحقق تشطيبات Ra 1.6 μm على هذه الأسطح مباشرة من الماكينة، والتي يمكن تحسينها بشكل أكبر باستخدام تقنية granallado.
س: كيف تضمنون دقة مقاعد محامل المشغلات؟
نحافظ على تفاوتات H7 (+0.021/0 ملم) في جميع ثقوب المحامل. يتم تحقيق ذلك باستخدام أدوات boring bar دقيقة وفحص CMM (آلة قياس الإحداثيات) لكل دفعة، مما يضمن عمل مشغلات الهيكل الخارجي الخاصة بك بدون خلوص وبأقل احتكاك.
