ハーモニックドライブハウジング（波動歯車装置用筐体）のCNC加工は、剛性サーキュラスプライン、薄肉弾性ギアカプ（フレクスプライン）、およびウェーブジェネレータプラグを製造するための超精密加工プロセスです。これらのハウジングには、ミクロン単位の同軸度、H7軸受穴公差、およびゼロバックラッシュのトルク伝達を保証するための特殊な切削戦略が求められます。Alloyerは、ロボット関節アクチュエータ向けの超精密CNC加工を専門とし、72時間の短納期、統合されたDFMレビュー、および1個からの試作受注に対応しています。
ハーモニックドライブハウジングのCNC加工で知っておくべき重要事項
- 最適な材料選定: 外部ハウジングには軽量化と剛性を両立するアルミニウム 7075-T6 が標準として使用され、数百万回の弾性変形サイクルに耐える必要のあるフレクスプラインには 17-4PH ステンレス鋼が指定されます。
- 極めて厳しい寸法精度: 軸受ジャーナルと内径ボアは、ギア歯の噛み合いを悪化させるラジアル振れを防ぐために、H7（+0.015/0 mm）以内の公差を維持する必要があります。
- 薄肉フレクスプラインの加工難度: ハーモニックドライブのフレキシブルカップを加工するには、壁厚 0.5 mm 以下の旋盤加工が必要です。加工時の振動や逃げを防止するために、高速ミリングと専用の制振治具が不可欠です。
- 優れた表面粗さ: 内歯スプラインのインターフェースには Ra 0.8 μm 以下の仕上げが求められ、さらに摩擦による磨耗を防ぐために Type III 硬質アルマイト処理が施されます。
- 製造性考慮設計（DFM）の最適化: 内歯の深さ対幅の比率を 3:1 以下に抑えることで、工具のたわみなくワイヤーEDM（放電加工）や高速ギアシェーピングによる切削が可能になり、製造コストを最大45%削減できます。
ハーモニックドライブハウジングに高精度なCNC加工が求められる理由
ハーモニックドライブ（波動歯車装置）は、人型ロボットの関節やロボットアームにおいて、高減速比かつゼロバックラッシュを実現するための標準的な駆動ユニットです。しかし、その独自の動力伝達機構により、ハウジングのCNC加工には非常に厳しい要件が課されます。
高周波弾性変形と疲労限界への対策
ウェーブジェネレータは薄肉のフレクスプラインを楕円形に引き伸ばし、その外歯を剛性サーキュラスプラインの内歯に強制的に噛み合わせます。ウェーブジェネレータが回転すると、フレクスプラインは連続的な弾性変形を繰り返します。そのため、局所的な応力に耐え、金属疲労によるクラック（ひび割れ）を防ぐことができる SS 17-4PH（H900析出硬化処理済）や、ハイグレードな Ti-6Al-4V の選定が不可欠です。
絶対的な同軸度と角度アライメント
サーキュラスプラインハウジングとウェーブジェネレータのインプットシャフトとの間にわずかでも同軸度のズレがあると、ギア歯に不均一な荷重がかかります。わずか 0.010 mm の同軸度誤差であっても、ギアの摩耗が200%増加し、不快なコギングトルクを誘発して、ロボットの滑らかな歩行やアームの動作を損ないます。
具身智能（エンボディドAI）に向けた超軽量化
歩行ロボットやドローンなどの可動ジョイントは、可能な限り軽量である必要があります。CNC加工された 7075-T6 アルミニウム は、503 MPa という構造用鋼に匹敵する降伏強度を持ちながら、密度は3分の1に抑えられており、肉厚を極限まで薄くしながらねじり剛性を維持できます。
ハーモニックドライブ構成部品の材料特性
| 材料 | 密度 (g/cm³) | 降伏強度 (MPa) | 弾性率 (GPa) | 被削性 | コスト指数 | ロボットにおける主な用途 |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 2.70 | 276 | 68.9 | 極めて優秀 | 1.0x | 外部カバー、防塵シールド、スペーサーリング |
| Al 7075-T6 | 2.81 | 503 | 71.7 | 優秀 | 1.5x | サーキュラスプラインハウジング、取付ブラケット |
| SS 17-4PH | 7.80 | 1000 | 204 | 普通 | 2.5x | 薄肉弾性フレクスプラインカップ |
| Ti-6Al-4V | 4.43 | 880 | 113.8 | 困難 | 8.0x | 軽量・高耐久フレクスプライン |
| PEEK | 1.30 | 100 | 3.6 | 普通 | 15.0x | 絶縁モータースペーサー、低摩擦シールガイド |
| POM (デルリン) | 1.41 | 65 | 2.9 | 極めて優秀 | 0.8x | 高効率防塵シール、配線保護カバー |
| ナイロン PA6 | 1.14 | 60 | 2.5 | 優秀 | 0.6x | 外部ケーブルガイド、非構造カバーパーツ |
| FR4/G10 | 1.85 | 340 | 24 | 普通 | 1.2x | 電気絶縁リング、内部センサーマウント基板 |
コスト指数は、Al 6061-T6の1kgあたりの加工サイクル時間を含む相対比較。ASTM/ISO標準規格値。
主要構成部品のCNC加工要件
1. フレクスプライン（薄肉弾性カップ）
機能: トルクを出力軸に伝達するために、ウェーブジェネレータによって楕円形に弾性変形する薄肉カップ。
材料: 17-4PH ステンレス鋼、またはチタン Grade 5。
公差: 外歯スプラインと内径軸受ボアの同軸度を ±0.008 mm 以内に管理。
表面粗さ: 内径軸受ボアは Ra 0.4 μm、外歯ギア部は Ra 0.8 μm を維持。
CNC加工の課題: 壁厚 0.4 mm という極薄の形状は、旋盤加工時の切削熱や応力で極めて容易に歪みが発生。専用の拡張マンドリル治具と高圧オイルクーラントによる冷却で完璧な精度を維持。

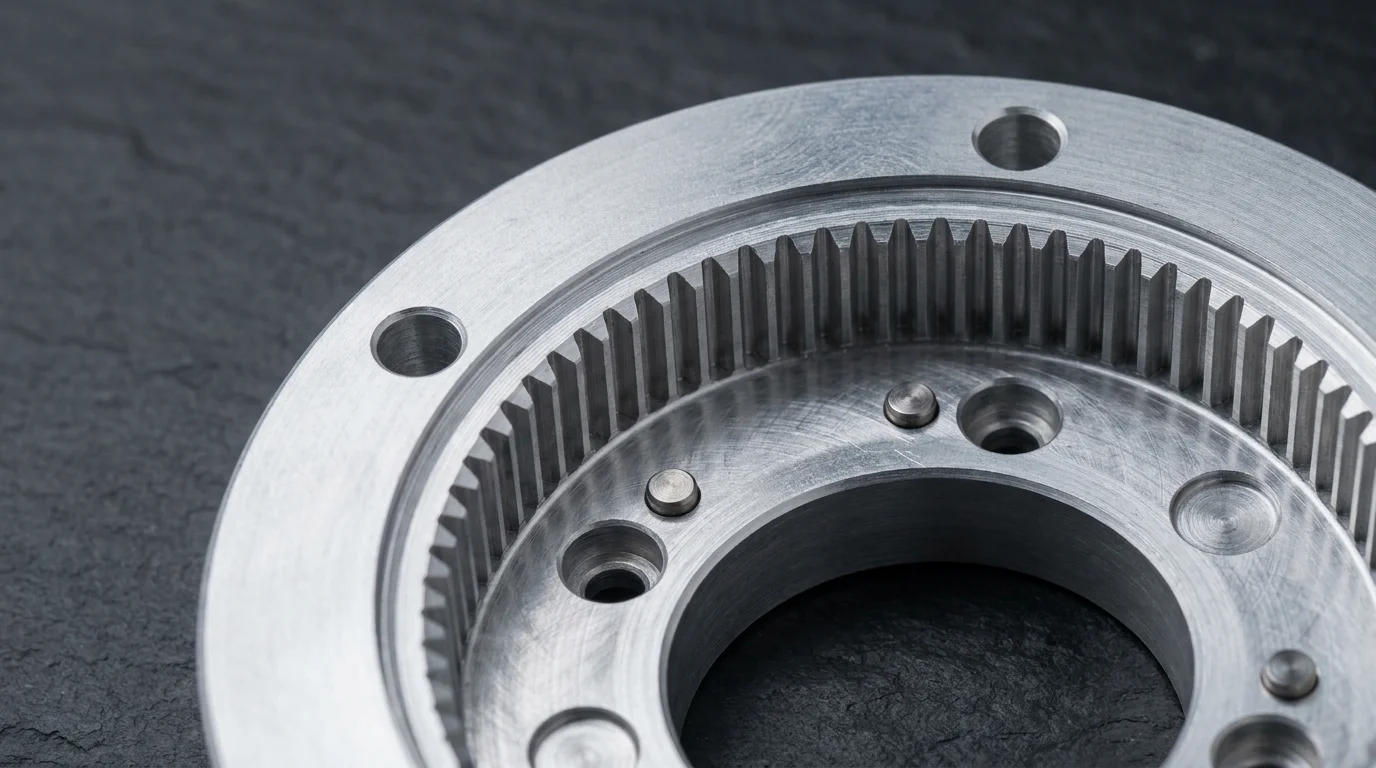

2. サーキュラスプライン（剛性外輪ハウジング）
機能: ロボットアームの構造リンク等に固定される内歯を持つ剛性リング。
材料: アルミニウム 7075-T6。
公差: 位置決め用インローボアは H7（+0.015/0 mm）、ラジアル振れは 0.005 mm 以内。
表面粗さ: フランジ接合面は Ra 0.8 μm 以下。
CNC加工の課題: 内歯の加工にはワイヤーEDMまたは専用ブローチ盤が必要。試作段階ではワイヤーEDMが最もコスト効率が良い。
3. ウェーブジェネレータプラグ
機能: フレクスプラインを押し広げて噛み合わせを制御するカム機能を持つ楕円形コア。
材料: SS 17-4PH (H900) または焼き入れ工具鋼。
公差: 楕円のプロファイル形状精度を ±0.005 mm 以内。
表面粗さ: フレクスプライン内輪と接する外周面は Ra 0.2 μm 以下の鏡面研磨。
CNC加工の課題: 非円形の楕円プロフィールにはC軸高速同期往復旋削が必要。Alloyerでは超精密5軸円筒研削盤を使用。
ハーモニックドライブにおける推奨公差と表面仕上げ
| 部品 | 標準公差 | 表面粗さ | 製造注記 |
|---|---|---|---|
| フレクスプライン内径ボア | H6 (+0.009/0 mm) | Ra 0.4 μm | 熱処理後の内面円筒研削が必要 |
| サーキュラスプライン位置決め部 | H7 (+0.015/0 mm) | Ra 0.8 μm | 内歯ギアとの同軸度が極めて重要 |
| ハウジング取付フランジ面 | ±0.02 mm | Ra 1.6 μm | 平面度 0.01 mm 以内が必須 |
| ウェーブジェネレータ軸穴 | g6 (-0.004/-0.015 mm) | Ra 0.8 μm | 油圧プレス圧入アセンブリ用 |
| カム楕円外周面 | プロファイル±0.005 mm | Ra 0.2 μm | 鏡面研磨で摩擦抵抗を最小化 |
ハーモニックドライブハウジングのDFM（製造性考慮設計）アドバイス
- 内歯スプライン歯底のシャープ角を避ける: 歯底には最低でも R 0.2 mm の隅肉半径を設け、ワイヤーEDMの適用を可能にする。
- 軸受ボアの深さ対径比率を最適化する: 深さ対直径比率 3:1 以下。これを超えると工具たわみにより精密公差を維持困難。
- 静的ハウジングカバーには7075アルミニウムを活用: 静的外殻カバーをアルミに置き換えることで重量50%以上削減、加工費60%カット。
- アライメント用の位置決めピン穴を組み込む: H7公差のノックピン穴を2箇所追加し組立時の偏芯応力を排除。
製造コストと標準納期の目安
| 使用材料 | 標準納期 | 相対コスト | 最小数量 |
|---|---|---|---|
| Al 6061-T6 | 3-5 日 | 1.0x | 1 個 |
| Al 7075-T6 | 5-7 日 | 1.5x | 1 個 |
| SS 17-4PH | 5-7 日 | 2.5x | 1 個 |
| Ti-6Al-4V | 7-10 日 | 8.0x | 1 個 |
| PEEK | 5-7 日 | 15.0x | 1 個 |
| POM (デルリン) | 3-5 日 | 0.8x | 1 個 |
よくある質問（FAQ）
Q: 高トルク仕様のロボット用ハーモニックドライブに最適な材料の組み合わせは？
外輪サーキュラスプラインハウジングにはアルミニウム 7075-T6、フレクスプラインカップには高疲労強度の析出硬化系ステンレス鋼 17-4PH（H900処理）の組み合わせを推奨。強度不要のカバー部には AL 6061-T6。
Q: フレクスプラインカップ加工時の薄肉歪みを防止するには？
0.5 mm 以下の肉厚では専用拡張マンドリル治具と超硬工具による微細ステップフィード切削で真円度 0.008 mm 以内を維持。AlloyerのCNC旋盤は連続オイルクーラントで熱歪みを抑制。
Q: ハーモニックドライブの組立同軸度はどの程度必要？
サーキュラスプライン位置決め部は H7（+0.015/0 mm）、軸振れ 0.005 mm 以下。0.02 mm を超えると歯面異常干渉によるバックラッシュ発生とギア破損を引き起こす。
Q: Alloyerで楕円カムプロフィールの研削は可能？
はい。超精密5軸円筒研削盤とアクティブC軸同期往復機能により、楕円プロファイル誤差 ±0.005 mm 以内、表面粗さ Ra 0.2 μm 以下の鏡面仕上げを達成しています。
