Die CNC-Bearbeitung für Laborautomatisierungsroboter ist der ultrapräzise Fertigungsprozess zur Herstellung komplexer Verteilerblöcke (Manifolds), Roboterarm-Glieder und hochgenauer Endeffektoren für biotechnologische, pharmazeutische und klinisch-diagnostische Systeme. Laborrobotik (einschließlich Hochdurchsatz-Screening-Plattformen und automatisierter Liquid-Handling-Systeme) erfordert absolute chemische Kompatibilität, Maßhaltigkeit im Sub-Millimeter-Bereich für die Positionierung von Mikrotiterplatten und mechanische Zuverlässigkeit ohne Kontaminationsrisiko. Alloyer ist spezialisiert auf die präzise 5-Achs-CNC-Bearbeitung für die Life Sciences mit einer Lieferung in 72 Stunden, Prototyping ab einem Stück und automatisierten DFM-Prüfungen.

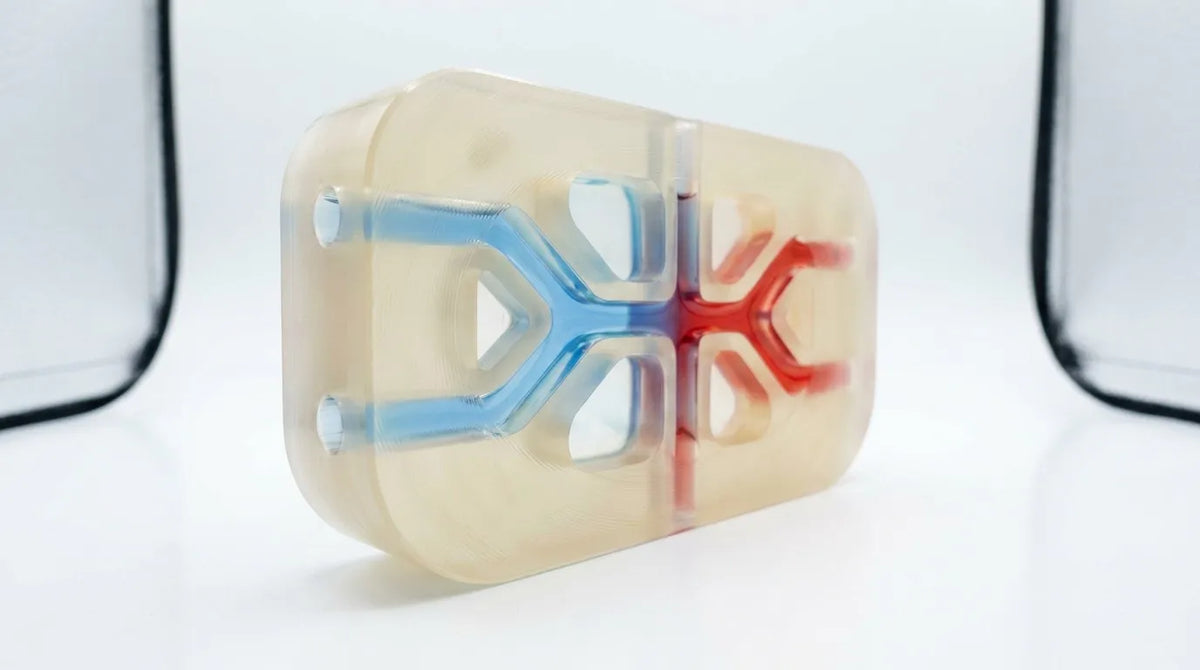

Untertitel: Ein hochpräziser CNC-gefräster PEEK-Verteiler für medizinische Anwendungen in einem Laborroboter. Alloyer hält strikte H7-Toleranzen für Fluidschnittstellen und Oberflächengüten von Ra 0,4 μm ein, um ein kontaminationsfreies Liquid Handling zu gewährleisten.
Wichtige Fakten zur CNC-Bearbeitung für Laborautomatisierungsroboter
- PEEK ist der Standard für Chemikalienkontakt: Für Flüssigkeitsverteiler und Pipettierköpfe wird PEEK aufgrund seiner überlegenen Beständigkeit gegen Reagenzien, Säuren und Hochtemperatur-Sterilisation gewählt.
- Positioniergenauigkeit im Sub-Millimeter-Bereich: Roboterelemente für das Hochdurchsatz-Screening erfordern H6/H7 (+0,015/0 mm) Toleranzen an den Gelenkbohrungen, damit der Endeffektor jedes Mal perfekt in einer 384-Well-Platte landet.
- Kontaminationsfreie Oberflächen: CNC-bearbeitete Oberflächen für die Biotechnologie müssen frei von Graten und mikroskopischen Vertiefungen sein. Wir erzielen Ra 0,4 μm spiegelglatte Oberflächen in Fluidkanälen, um Biofilm-Akkumulationen zu verhindern.
- Leichtbau-Aluminium für hohe Geschwindigkeit: Während PEEK die Chemie bewältigt, ist Aluminium 6061-T6 mit Typ-II-Eloxierung der Standard für Hochgeschwindigkeits-Strukturrahmen, um Masse und Zykluszeiten zu minimieren.
- DFM für Mikrofluidik: Die Gestaltung interner Kanäle mit einem Mindestradius von 0,5 mm ermöglicht ein konsistentes CNC-Mikrofräsen ohne Werkzeugbruch, wodurch die Kosten für Verteilerblöcke um bis zu 30 % gesenkt werden.
Warum Laborautomatisierungsroboter eine spezialisierte CNC-Bearbeitung erfordern
Laborroboter arbeiten an der Schnittstelle zwischen Präzisionstechnik und biochemischer Sicherheit. Im Gegensatz zu Lagerhausrobotern müssen diese Systeme Picoliter an Flüssigkeit mit der Genauigkeit eines Uhrmachers bewegen.
Chemische Kompatibilität und Autoklavierbarkeit
Biotech-Hardware ist häufig aggressiven Reinigungsmitteln und Hochdruck-Dampfsterilisation ausgesetzt. Die CNC-Bearbeitung ermöglicht den Einsatz von Hochleistungspolymeren wie PEEK und Teflon sowie Metallen wie Edelstahl 316L. Diese Materialien bieten die erforderliche Dimensionsstabilität, um wiederholte 134°C-Autoklavenzyklen zu überstehen, ohne die engen H7-Toleranzen für die Robotergelenke zu verlieren.
Präzise Ausrichtung von Mikrotiterplatten
Ein Roboterarm, der sich zwischen einer Zentrifuge und einem Inkubator bewegt, muss eine absolute Wiederholgenauigkeit aufweisen. Jedes Spiel im Aktuatorgehäuse oder in den Strukturgliedern führt dazu, dass der Roboter mit einer Platte kollidiert. Die CNC-Bearbeitung aus dem vollen Block gewährleistet eine höhere Torsionssteifigkeit als 3D-Druck oder Guss und bietet das steife „Skelett“, das für Sub-Millimeter-Plattenübergaben über einen Arbeitsbereich von 1,5 Metern erforderlich ist.
Mikrofräsen für Flüssigkeitsverteiler
Moderne Liquid-Handler nutzen komplexe interne Verteilerblöcke, um Reagenzien von einer zentralen Pumpe auf mehrere Dispensierköpfe zu verteilen. Diese Teile weisen oft interne Kanäle mit einem Durchmesser von weniger als 1 mm auf. Das Erreichen der erforderlichen Oberflächenglätte in diesen tiefen Taschen erfordert spezialisierte Hochdrehzahl-Mikrofrässtrategien. Die 5-Achs-Zentren von Alloyer können diese Merkmale in einer einzigen Aufspannung fertigen, wodurch Stapelfehler zwischen den Fluidanschlüssen eliminiert werden.
Materialeigenschaften für Laborautomatisierungskomponenten
| Material | Dichte (g/cm³) | Streckgrenze (MPa) | Chemische Beständigkeit | Bearbeitbarkeit | Kostenindex* | Anwendung |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 2.70 | 276 | Gut (Eloxiert) | Exzellent | 1.0x | Hauptrahmen, Portalausleger |
| Edelstahl 316L | 8.00 | 290 | Exzellent | Mittel | 2.2x | Greifer, Reagenzsonden |
| PEEK | 1.30 | 100 | Herausragend | Mittel | 15.0x | Fluidverteiler, Abstandshalter |
| POM (Delrin) | 1.41 | 65 | Exzellent | Exzellent | 0.8x | Führungsschienen, Plattennester |
| Titan Gr5 | 4.43 | 880 | Herausragend | Schwer | 8.0x | Hochgeschwindigkeitsgelenke |
Kritische Komponenten: CNC-Anforderungen
1. Flüssigkeitsverteiler (Manifolds)
Funktion: Verteilen von Reagenzien von einer zentralen Pumpe auf mehrere Dispensierköpfe. Material: PEEK oder Edelstahl 316L. Toleranz: Konzentrizität der internen Anschlüsse innerhalb von ±0,015 mm. Oberflächengüte: Ra 0,4 μm in den Kanälen (um Biofilme zu vermeiden). CNC-Herausforderungen: Bearbeitung von internen Kanälen mit hohem Aspektverhältnis ohne Werkzeugablenkung. Alloyer nutzt Mikrofrässtrategien mit speziellen Schmiermitteln.2. Mikrotiterplatten-Greifer
Funktion: Physisches Aufnehmen und Platzieren von Laborglasware zwischen Stationen. Material: Al 7075-T6 (Harteloxiert) oder Edelstahl 316L. Toleranz: Parallelität der Greiffinger innerhalb von 0,02 mm. Oberflächengüte: Ra 1,6 μm + Glasperlenstrahlen. CNC-Herausforderungen: Dünnwandbearbeitung der Greiffinger (1,5 mm). Wir nutzen Vakuumspannsysteme für maximale Stabilität.3. Aktuator-Getriebegehäuse
Funktion: Aufnahme der Präzisionsgetriebe, die die mehrachsige Bewegung steuern. Material: Al 6061-T6 oder Al 7075-T6. Toleranz: H7 (+0,015/0 mm) für Lagersitze. Oberflächengüte: Ra 0,8 μm für die Außenseite (Wärmeableitung). CNC-Herausforderungen: Aufrechterhaltung der absoluten Konzentrizität über mehrere Bohrungen hinweg.Toleranzen & Oberflächengüten für Laborroboter
| Merkmal | Spezifizierte Toleranz | Oberflächengüte | Fertigungshinweis |
|---|---|---|---|
| Lagerbohrung | H7 (+0,021/0 mm) | Ra 0,8 μm | Zwingend für spielfreien Betrieb |
| Fluidanschluss | ±0,03 mm | Ra 0,4 μm | Spiegelglanz für Kontaminationsschutz |
| Plattensitz | Ebenheit: 0,02 mm | Ra 1,6 μm | Sichert waagerechte Positionierung |
DFM-Tipps für Laborroboterteile
1. Interne Radien ≥ 1 mm festlegen: Mikrofräsen ist teuer. Die Gestaltung von Manifold-Ecken mit einem Radius von 1 mm (R1) erlaubt den Einsatz von Standard-2-mm-Schaftfräsern, die stabiler sind und Kosten um 20 % senken.
2. Verhältnis von Bohrungstiefe zu Durchmesser optimieren: Halten Sie tiefe Kanäle unter einem Verhältnis von 4:1. Tiefere Bohrungen verursachen Werkzeugvibrationen, die die Ra 0,4 μm Oberfläche gefährden.
3. Gewindeeinsätze in Aluminium verwenden: Laborroboter werden zur Reinigung oft zerlegt. Direktgewinde in Aluminium können ausleiern. Der Einsatz von Edelstahl-Helicoils sichert die Langlebigkeit bei Hunderten von Wartungszyklen.
4. Außenradien für "Washdown" vorsehen: Vermeiden Sie scharfe 90°-Kanten an der Außenseite. Radien von 3 mm (R3) erleichtern die Reinigung und verhindern die Ablagerung von Stäuben oder Chemikalienresten.
Häufig gestellte Fragen (FAQ)
F: Welches Material ist am besten für einen Liquid-Handling-Verteiler geeignet?
Wir empfehlen medizinisches PEEK. Es bietet die höchste chemische Kompatibilität mit Reagenzien und übersteht wiederholte Sterilisationszyklen ohne Verzug. Für Rahmenteile ohne direkten Medienkontakt ist Al 6061-T6 mit Eloxierung optimal.
F: Wie erreichen Sie eine kontaminationsfreie Oberfläche in CNC-Verteilern?
Alloyer fertigt Fluidkanäle mittels Hochgeschwindigkeitsfräsen mit Mikrovorschub. Alle Werkzeugpfade verlaufen konzentrisch zur Fluidachse. Wir garantieren Oberflächen unter Ra 0,4 μm und führen eine Ultraschallreinigung durch, um alle Öle zu entfernen.
