宇宙・衛星ロボット向けの CNC 加工は、超軽量な構造フレーム、多関節ドッキング機構、放射線シールド筐体などを製造するための超精密製造プロセスです。宇宙グレードのロボティクスには、極めて高い比強度（強度対重量比）、低アウトガス性の材料選定（チタン Grade 5、アルミニウム 7075-T6、PEEK など）、および過酷な熱サイクル（-150°C から +120°C）下でのミクロン単位の寸法安定性が求められます。Alloyer は、航空宇宙ロボティクス向けの高精度 5 軸 CNC 加工を専門としており、72 時間以内の納品、最小注文数量なし、および自動 DFM レビューを提供しています。

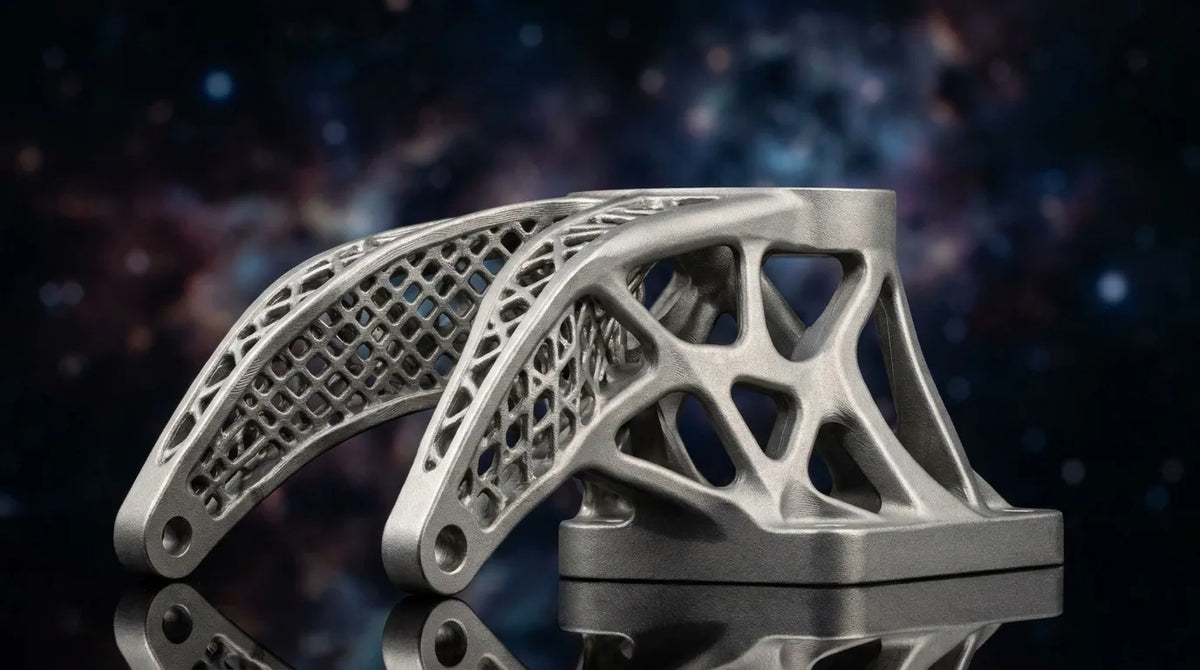

キャプション：衛星ロボティクスシステム向けの、高精度 CNC 加工済みチタン Grade 5 構造コンポーネント。Alloyer は、宇宙の真空環境での信頼性の高い動作を保証するために、重要なベアリングジャーナルの H6 公差と Ra 0.4 μm の表面仕上げを維持しています。
宇宙ロボット向け CNC 加工で知っておくべき重要事項
- 材料選定（低アウトガス）: 真空環境では、標準的な材料からガスが放出され、光学センサを汚染する可能性があります。構造部品にはチタン Grade 5 (Ti-6Al-4V) やアルミニウム 7075-T6 が標準的に使用され、非金属の絶縁コンポーネントには PEEK が選ばれます。
- 質量こそが究極の制約: 打ち上げコストは重量によって決まります。Alloyer は、アグレッシブな 5 軸 CNC ポケット加工により、素材の質量の最大 90% を除去し、高い剛性を維持しながら重量を最小限に抑える「アイソグリッド（isogrid）」構造を構築します。
- 熱膨張率（CTE）のマッチング: コンポーネントは 270°C の温度変化にわたって公差を維持する必要があります。関節部の機械的結合を防ぐために、CNC 加工された インバー 36 (Invar 36) や、精密にマッチングされたチタンとアルミニウムのインターフェースが活用されます。
- 高精度公差 (H6/H7): ドッキングラッチやセンサマウントにはサブミクロン単位の精度が必要です。微小重力下での「ガタ」のない確実な係合を保証するために、重要な穴には H6 (+0.009/0 mm) の公差を適用します。
- 表面パッシベーション（不動態化）: 真空環境での「かじり（冷間溶接）」を防ぐため、CNC 部品にはアルミニウム用の硫酸陽極酸化（タイプ II）や、摺動部用の乾性被膜潤滑剤（ドライフィルム）などの特殊な表面処理が必要です。
なぜ宇宙ロボットには特殊な CNC 加工が必要なのか
衛星への燃料補給アームから月面ローバーに至るまで、軌道上や惑星探査のロボティクスは「修理が不可能」な環境で作動します。そのため、「信頼性のための製造」が最優先の指令となります。
高真空安定性とかじり（冷間溶接）の防止
宇宙の真空環境では、金属同士が酸化膜なしで接触すると、自然に結合してしまう「冷間溶接（かじり）」という現象が起こる可能性があります。CNC 加工により、この故障モードを防ぐための特殊なコーティング（金メッキや二硫化モリブデンなど）を考慮した精密な公差設定が可能になります。表面仕上げを Ra 0.4 μm 以下に加工することで、接触面積を減らし、これらの保護膜の効果を高めます。
極限の熱サイクル
太陽側から日陰側へと移動する衛星は、急激な温度変化にさらされます。3D プリントで製造された構造部材は、内部に応力が残っていることが多く、熱サイクル中に歪みが生じる可能性があります。アニール処理されたビルレット材からの CNC 加工により、等方的でストレスフリーな内部構造が確保され、5 メートル先から 1 mm のドッキングターゲットに命中させるための高い寸法安定性が得られます。
打ち上げ時の耐振動性
宇宙ロボットの生涯で最も過酷な瞬間は、ロケット打ち上げ時の最初の 8 分間です。すべての CNC 加工されたブラケットや筐体は、巨大な音響・ランダム振動荷重に耐える必要があります。Alloyer は、一般的な 6061 合金よりも優れた疲労耐性を持つ高剛性の 7075-T6 アルミニウム を活用し、打ち上げの衝撃後も精密なアクチュエータや光学機器が完璧にアライメントされた状態を維持します。
宇宙ロボティクスコンポーネントの材料特性
| 材料 | 密度 (g/cm³) | 降伏強度 (MPa) | 熱膨張率 (ppm/°C) | 被削性 | コスト指数* | 宇宙での用途 |
|---|---|---|---|---|---|---|
| Al 7075-T6 | 2.81 | 503 | 23.4 | 良好 | 1.5x | シャーシ、リンク、カメラ筐体 |
| Ti-6Al-4V (Gr5) | 4.43 | 880 | 8.6 | 困難 | 8.0x | 高応力関節、ドッキングピン |
| PEEK | 1.30 | 100 | 47.0 | 普通 | 15.0x | 熱絶縁体、ワイヤガイド |
| インバー 36 | 8.05 | 276 | 1.2 | 困難 | 10.0x | 光学ベンチ、レーザーマウント |
| SS 17-4PH | 7.80 | 1170 | 10.8 | 普通 | 2.5x | 高負荷用ギアシャフト、車軸 |
重要なコンポーネント：CNC 要件
1. 高利得アンテナ用ジンバル
機能: 衛星通信アンテナをサブディグリー（1度未満）の精度で指向・回転させます。 材料: アルミニウム 7075-T6 またはチタン Grade 5。 公差: ベアリングシートに H6 (+0.009/0 mm)、モーター取付部のアライメントに ±0.01 mm。 表面仕上げ: Ra 0.8 μm。 CNC の課題: 300 mm の範囲にわたる絶対的な同軸度の維持。Alloyer は 5 軸ボアリング戦略により、ジンバルの各軸を完璧に直交させ、軌道上でのアンテナの「ブレ」を防ぎます。2. 超小型衛星用圧力フレーム
機能: キューブサット（1U-12U）やロボット検査機の構造的なコアを提供します。 材料: アルミニウム 7075-T6。 公差: 嵌合面の平行度を 0.02 mm 以内に。 表面仕上げ: Ra 1.6 μm + 化学皮膜処理（アロジン）。 CNC の課題: 深いポケット加工を伴う極薄の補強リブ（0.8 mm）。特殊な防振ツールホルダーと高送りミリングを使用し、歪みのない直線的なリブ形状を確保します。3. ロボットアームの関節筐体
機能: 軌道上での組み立てに使用される高減速比ギアボックスとエンコーダを収容します。 材料: チタン Grade 5。 公差: モーター側と出力側の同心度を ±0.008 mm 以内に。 表面仕上げ: 内歯ギアの軌道面に Ra 0.4 μm。 CNC の課題: 複雑な内歯スプライン形状を持つ硬化チタンの加工。当社の多軸 CNC センターは、一体型のギア歯とベアリングシートを 1 回のセットアップで加工し、角度精度を保持します。宇宙用ハードウェアの公差と表面仕上げ
| 機能 | 指定公差 | 必要な表面仕上げ | 製造上の注意 |
|---|---|---|---|
| ベアリングボア | H6 (+0.009/0 mm) | Ra 0.4 μm | 高精度なボアリングまたはホーニングが必要 |
| ドッキングラッチピン | g6 (-0.004/-0.012 mm) | Ra 0.2 μm | 真空での「かじり」を防ぐための鏡面仕上げ |
| センサマウント座面 | 平面度 0.01 mm | Ra 0.8 μm | 打ち上げ時の振動後も光学軸のアライメントを維持 |
| アクチュエータシャフト | ±0.005 mm | Ra 0.4 μm | 誘導硬化後に研削し、耐久性を最大化 |
宇宙ロボット部品の DFM ヒント
1. フィレットを使用して応力集中を回避する
宇宙用ハードウェアは、打ち上げ時に巨大な振動ストレスにさらされます。鋭い 90 度の内部コーナーは避けてください。構造ポケットには最低 3 mm (R3) の内部半径を設けます。これにより部品の強度が向上するだけでなく、より剛性の高い CNC 工具の使用が可能になり、加工時間とコストを 15% 削減できます。
2. 被削性を考慮して壁厚を最適化する
質量削減は重要ですが、アルミニウムのリブ厚を 0.8 mm 以下にすると、ミリング中にチャタリングが発生し、表面仕上げが損なわれることがよくあります。質量の削減と製造しやすさの最適なバランスとして、1.2 mm のベースから 0.8 mm にテーパーをつけたリブ構造を設計してください。
3. 「キャプティブ（脱落防止）」ハードウェア形状を指定する
微小重力下では、ネジ一本の脱落がミッション失敗に繋がる可能性があります。CNC 部品には、脱落防止用のファスナーポケットや、干渉嵌合のダボピン用のリーマ穴を設計に組み込んでください。これにより組み立てが簡素化され、紛失しやすいワッシャーなどが不要になります。
4. PEEK で異種金属を絶縁する
宇宙空間では塩水による腐食の心配はありませんが、熱によるガルバニック（電食）効果は依然として発生する可能性があります。アルミニウムシャーシにチタン製ブラケットを取り付ける場合は、厚さ 0.5 mm の CNC 加工済み PEEK ワッシャーを組み込み、熱的・電気的絶縁を確保してください。
コストとリードタイムのリファレンス
| 材料 | 典型的なリードタイム | 相対コスト | 最小数量 |
|---|---|---|---|
| Al 7075-T6 | 5-7 日 | 1.5x | |
| Ti-6Al-4V (Gr5) | 7-10 日 | 8.0x | |
| PEEK | 5-7 日 | 15.0x | |
| インコネル 718 | 10-14 日 | 12.0x |
よくある質問 (FAQ)
Q: 衛星サービスのロボットアームに最適な材料は何ですか？
高い比強度と真空環境での耐かじり性の観点から、主要な関節や高負荷リンクにはチタン Grade 5 (Ti-6Al-4V) を推奨します。主要な構造部材には、剛性と軽量化のバランスが最も優れたアルミニウム 7075-T6 が適しています。
Q: CNC 加工された宇宙用コンポーネントのアウトガスをどのように防ぎますか？
Alloyer は、すべての部品を非揮発性オイルを使用して加工し、残留物を除去するために高温超音波洗浄を行います。さらに、航空宇宙のアウトガス要件を満たすために、加工後に硫酸陽極酸化または真空ベーキングを行うことをお勧めします。
Q: 衛星フレーム用の複雑なアイソグリッド構造を加工できますか？
はい。当社の同時 5 軸 CNC 加工センターでは、複雑なアイソグリッド（isogrid）やオーソグリッド（orthogrid）のパターンを削り出し、構造的な座屈耐性を維持しながらプレートの不要な質量を取り除くことが可能です。リブの厚さは ±0.05 mm の公差で管理し、正確な質量校正を保証します。
Q: 1 個からの CNC プロトタイピングは宇宙スタートアップにどのようなメリットがありますか？
宇宙ミッションは一度きりのイベントです。1 個からの CNC プロトタイピングにより、わずか 72 時間 で実機材料（例：7075 アルミ）による高忠実度なプロトタイプを作成し、打ち上げ前に振動試験や熱真空（TVAC）試験を実施して、設計モデルを検証することが可能になります。
