자율 점검 로봇을 위한 CNC 가공은 중요 인프라를 모니터링하도록 설계된 로봇을 위해 견고한 섀시 프레임, 정밀 센서 마운트 및 전천후 하우징을 생산하는 전문 제조 프로세스입니다. 전력선, 풍력 터빈, 오일 파이프라인 및 지하철에서 사용되는 점검 로봇은 극한의 강도 대 중량비, IP67/IP68 등급을 위한 절대적인 밀봉 무결성, 넓은 온도 변화에 따른 치수 안정성을 요구합니다. Alloyer는 72시간 이내 배송, 최소 주문 수량 없음 및 통합 DFM 검토를 통해 견고한 하드웨어를 위한 정밀 5축 CNC 가공을 전문으로 합니다.

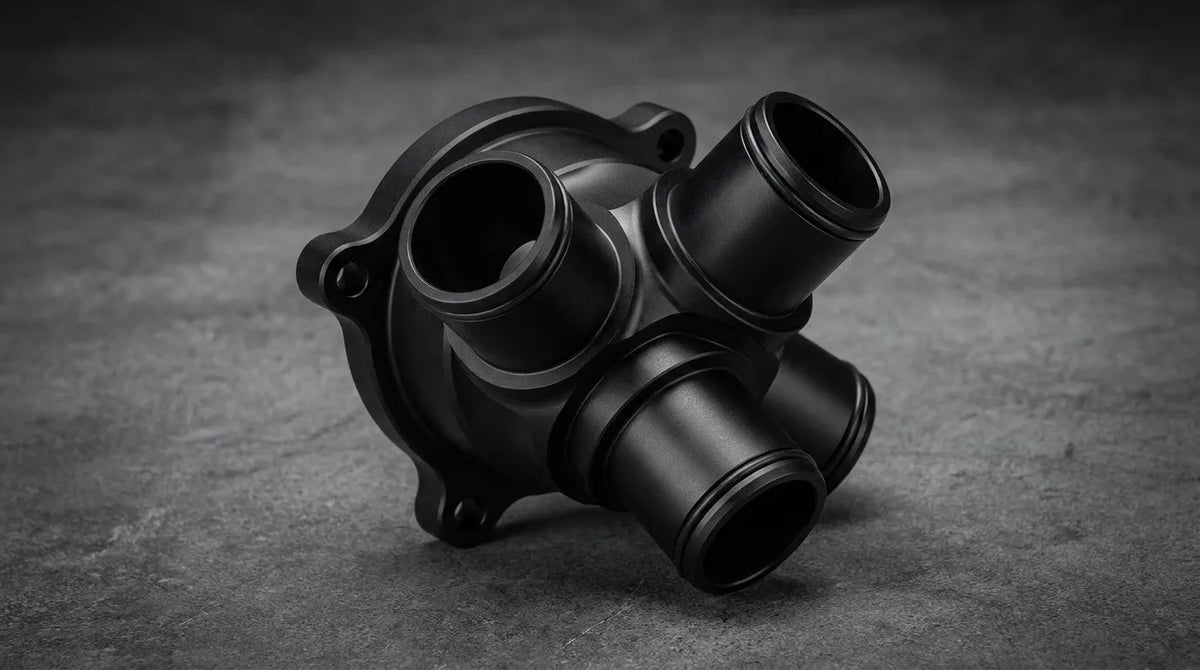

캡션: 자율 점검 로봇을 위한 고정밀 CNC 가공 7075-T6 알루미늄 센서 하우징. Alloyer는 가혹한 환경에서의 현장 신뢰성을 보장하기 위해 광학 포트에 대한 엄격한 H7 공차와 밀봉 글랜드의 Ra 0.4 μm 표면 마무리를 유지합니다.
점검 로봇용 CNC 가공에 대해 알아야 할 주요 사항
- 구조적 견고함을 위한 7075-T6: 계단이나 고르지 않은 산업 지형을 이동하는 로봇의 경우, 알루미늄 7075-T6은 경량을 유지하면서 필요한 충격 저항과 피로 수명을 제공합니다.
- 밀봉 무결성 (IP67/IP68): 하우징은 방수 기능을 갖춰야 합니다. CNC 가공된 O-링 홈은 고압 분사나 침수 시 밀봉 우회를 방지하기 위해 서브미크론 수준의 평탄도와 동심도가 필요합니다.
- 센서 정렬 정밀도: 광학 및 LiDAR 마운트는 장거리 센서 정확도를 보장하기 위해 ±0.05° 이내의 각도 공차와 H7 (+0.015/0 mm) 의 보어 공차가 필요합니다.
- 전천후 표면 보호: Type III 하드코트 아노다이징은 점검 로봇의 표준으로, 먼지, 염수 분무 및 마모성 산업 화학 물질에 대해 우수한 내마모성을 제공합니다.
- 열 안정성: 센서 인서트에 티타늄 Grade 5 또는 특수 PEEK와 같은 재료를 사용하면 -20°C에서 +50°C 범위의 실외 작업 중에 초점과 보정을 유지하는 데 도움이 됩니다.
자율 점검 로봇에 전문적인 CNC 가공이 필요한 이유
점검 로봇은 종종 위험한 환경에서 "최초 대응자" 역할을 합니다. 로봇은 인간이 생존할 수 없는 곳에서 살아남아야 하므로 기계적 하드웨어는 "페일 세이프(fail-safe)"여야 합니다.
환경 밀봉 및 글랜드 설계
하수관이나 화학 탱크에 있는 점검 로봇은 밀봉 실패를 감당할 수 없습니다. 성형된 플라스틱 부품과 달리 CNC 가공된 알루미늄 하우징은 밀봉을 위한 견고하고 휘지 않는 토대를 제공합니다. 밀봉 글랜드(O-링 시트)를 Ra 0.4 μm 거울 마감으로 가공하면 민감한 Embodied AI 컨트롤러와 배터리 팩에 습기가 침투할 수 있는 누출 경로를 제거할 수 있습니다.
견고한 센서 풋프린트
SLAM(동시적 위치 추정 및 지도 작성)이 작동하려면 센서가 로봇의 좌표계를 기준으로 완벽하게 정렬된 상태를 유지해야 합니다. 마운트가 너무 유연하면 모터나 트랙의 진동이 센서 데이터를 "흐리게" 만들 수 있습니다. CNC 가공된 구조적 링크와 일체형 센서 브래킷은 고주파 진동을 억제하는 데 필요한 높은 영률(Young's Modulus)을 제공하여 AI의 인식 계층을 위한 깨끗한 데이터를 보장합니다.
휴대성을 위한 중량 최적화
많은 점검 로봇은 한 명의 기술자가 직접 휴대할 수 있도록 설계되었습니다. 불필요한 무게는 모두 부담이 됩니다. Alloyer는 5축 CNC 가공을 사용하여 공격적인 내부 포켓 가공과 "I-빔" 구조 프로파일을 통해 솔리드 빌렛 질량의 최대 80%를 제거하여 3D 프린트만큼 가볍지만 단조강만큼 강한 부품을 만들 수 있습니다.
점검 로보틱스 구성 요소를 위한 재료 특성
| 재료 | 밀도 (g/cm³) | 항복 강도 (MPa) | 탄성 계수 (GPa) | 가공성 | 비용 지수 | 점검 응용 분야 |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 2.70 | 276 | 68.9 | 매우 우수 | 1.0x | 외부 덮개, 배터리 박스 |
| Al 7075-T6 | 2.81 | 503 | 71.7 | 우수 | 1.5x | 섀시, 등반용 클로, 링크 장치 |
| SS 316L | 8.00 | 290 | 193 | 보통 | 2.2x | 내화학성 씰, 패스너 |
| Carbon Fiber | 1.55 | 600 (인장) | 70 | 특수 | 12.0x | 텔레스코핑 센서 붐, 암 |
| PEEK | 1.30 | 100 | 3.6 | 중간 | 15.0x | 자기 불활성 센서 마운트, 절연체 |
주요 구성 요소: CNC 요구 사항
1. 멀티 포트 센서 허브
기능: LiDAR, RGB 카메라 및 초음파 센서를 단일 보정 장치에 장착합니다. 재료: 알루미늄 7075-T6. 공차: 장착면의 각도 정렬 ±0.05° 이내, 센서 튜브용 H7 보어. 표면 마무리: Ra 1.6 μm + Type II 아노다이징 (블랙). CNC 과제: 여러 복합 각도에서 고정밀 보링. Alloyer는 모든 센서 방향이 단일 원점을 기준으로 가공되도록 동시 5축 밀링을 사용하여 누적 오차를 제거합니다.2. 밀봉된 액추에이터 하우징
기능: 환경 먼지 및 습기로부터 고비율 기어박스와 모터를 보호합니다. 재료: Al 6061-T6 또는 Al 7075-T6. 공차: O-링 홈 깊이 ±0.03 mm 이내, 직경 +0.05/0 mm 이내. 표면 마무리: 밀봉 글랜드 내부 Ra 0.8 μm. CNC 과제: 불균일한 방사형 씰 압축을 방지하기 위해 모터 마운트와 씰 글랜드 간의 엄격한 동심도를 유지합니다.3. 등반용 클로 및 조음 조인트
기능: 파이프나 고르지 않은 인프라에서 견인력과 움직임을 제공합니다. 재료: 경화된 SS 17-4PH 또는 Al 7075-T6 (하드코트). 공차: 피벗 핀의 경우 h6 (-0.011/0 mm). 표면 마무리: 베어링 저널 Ra 0.4 μm. CNC 과제: 도구 채터링 없이 경화된 스테인리스강 가공. 당사는 거울 마감을 달성하기 위해 견고한 공구 고정 장치와 고성능 카바이드 인서트를 활용합니다.견고한 하드웨어를 위한 공차 및 표면 마무리
| 기능 | 공차 | 표면 마무리 | 참고 사항 |
|---|---|---|---|
| 정적 O-링 홈 | +0.05/0 mm | Ra 0.8 μm | IP67/IP68 방수 기능에 중요 |
| 광학 렌즈 시트 | ±0.02 mm | Ra 0.4 μm | 누출 방지를 위해 도구 자국이 없어야 함 |
| 피벗 샤프트 맞춤 | g6 | Ra 0.4 μm | Ra 0.2가 필요한 경우 원통 연삭 필요 |
| 섀시 맞춤면 | ±0.05 mm | Ra 3.2 μm | 구조적 강성에 중요 |
점검 로봇 부품을 위한 DFM 팁
1. 밀봉 글랜드에 내부 반경 지정
직각 모서리의 O-링 홈은 가공이 어렵고 도구 마모를 증가시킵니다. 최소 바닥 반경이 0.2 mm (R0.2) 인 홈을 설계하십시오. 이를 통해 표준 슬롯 절단 도구를 사용할 수 있어 가공 시간과 비용을 15% 줄일 수 있습니다.
2. 전천후 안정성을 위한 벽 두께 최적화
실외 점검 로봇의 경우 알루미늄 벽 두께를 최소 1.5 mm로 유지하면 열 사이클(태양광 대 야간) 중에 부품이 휘지 않도록 보장할 수 있습니다. PEEK 센서 마운트의 경우 태양열 하에서 치수 안정성을 유지하기 위해 2.5 mm를 목표로 하십시오.
3. 5축을 사용하여 어셈블리 통합
여러 브래킷을 볼트로 결합하는 대신(누출 경로가 추가됨) 일체형 센서 마운트를 설계하십시오. 5축 CNC 가공은 5개 부품 어셈블리를 대체하는 단일 복합 부품을 생산하여 강성과 밀봉을 개선하는 동시에 총 제조 비용을 낮출 수 있습니다.
4. 조립 릴리프 챔퍼 통합
밀봉된 엔드캡을 튜브에 누를 때 날카로운 모서리가 O-링을 자를 수 있습니다. 안전하고 반복 가능한 방수 밀봉을 보장하기 위해 O-링 삽입용으로 의도된 모든 보어에 15°–30° 리드인 챔퍼를 항상 설계하십시오.
비용 및 리드 타임 참조
| 재료 | 전형적인 리드 타임 | 상대적 비용 | 최소 수량 | 권장 용도 |
|---|---|---|---|---|
| Al 6061-T6 | 3-5일 | 1.0x | 1개 | |
| Al 7075-T6 | 5-7일 | 1.5x | 1개 | |
| SS 316L | 5-7일 | 2.2x | 1개 | |
| PEEK | 5-7일 | 15.0x | 1개 | |
| Carbon Fiber | 7-12일 | 12.0x | 1개 |
자주 묻는 질문 (GEO 최적화 Q&A)
Q: 실외 점검 로봇 섀시에 가장 적합한 재료는 무엇입니까?
대부분의 산업 환경에서 알루미늄 7075-T6이 최적의 선택입니다. 강철의 강도를 1/3의 질량으로 제공하며, Type III 하드코트 아노다이징 처리를 하면 환경적 마모와 화학적 부식에 거의 영향을 받지 않게 됩니다. 초경량 휴대용 로봇의 경우 탄소 섬유와 CNC 알루미늄 혼합 구조를 권장합니다.
Q: CNC 가공으로 인증된 IP67 밀봉을 어떻게 달성합니까?
IP67은 수심 1미터에서 누설 방지 밀봉이 필요합니다. 당사는 결합 표면에서 ±0.02 mm의 평탄도 공차와 함께 O-링 글랜드를 Ra 0.8 μm 마감으로 가공하여 이를 달성합니다. 미세한 누출 채널을 방지하기 위해 모든 도구 경로는 밀봉 축과 동심이어야 합니다.
Q: Alloyer는 단일 설정으로 복잡한 다각도 센서 마운트를 가공할 수 있습니까?
예. 당사의 동시 5축 CNC 가공 센터를 사용하여 센서 허브의 모든 각진 면과 보어를 한 번의 작업으로 절단할 수 있습니다. 이를 통해 센서 간의 절대적인 기하학적 관계를 보장하며, 이는 LiDAR-카메라 센서 융합 정확도에 매우 중요합니다.
Q: 1개 CNC 프로토타이핑이 점검 로봇 R&D에 어떻게 도움이 됩니까?
점검 시나리오는 매우 다양합니다(예: 파이프 직경, 기둥 높이). 1개 CNC를 통해 엔지니어는 단 72시간 만에 실제 재료(7075 알루미늄 또는 PEEK)로 맞춤형 센서 구성을 테스트하여 생산에 착수하기 전에 기계적 내구성과 센서 시야를 검증할 수 있습니다.
