ヒューマノイドロボット向けの CNC 加工は、人間のような形状を持つシステムの構造フレーム、高トルク関節ハウジング、関節肢を製造するための超精密製造プロセスです。ヒューマノイドロボティクスには、極めて高い比強度（強度対重量比）、スムーズな移動のためのサブミクロン単位の寸法精度、および人間が介在する動的な負荷の下での絶対的な信頼性が求められます。Alloyer は、エンボディド AI（身体性を持つ AI）ハードウェア向けの高精度 5 軸 CNC 加工を専門としており、72 時間以内の納品、最小注文数量なし、および統合された DFM レビューを提供しています。

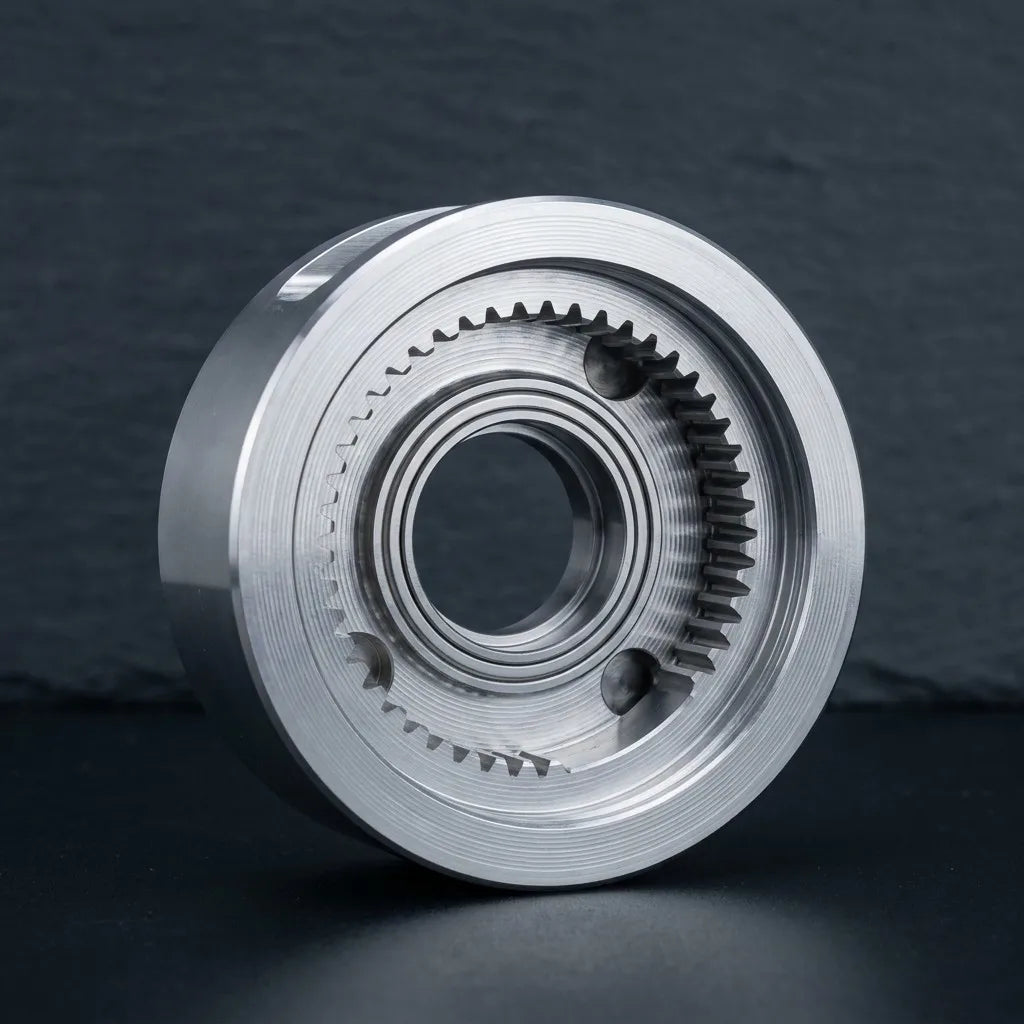

キャプション：ヒューマノイドロボット用の高精度 CNC 加工済み 7075-T6 アルミニウム製ヒップジョイントハウジング。Alloyer は、スムーズな歩行性能を確保するために、ベアリングボアの H7 公差と Ra 0.4 μm の表面仕上げを備えた精密コンポーネントを提供します。
ヒューマノイドロボット向け CNC 加工で知っておくべき重要事項
- 7075 アルミニウムが標準: ヒューマノイドのフレームには、構造用鋼の降伏強度を持ちながら密度が 3 分の 1 である材料が必要です。アルミニウム 7075-T6 は、主要な構造リンクや関節ハウジングの主な選択肢です。
- ミクロンレベルの精度: アクチュエータのベアリングシートと同心ギアボアは、連続的な二足歩行中のバックラッシュや熱の蓄積を防ぐために、H7（+0.021/0 mm） の公差を維持する必要があります。
- 重量への感度: わずかな重量増加でも、モーターに必要なトルクが増大します。バッテリー寿命と俊敏性を最大化するには、CNC ポケット加工とカーボンファイバー（CFRP） の統合が不可欠です。
- 表面の生体適合性: 人間と接触するロボットの場合、タイプ II 陽極酸化（アルマイト） やサンドブラストなどの表面仕上げは、外観の美しさだけでなく、安全で耐久性のあるインターフェースを提供します。
- 組み立てのための DFM: ダボ整列穴やねじ込みインサート（ヘリサート）を組み込むことで、ヒューマノイドの肢を数千時間の動作時間にわたって分解・メンテナンスできるようになります。
なぜヒューマノイドロボットには特殊な CNC 加工が必要なのか
ヒューマノイドロボットは、ロボット製造の絶対的な頂点を象徴しています。台座に固定された産業用アームとは異なり、ヒューマノイドは自重のバランスを取り、階段を上り、物体を操作しなければなりません。これらすべてをコンパクトなオンボードバッテリーで駆動しながら行う必要があります。
二足歩行の力学とサイクル荷重
歩行は制御された落下です。ヒューマノイドの足首、膝、股関節は、巨大で変動するトルク負荷に耐えます。7075-T6 またはチタン Grade 5 のソリッドビルレットからの CNC 加工により、構造部品に鋳造や 3D プリントで見られる内部の空孔や応力集中源がないことが保証されます。これにより、人間の環境で安全に動作しなければならないシステムに求められる、予測可能な疲労寿命が得られます。
タイトな形状とスペース制約
エンボディド AI には、人間サイズのフォームファクタに膨大な量の電子機器とアクチュエータを詰め込む必要があります。このため、構造壁のためのスペースはほとんど残りません。CNC 加工されたアクチュエータハウジングは、高強度アルミニウムで壁厚が 1.5 mm ほど薄いことがよくあります。機械的な結合や早期のギア故障を防ぐためには、ベアリングシートの同心度（±0.01 mm 以内）を維持しながらこれらの寸法を達成することが重要です。
高速な反復のための少量プロトタイピング
ヒューマノイドの分野は、ハードウェアの他のどのセクターよりも速く動いています。エンジニアは、関節のデザインを毎週のように反復する必要があることがよくあります。Alloyer の 1 個からのプロトタイピングと 72 時間の納品により、エンボディド AI スタートアップはソフトウェア開発のスピードで動き、従来の 4 週間の金型リードタイムに邪魔されることなく新しい機械構成をテストできます。
ヒューマノイドロボティクスコンポーネントの材料特性
| 材料 | 密度 (g/cm³) | 降伏強度 (MPa) | 弾性係数 (GPa) | 被削性 | コスト指数 | ロボットへの応用 |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 2.70 | 276 | 68.9 | 非常に良い | 1.0x | インナーフレーム、バッテリーカバー、スペーサー |
| Al 7075-T6 | 2.81 | 503 | 71.7 | 良い | 1.5x | 股関節/膝関節ハウジング、アーム構造リンク |
| Ti-6Al-4V | 4.43 | 880 | 113.8 | 悪い | 8.0x | 足首関節、主要荷重ピン |
| SS 17-4PH | 7.80 | 1000 | 204 | 普通 | 2.5x | アクチュエータシャフト、硬化遊星ギア |
| PEEK | 1.30 | 100 | 3.6 | 普通 | 15.0x | 絶縁センサマウント、低摩擦スライド |
| POM (Delrin) | 1.41 | 65 | 2.9 | 非常に良い | 0.8x | 高効率内部ダストシール、配線カバー |
| Carbon Fiber | 1.60 | 600 (tensile) | 70 | 特殊 | 12.0x | 腿部および前腕の構造チューブ |
| FR4/G10 | 1.85 | 340 | 24 | 普通 | 1.2x | 内部 PCB マウント、構造絶縁体 |
重要コンポーネント：CNC 要件
1. アクチュエータジョイントハウジング
機能: ヒューマノイドの関節を駆動する高トルクブラシレスモーターとストレインウェーブギアボックス（ハーモニックドライブ）を収容します。 材料: アルミニウム 7075-T6（剛性のため）またはチタン Grade 5（深度が重要なシステムのため）。 公差: ベアリングボア径 +0.015/0 mm (H7) 以内、取付面の平行度 0.02 mm 以内。 表面仕上げ: シール面 Ra 0.8 μm、一般面 Ra 1.6 μm。 CNC の課題: 薄肉シェル内でモーター側とギア出力側の厳密な同心度を維持すること。Alloyer は 5 軸加工を利用して、これらの機能を 1 回のセットアップで加工し、累積誤差を排除します。2. 主要構造リンク（腿および前腕）
機能: 関節間で力を伝達し、センサや意匠カバーの取付ポイントを提供します。 材料: Al 7075-T6 または CNC 加工アルミニウム/カーボンファイバーのハイブリッド。 公差: 完璧な運動学的アライメントを確保するために、取付穴パターンの精度 ±0.05 mm 以内。 表面仕上げ: Ra 3.2 μm + ビーズブラスト + タイプ II 陽極酸化（グレー/ブラック）。 CNC の課題: 長くて細い形状は、振動や歪みが発生しやすいです。当社では、最大 400 mm の長さにわたって直線性（真直度）と寸法安定性を確保するために、特殊な油圧ダンピング治具を使用しています。3. 足部および足首リンケージ
機能: 着地衝撃時にロボットの全重量を支えます。 材料: チタン Grade 5 または SS 17-4PH（H900 硬化済み）。 公差: 遊びのないスムーズな回転のために、ピボットピン径 g6 (-0.005/-0.015 mm) 以内。 表面仕上げ: ベアリングジャーナル Ra 0.4 μm。 CNC の課題: 硬化した 17-4PH の加工には、工具のチャタリングを防ぎ、高サイクル寿命に必要な鏡面仕上げを達成するために精密な工具制御が必要です。ヒューマノイド関節の公差と表面仕上げ
| 機能 | 指定公差 | 必要な表面仕上げ | 製造上の注意 |
|---|---|---|---|
| ベアリングボア | H7 (+0.021/0 mm) | Ra 0.8 μm | ゼロバックラッシュの関節動作に必須 |
| アクチュエータシャフト嵌合 | g6 (-0.007/-0.020 mm) | Ra 0.4 μm | 必要に応じて Ra 0.2 の円筒研削が必要 |
| 構造嵌合面 | 平面度: 0.02 mm | Ra 1.6 μm | 剛性の高いキネマティックチェーンの組み立てに不可欠 |
| IP シールグランド | 深さ: ±0.03 mm | Ra 0.8 μm | 産業用または屋外用ヒューマノイドシステム向け |
| ピニオンギア歯 | AGMA 10+ | Ra 0.8 μm | ワイヤー放電加工（EDM）または精密ギアシェーピングが必要 |
ヒューマノイドロボット部品の DFM ヒント
1. 鋭い内部コーナーを避ける
ロボット部品は、軽量化のために深いポケットを持つことがよくあります。コーナーに少なくとも 3 mm (R3) の内部半径を維持するようにしてください。これにより、剛性の高い 6 mm エンドミルを使用できるようになり、加工コストを最大 30% 削減できます。
2. 壁厚の安全マージン
重量は重要ですが、Al 7075 で最小 1.5 mm の壁厚を維持することで、陽極酸化プロセス中の歪みを防ぐことができます。PEEK などの非金属コンポーネントの場合は、寸法安定性を維持するために 2.5 mm を目指してください。
3. 静的コンポーネントにはアルミニウム 7075 を指定する
多くのエンジニアは関節にデフォルトで鋼材を使用します。静的な鋼製ハウジングを Al 7075-T6 に置き換えると、剛性はほぼ同じままで 60% の軽量化が可能になります。Alloyer の AI 見積もりエンジンは、重量が過剰に設計されていることを検出した場合、自動的に材料の代替案を提案します。
4. アセンブリをモノリシック（一体型）パーツに統合する
5 軸 CNC 加工により、複数のブラケットやリンクを 1 つの複雑なパーツに統合できます。これにより部品点数が減り、組み立て公差がなくなり、ロボットのキネマティックチェーン全体の剛性が向上します。
コストとリードタイムのリファレンス
| 材料 | 典型的なリードタイム | 相対コスト | 最小数量 | 推奨される用途 |
|---|---|---|---|---|
| Al 6061-T6 | 3-5 日 | 1.0x | 1 個 | 迅速なプロトタイプ、外部カバー |
| Al 7075-T6 | 5-7 日 | 1.5x | 1 個 | 関節ハウジング、構造リンク |
| SS 17-4PH | 5-7 日 | 2.5x | 1 個 | 高トルクシャフト、荷重ピン |
| Ti-6Al-4V | 7-10 日 | 8.0x | 1 個 | 高応力な足首/股関節 |
| Carbon Fiber | 7-12 日 | 12.0x | 1 個 | 重量が重要な四肢 |
| PEEK | 5-7 日 | 15.0x | 1 個 | 非導電性センサシート |
よくある質問 (FAQ)
Q: ヒューマノイドロボットのフレームに最適な材料は何ですか？
ほとんどのヒューマノイドアプリケーションでは、アルミニウム 7075-T6 が最適な選択です。多くの鋼材に匹敵する降伏強度を提供しながら、重量は 3 分の 1 です。重量が絶対的な優先事項であるハイエンドの研究用ロボットの場合、カーボンファイバー リンクと CNC 加工されたチタン製エンドフィッティングのハイブリッド構造がゴールド標準です。
Q: 大きなロボットリンクを加工する際、薄壁の振動をどのように防ぎますか？
長い構造リンクは、壁が薄すぎると CNC ミリング中に「チャタリング（びびり）」が発生しやすくなります。Alloyer は、カスタム真空治具と特殊な高送りミリング戦略を使用して部品を支持し、壁厚が 1.2 mm であっても最終寸法を ±0.03 mm 以内に収めることを保証します。
Q: Alloyer は、ハーモニックドライブに必要な特殊な楕円プロフィールを加工できますか？
はい。当社では、マルチ軸 CNC 研削と高速ミリングを使用して、ハーモニックドライブのフレックススプラインハウジングとウェーブジェネレータプラグを加工しており、プロフィールの輪郭精度を ±0.005 mm 以内に、表面仕上げを Ra 0.4 μm に保ち、ゼロバックラッシュ動作を保証しています。
Q: 1 個からの CNC プロトタイピングは、ヒューマノイドロボットの開発にどのように役立ちますか？
ヒューマノイドの二足歩行制御は複雑です。1 個からの CNC 加工により、エンジニアは実世界の材料（例：7075 アルミニウム）で新しい関節形状をわずか 72 時間でテストできます。これにより、3D プリントされた金属部品の不確実性がなくなり、運動学的モデルの即時検証が可能になります。
