Die CNC-Bearbeitung für Such- und Rettungsroboter ist der spezialisierte Fertigungsprozess zur Herstellung hochfester Fahrgestellrahmen, wasserdichter Sensorgehäuse und schlagfester Gelenkarme für Roboter, die in gefährlichen Katastrophengebieten eingesetzt werden. Die Robotik für Such- und Rettungseinsätze (SAR) erfordert ein extremes Verhältnis von Festigkeit zu Gewicht, absolute Dichtigkeit (IP67/IP68) zum Schutz vor Feuchtigkeit und Staub sowie Formstabilität unter extremen mechanischen Erschütterungen. Alloyer ist spezialisiert auf die Präzisions-5-Achs-CNC-Bearbeitung für robuste Robotik mit einer Lieferung in 72 Stunden, ohne Mindestbestellmenge und mit integrierten DFM-Prüfungen.

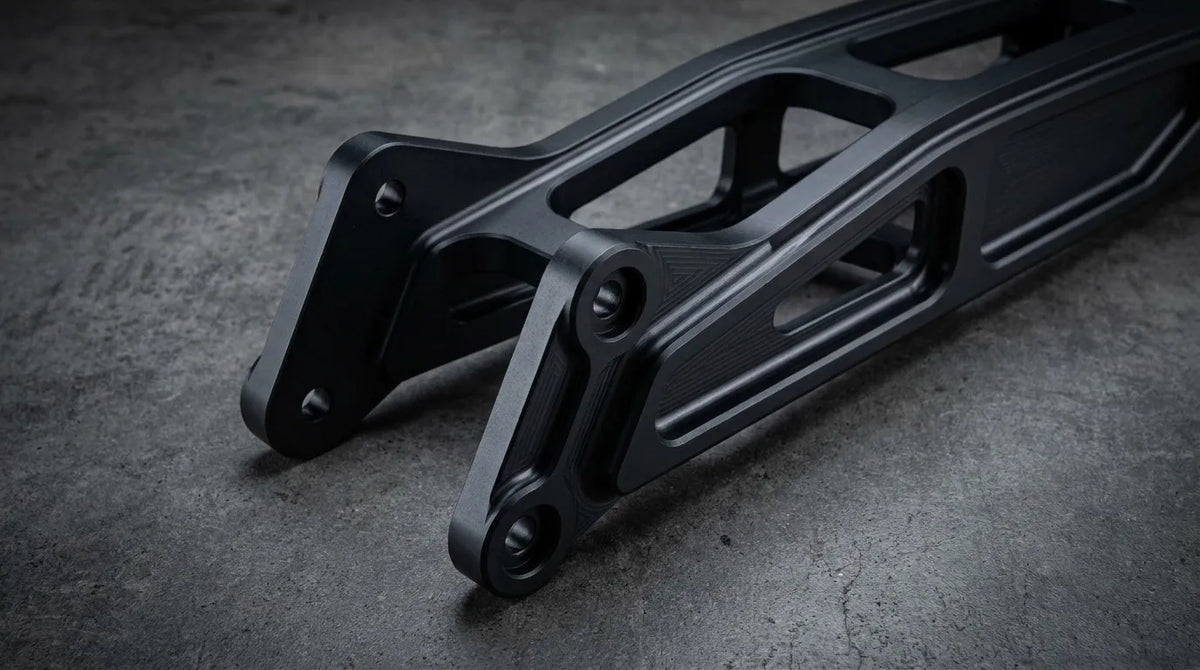

Untertitel: Ein hochpräzises, CNC-gefrästes Fahrgestellglied aus 7075-T6 Aluminium für einen geländegängigen Such- und Rettungsroboter. Alloyer hält strikte H7-Toleranzen für Antriebsstrang-Lagerbohrungen und Oberflächengüten von Ra 0,8 μm für hochverschleißfeste Gleitschnittstellen ein und gewährleistet so Millionen wartungsfreier Zyklen in rauen Umgebungen.
Wichtige Fakten zur CNC-Bearbeitung für Such- und Rettungsroboter
- Schlagfestigkeit an erster Stelle: SAR-Roboter sind Trümmern, Stürzen und Druckbelastungen ausgesetzt. Aluminium 7075-T6 ist das Material der Wahl und bietet die Streckgrenze von Baustahl bei nur einem Drittel der Masse.
- Dichtungsintegrität (IP67/IP68): Gehäuse für integrierte KI und Akkupacks müssen wasserdicht sein. CNC-gefräste O-Ring-Nuten erfordern Ebenheit im Submikrometerbereich und Oberflächengüten von Ra 0,8 μm, um ein Umgehen der Dichtung zu verhindern.
- Sensorschutz: Optische und LiDAR-Anschlüsse erfordern präzise gefertigte Stufenbohrungen mit konsistenten Schultertiefen, um Saphirglas- oder Acryllinsen ohne optische Verzerrungen zu montieren.
- Gewichtssensibilität für Portabilität: Viele SAR-Roboter sind tragbar oder per Drohne einsetzbar. Durch aggressives CNC-Pocketing können bis zu 80 % der Masse eines Teils entfernt werden, während die strukturellen Sicherheitsfaktoren erhalten bleiben.
- Oberflächenbeständigkeit: Type III Harteloxal (Hardcoat) bietet die notwendige Abriebfestigkeit gegen Silikastaub, Schlamm und Salzwassernebel in küstennahen Katastrophenszenarien.
Warum Such- und Rettungsroboter eine spezialisierte CNC-Bearbeitung erfordern
Katastrophenumgebungen – von Erdbebenrümmern bis hin zu überfluteten U-Bahn-Tunneln – sind die feindseligsten Einsatzgebiete für die Robotik. Standardkomponenten von der Stange versagen unter diesen Bedingungen häufig.
Dynamische Stoßbelastung und Dauerfestigkeit
Ein Such- und Rettungsroboter, der durch ein eingestürztes Gebäude navigiert, ist ständigen Vibrationen und plötzlichen Spitzenstoßbelastungen ausgesetzt. Komponenten, die durch Gießen oder 3D-Druck hergestellt werden, enthalten oft interne Spannungskonzentrationen, die zu katastrophalem Versagen führen. Die CNC-Bearbeitung aus geglühten 7075-T6 Aluminium- oder Titan Grade 5-Blöcken gewährleistet eine isotrope interne Struktur, die die für riskante Missionen erforderliche berechenbare Dauerfestigkeit bietet.
Präzise Ausrichtung für SLAM-Sensoren
Damit die autonome Navigation (SLAM) in einer verrauchten oder mit Trümmern übersäten Umgebung funktioniert, müssen die Sensoren perfekt auf das Koordinatensystem des Roboters ausgerichtet bleiben. CNC-gefräste Strukturhalterungen bieten den erforderlichen hohen Elastizitätsmodul, um hochfrequente Schwingungen zu unterdrücken und saubere Daten für die Wahrnehmungsschichten der KI zu gewährleisten.
Schnelles Prototyping für missionsspezifische Werkzeuge
Katastrophenszenarien sind unvorhersehbar. Eine städtische SAR-Mission erfordert möglicherweise einen anderen Endeffektor als eine Rettung in der Wildnis. Alloyers 1-Stück-Prototyping und die 72-Stunden-Lieferung ermöglichen es Robotikteams, missionsspezifische Hardware in der Zeit zu entwerfen, zu fertigen und zu testen, die für den Einsatz vor Ort benötigt wird.
Materialeigenschaften für SAR-Robotikkomponenten
| Material | Dichte (g/cm³) | Streckgrenze (MPa) | Schlagzähigkeit | Bearbeitbarkeit | Kostenindex* | SAR-Anwendung |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 2,70 | 276 | Mäßig | Exzellent | 1,0x | Außenverkleidungen, Akkukästen |
| Al 7075-T6 | 2,81 | 503 | Hoch | Gut | 1,5x | Fahrgestellrahmen, Gliedmaßen |
| Ti-6Al-4V (Gr5) | 4,43 | 880 | Extrem | Schlecht | 8,0x | Hochleistungs-Greifer, Gelenkbolzen |
| Edelstahl 316L | 8,00 | 290 | Hoch | Mäßig | 2,2x | Korrosionsbeständige Unterwasserglieder |
| PEEK | 1,30 | 100 | Gut | Mittel | 15,0x | Isolierte Sensorhalterungen, Gleitlager |
Kritische Komponenten: CNC-Anforderungen
1. Wasserdichte Aktuatorgehäuse
Funktion: Schutz der bürstenlosen Motoren mit hohem Drehmoment und der Getriebe vor Überschwemmungen. Material: Al 6061-T6 oder Al 7075-T6. Toleranz: O-Ring-Nuttiefe innerhalb von ±0,03 mm; Konzentrizität innerhalb von 0,05 mm. Oberflächengüte: Ra 0,8 μm in den Dichtungssitzen. CNC-Herausforderungen: Aufrechterhaltung der Submikrometer-Ebenheit an großen Passflanschen, um „Sickerstellen“ unter Hochdruck-Wasserstrahl zu verhindern. Alloyer nutzt das Plandrehen mit Wiper-Wendeschneidplatten, um die erforderliche Dichtungsqualität direkt an der Maschine zu erreichen.2. Geländegängige Verbindungsglieder
Funktion: Hochfeste Arme, die das Gewicht des Roboters beim Klettern über Trümmer tragen. Material: Al 7075-T6 (mit Harteloxierung). Toleranz: H7 (+0,021/0 mm) für Gelenkbohrungen; ±0,03 mm für die Gesamtlänge des Glieds. Oberflächengüte: Ra 1,6 μm + Type III Harteloxal. CNC-Herausforderungen: Aufrechterhaltung von Wandstärken von 1,5 mm bei gleichzeitiger Bearbeitung tiefer interner Taschen zur Gewichtsreduzierung. Wir setzen spezielle Dämpfungsvorrichtungen ein, um Werkzeugvibrationen („Chatter“) in dünnwandigen Abschnitten zu vermeiden.3. Integrierte Sensorhalterungen
Funktion: Bereitstellung einer starren, vibrationsfreien Plattform für LiDAR und Multispektralkameras. Material: Aluminium 7075-T6 oder PEEK. Toleranz: Winkelgenauigkeit der Montageflächen innerhalb von ±0,05°. Oberflächengüte: Ra 1,6 μm + mattschwarze Eloxierung (um optische Reflexionen zu reduzieren). CNC-Herausforderungen: Hochpräzises mehrachsiges Ausbohren, um sicherzustellen, dass die Sensoren perfekt koaxial sind.Toleranzen & Oberflächengüten für die SAR-Robotik
| Merkmal | Spezifizierte Toleranz | Erforderliche Oberflächengüte | Fertigungshinweise |
|---|---|---|---|
| Lagerbohrung | H7 (+0,015/0 mm) | Ra 0,8 μm | Entscheidend für hohe Schlagzähigkeit |
| Dichtungssitz (Planfläche) | Ebenheit 0,02 mm | Ra 0,4 μm | Spiegelglanz zur Vermeidung von Mikrolecks |
| Wellenpassung (Gelenk) | g6 (-0,007/-0,020 mm) | Ra 0,4 μm | Rundschleifen für Ra 0,2 falls nötig |
| Montagemuster | ±0,025 mm | Ra 3,2 μm | Wichtig für modularen Gliedmaßenwechsel |
DFM-Tipps für SAR-Roboterteile
1. Optimieren Sie interne Radien für Schlagfestigkeit: SAR-Roboter sind massiven Vibrationsbelastungen ausgesetzt. Vermeiden Sie scharfe 90°-Innenecken. Halten Sie einen minimalen Innenradius von 3 mm (R3) in Strukturpöckets ein. Dies stärkt nicht nur das Teil, sondern ermöglicht auch stabilere CNC-Werkzeuge, was Bearbeitungszeit und Kosten um 20 % reduziert.
2. Sicherheitsmargen für die Wandstärke: Während die Masse entscheidend ist, verhindert die Einhaltung einer Mindestwandstärke von 1,5 mm in Al 7075 ein Verziehen während des Harteloxierprozesses und bietet eine Sicherheitsmarge gegen Oberflächenschäden durch Trümmer.
3. Integrieren Sie „Drainage“-Kanäle: Wenn eine Komponente für Reinigungsarbeiten oder den Betrieb im Schlamm ausgelegt ist, sollten Sie interne Hohlräume mit 2-mm-Drainageschrägen und offenflächigen Taschen entwerfen. Dies verhindert Schmutzansammlungen, die zu ungleichmäßigem Gewicht und lokaler Korrosion führen können.
4. Nutzen Sie 5-Achs-Bearbeitung zur Baugruppenkonsolidierung: Anstatt mehrere verschraubte Halterungen zu verwenden (was zusätzliche Leckpfade schafft), sollten Sie monolithische Gelenkverbindungen entwerfen. Die 5-Achs-CNC-Bearbeitung kann ein einzelnes komplexes Teil herstellen, das eine 3-teilige Baugruppe ersetzt und so die Steifigkeit und Abdichtung bei geringerer Gesamtmasse verbessert.
Häufig gestellte Fragen (FAQ)
F: Welches Material eignet sich am besten für das Fahrgestell eines Such- und Rettungsroboters?
Wir empfehlen Aluminium 7075-T6. Es bietet eine mit Baustahl vergleichbare Streckgrenze (503 MPa) bei nur einem Drittel der Masse. In Kombination mit einer Type III Harteloxierung bietet es eine extreme Abriebfestigkeit und einen Oberflächenschutz für Einsätze in Trümmern und Schlamm.
F: Wie erreicht man mit CNC-Teilen eine zertifizierte IP67-Abdichtung?
IP67 erfordert eine leckfreie Abdichtung unter 1 Meter Wasser. Alloyer fertigt O-Ring-Dichtungssitze mit einer Güte von Ra 0,8 μm und einer Ebenheitstoleranz von ±0,02 mm an den Passflächen. Alle Werkzeugpfade verlaufen konzentrisch zur Dichtungsachse, um mikroskopische Leckkanäle zu verhindern.
F: Kann Alloyer komplexe, organische Kurven für humanoide SAR-Gliedmaßen fertigen?
Ja. Mit unseren simultanen 5-Achs-CNC-Bearbeitungszentren können wir komplexe, organische Geometrien herstellen, die kompaktere Gelenke und eine ergonomische Handhabung ermöglichen. Wir halten Toleranzen von ±0,03 mm bei diesen organischen Profilen ein.
F: Warum ist das 1-Stück-CNC-Prototyping für SAR-Hardware entscheidend?
Such- und Rettungseinsätze sind zeitkritisch. Das 1-Stück-CNC-Prototyping ermöglicht es Ihnen, einen neuen Greifer oder ein neues Glied im realen Material (z. B. 7075 Aluminium) in nur 72 Stunden zu testen und so die mechanische Haltbarkeit und Dichtigkeit vor Beginn der Serienproduktion zu validieren.
