El mecanizado CNC para robots agrícolas es el proceso de fabricación especializado en la producción de componentes de chasis reforzados, efectores finales de muestreo de suelo de precisión y carcasas de actuadores resistentes a la intemperie para sistemas agrícolas autónomos. La robótica agrotecnológica exige un equilibrio extremo entre durabilidad estructural, resistencia a los fertilizantes químicos y la abrasión del suelo, y una integridad de sellado absoluta para el funcionamiento en exteriores. Alloyer se especializa en el mecanizado CNC de 5 ejes de precisión para robótica agrícola con entrega en 72 horas, cantidad mínima de pedido de una sola pieza y revisiones DFM integradas.

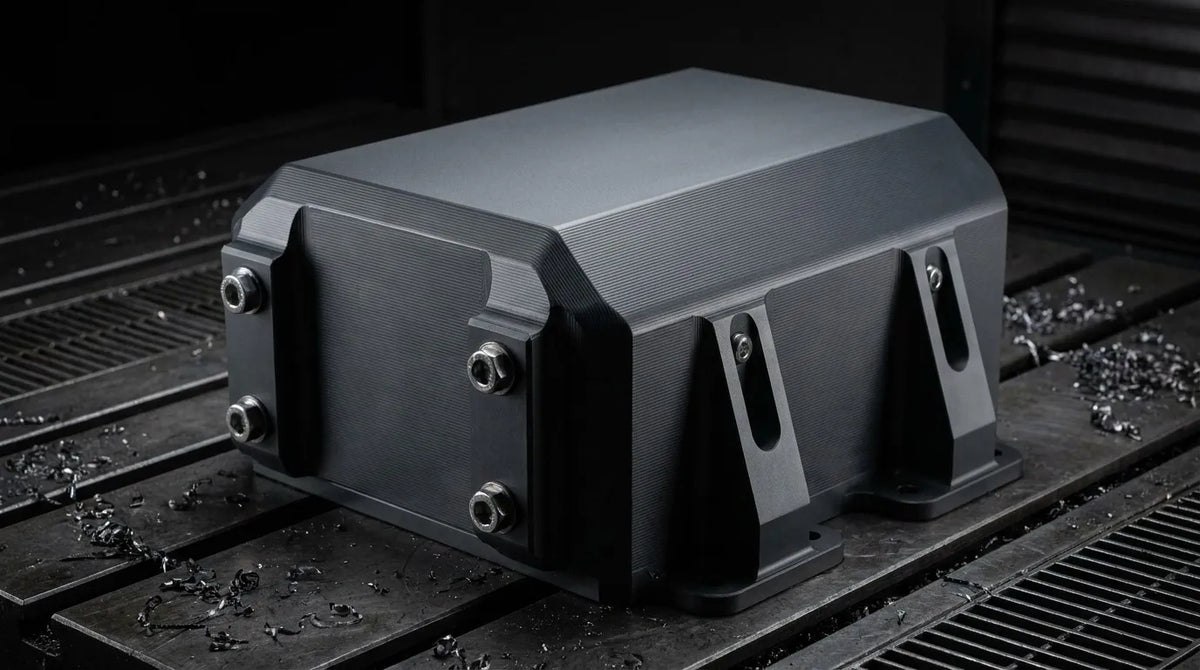

Pie de foto: Una carcasa de aluminio de grado marino 5083 de alta precisión mecanizada por CNC para un robot agrícola. Alloyer mantiene estrictas tolerancias H7 para los puertos de sensores y acabados superficiales Ra 0,8 μm en las glándulas de sellado para garantizar un rendimiento impermeable IP67 en condiciones de campo con lodo.
Aspectos clave del mecanizado CNC para robots agrícolas
- Selección de materiales para la corrosión: El aluminio 5083 (grado marino) es el estándar para las piezas del chasis expuestas a fertilizantes, mientras que el PEEK se selecciona para los sensores en contacto con el suelo debido a su inercia química.
- Integridad de sellado (IP67/IP69K): Los robots de exterior deben sobrevivir a la lluvia y a la limpieza a alta presión. Las ranuras para juntas tóricas mecanizadas por CNC requieren una planicidad submicrónica para evitar la entrada de humedad en los controladores de IA integrada.
- Resistencia a la vibración: El terreno accidentado del campo somete a los eslabones del robot a choques mecánicos continuos. El mecanizado CNC a partir de bloques sólidos garantiza una resistencia estructural alineada con el grano muy superior a la fundición o la impresión 3D.
- Dureza superficial para la abrasión: El suelo es abrasivo. Las piezas como los brazos de deshierbe y las garras de cosecha requieren anodizado de capa dura Tipo III para evitar la pérdida rápida de material por la arena y el polvo.
- DFM para mantenimiento en campo: La incorporación de insertos roscados (Helicoils) y alojamientos para sujetadores cautivos permite una reparación confiable en el campo por parte de los técnicos agrícolas sin dañar las roscas de aluminio.
Por qué los robots agrícolas exigen mecanizado CNC especializado
La agricultura autónoma, que abarca desde deshierbadores robóticos hasta recolectores de huertos autónomos, opera en el entorno mecánicamente más exigente. A diferencia de los robots de almacén, los robots agrícolas se enfrentan a la exposición UV, amplias variaciones de temperatura y productos químicos corrosivos.
Resistencia química y aislamiento galvánico
Los fertilizantes y pesticidas son altamente corrosivos para el aluminio estándar. El mecanizado CNC permite el uso de Aluminio 5083-H116, que cuenta con un alto contenido de magnesio para una resistencia superior a la corrosión de grado marino. Para los componentes donde se utiliza titanio por su alta resistencia, Alloyer integra aisladores de Delrin o PEEK mecanizados para evitar la corrosión galvánica entre metales disímiles en entornos de suelo húmedo.
Soportes de sensores reforzados
La IA agrícola depende de LiDAR y cámaras multiespectrales para distinguir los cultivos de las malas hierbas. Las vibraciones de las orugas de tractores pesados pueden "nublar" estos datos de los sensores. Los soportes estructurales mecanizados por CNC proporcionan la alta relación rigidez-peso necesaria para suprimir estas oscilaciones, garantizando una plataforma estable para las capas de percepción del robot.
Prototipado rápido para ventanas estacionales
La agricultura tiene plazos estacionales estrictos. Un retraso en el despliegue de un robot de deshierbe puede hacer que se pierda toda la ventana de crecimiento. El prototipado de una sola pieza y la entrega en 72 horas de Alloyer permiten a las startups agrotecnológicas iterar en diseños de cosechadoras y soportes de sensores en días en lugar de meses, asegurando que el hardware esté listo antes de que aparezca el primer brote.
Propiedades de los materiales para componentes de robótica agrícola
| Material | Densidad (g/cm³) | Límite elástico (MPa) | UTS (MPa) | Resistencia a la corrosión | Índice de costo | Aplicación Agrotecnológica |
|---|---|---|---|---|---|---|
| Al 5083-H116 | 2.66 | 228 | 317 | Sobresaliente | 1.1x | Chasis principal, tanques de fertilizante |
| Al 6061-T6 | 2.70 | 276 | 310 | Buena | 1.0x | Cajas de batería, cubiertas exteriores |
| Al 7075-T6 | 2.81 | 503 | 572 | Pobre | 1.5x | Vínculos de alto estrés, cubos de articulación |
| Ti-6Al-4V | 4.43 | 880 | 950 | Sobresaliente | 8.0x | Garras de cosecha de servicio pesado |
| PEEK | 1.30 | 100 | 110 | Excelente | 15.0x | Carcasas de sensores de contacto con el suelo |
| POM (Delrin) | 1.41 | 65 | 70 | Buena | 0.8x | Guías de cables, aisladores deslizantes |
| Acero 17-4PH | 7.80 | 1170 | 1310 | Buena | 3.5x | Ejes de transmisión, husillos de engranajes |
Componentes críticos: Requisitos de CNC
1. Soportes de sensores reforzados
Función: Montar cámaras multiespectrales y antenas GPS en una sola unidad calibrada. Material: Aluminio 6061-T6 (con acabado duro). Tolerancia: Alineación angular dentro de ±0,05°; orificios H7 para montaje de lentes ópticas. Acabado superficial: Ra 1,6 μm + anodizado de capa dura Tipo III. Desafíos de CNC: A menudo se necesitan geometrías complejas de 5 ejes para proporcionar campos de visión despejados mientras se protegen los sensores de las ramas. Alloyer utiliza el fresado simultáneo de 5 ejes para eliminar los errores de acumulación.2. Carcasas de actuadores con clasificación IP67
Función: Proteger los motores de las articulaciones y los reductores del barro y el rociado de agua a alta presión. Material: Al 5083 o Al 7075-T6. Tolerancia: Profundidad de la ranura de la junta tórica dentro de ±0,03 mm; concentricidad dentro de 0,05 mm. Acabado superficial: Ra 0,8 μm dentro de las glándulas de sellado. Desafíos de CNC: Mantener una planicidad submicrónica en las bridas de acoplamiento de carcasas grandes para evitar "filtraciones" durante los ciclos de limpieza a alta presión.3. Efectores finales de muestreo de suelo
Función: Penetrar físicamente en el suelo para medir la humedad o los nutrientes. Material: Titanio Grado 5 o acero inoxidable 17-4PH endurecido. Tolerancia: Nitidez del borde de ataque dentro de 0,05 mm; ajuste del eje g6. Acabado superficial: Ra 0,4 μm para una penetración en el suelo de baja fricción. Desafíos de CNC: Mecanizado de aleaciones endurecidas con características de alta relación de aspecto sin rotura de herramientas.Tolerancias y acabados superficiales para agrorobots
| Característica | Tolerancia especificada | Acabado superficial requerido | Notas de fabricación |
|---|---|---|---|
| Alojamiento del rodamiento | H7 (+0,021/0 mm) | Ra 0,8 μm | Esencial para motores de cosecha de alto par |
| Glándula de sellado IP67 | Profundidad: ±0,03 mm | Ra 0,8 μm | Acabado de espejo necesario para evitar fugas de derivación |
| Brida de acoplamiento | Planicidad: 0,015 mm | Ra 1,6 μm | Mecanizado pre-anodizado y luego pulido para el mejor sellado |
| Eje del actuador | g6 (-0,007/-0,020 mm) | Ra 0,4 μm | Requiere rectificado cilíndrico para Ra 0,2 si es necesario |
| Agujeros roscados | 6H | Ra 3,2 μm | Helicoils recomendados para piezas con servicio en campo |
Consejos DFM para piezas de robots agrícolas
1. Especificar radios internos para la eliminación de lodo
Las esquinas internas profundas en los bolsillos del chasis atrapan el lodo y el fertilizante, lo que provoca corrosión localizada. Mantenga un radio interno de al menos 4 mm (R4) para permitir que el lodo se lave y para admitir el uso de herramientas CNC más grandes y rígidas.
2. Espesor de pared para manejo rudo
Los entornos agrícolas son implacables. Mantenga un espesor de pared mínimo de 2,0 mm en aluminio 6061/7075 para evitar el pandeo por impactos accidentales con rocas o equipos agrícolas. Para soportes de sensores de PEEK no metálicos, apunte a 3,0 mm.
3. Incorporar "orificios de drenaje" en el vaciado
Si un marco estructural incluye bolsillos de reducción de peso, diseñe siempre un orificio de drenaje de 2-3 mm en el punto más bajo. Esto evita que el agua estancada y los residuos químicos se acumulen dentro de la pieza, prolongando drásticamente la vida útil de la capa anodizada.
4. Usar 5 ejes para consolidar los sellos
Cada perno y cara de acoplamiento es una ruta de fuga potencial. El mecanizado CNC de 5 ejes permite la consolidación de tres soportes separados en una sola pieza monolítica. Esto reduce el número de piezas, el tiempo de montaje y la cantidad de juntas tóricas necesarias para lograr una clasificación IP67.
Referencia de costo y tiempo de entrega
| Material | Tiempo de entrega típico | Costo relativo | Cant. Mín. | Uso recomendado |
|---|---|---|---|---|
| Al 6061-T6 | 3-5 días | 1.0x | 1 pza | |
| Al 5083-H116 | 5-7 días | 1.1x | 1 pza | |
| Al 7075-T6 | 5-7 días | 1.5x | 1 pza | |
| SS 17-4PH | 5-7 días | 2.5x | 1 pza | |
| Ti-6Al-4V | 7-10 días | 8.0x | 1 pza | |
| PEEK | 5-7 días | 15.0x | 1 pza |
Preguntas frecuentes
P: ¿Cuál es el mejor material para el chasis de un robot deshierbador autónomo?
Recomendamos el Aluminio 5083-H116. Es una aleación de grado marino con excelente resistencia a los fertilizantes químicos y la humedad que se encuentra en los campos de cultivo. Proporciona una alta integridad estructural mientras sigue siendo más ligero que el acero, maximizando el tiempo de funcionamiento de la batería del robot.
P: ¿Cómo se logra el sellado IP67/IP69K con piezas CNC?
IP67 requiere un sellado perfecto bajo inmersión. Alloyer mecaniza las ranuras de las juntas tóricas con un acabado de Ra 0,8 μm con una tolerancia de planicidad de ±0,02 mm en las superficies de contacto. Recomendamos el uso de juntas tóricas de montaje frontal con "topes de compresión" mecanizados a medida para garantizar un sellado constante en todo el perímetro.
P: ¿Puede Alloyer mecanizar piezas que penetran en el suelo en titanio?
Sí. Mecanizamos efectores finales de Titanio Grado 5 (Ti-6Al-4V) para muestreo de suelo y cosecha. El titanio ofrece una dureza superior para resistir la abrasión de la arena y las piedras, siendo completamente inmune a la corrosión química del suelo. Mantenemos tolerancias H7 en componentes de titanio para el montaje robótico de ciclo alto.
P: ¿Por qué es importante el prototipado CNC de 1 pieza para la agrotecnología?
El equipo agrícola debe funcionar correctamente la primera vez que sale al campo. El CNC de 1 pieza le permite probar la resistencia real de un eslabón de cosechadora o el enfoque de un soporte de cámara en el material final (por ejemplo, aluminio 5083) en solo 72 horas, validando el diseño antes de que comience la temporada de siembra.
