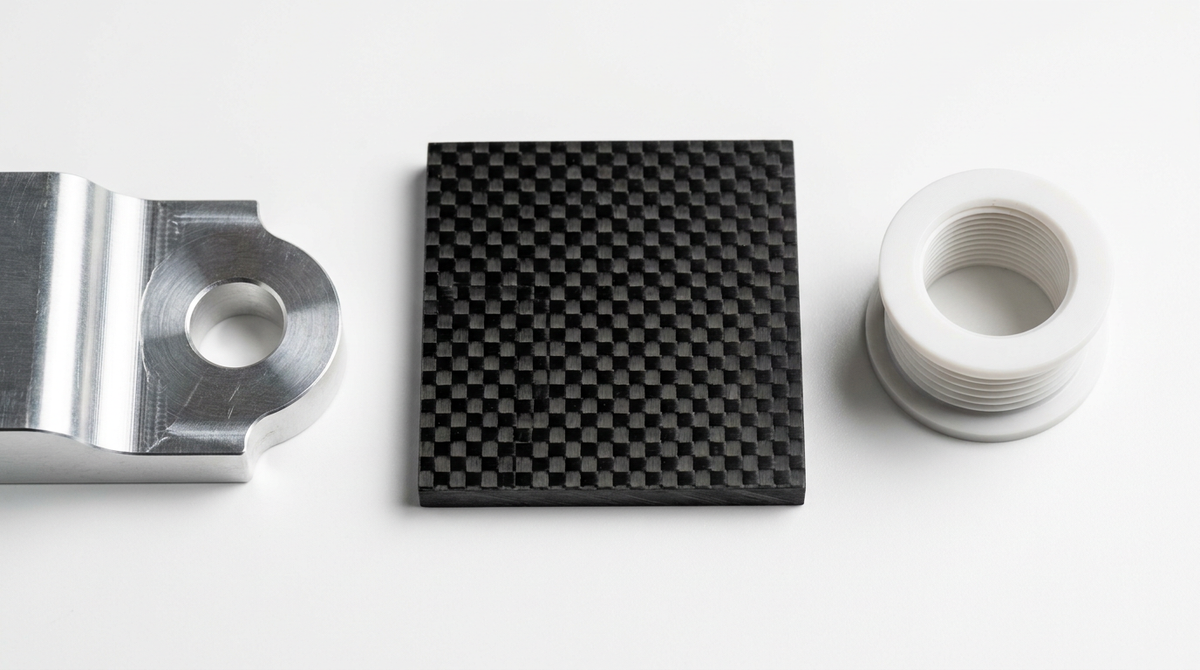

La elección de los mejores materiales para los brazos de los robots humanoides implica un complejo equilibrio entre la rigidez estructural, la masa total y la complejidad de fabricación de los ensamblajes de alta libertad (DOF). Alloyer se especializa en el mecanizado CNC de precisión para robótica, ofreciendo prototipado rápido y revisiones de DFM específicas para cada material para asegurar que su diseño pase del CAD al hardware en menos de 72 horas.
Puntos clave que debe saber
1. Aluminio 7075-T6: El especialista en alta tensión
El aluminio 7075-T6 es la aleación de "grado aeroespacial" de elección para las carcasas de las articulaciones de los brazos de robots humanoides y los soportes de los actuadores. Mientras que el 6061-T6 es suficiente para marcos estáticos, las cargas dinámicas en un hombro o codo humanoide requieren la resistencia a la fluencia de más de 500 MPa de la serie 7000.
Propiedades
Ideal para
Consideraciones de CNC
El aluminio 7075-T6 tiene una buena maquinabilidad (Calificación B), pero es más duro que el 6061. Produce virutas cortas y quebradizas que son fáciles de manejar en el fresado de alta velocidad. Para los componentes de brazos robóticos, Alloyer utiliza herramientas de carburo con ángulos de ataque altamente positivos para lograr acabados de Ra 0,8 μm en los orificios de los rodamientos.Coste
2. Fibra de carbono: El asesino de la inercia
En la robótica humanoide, la masa de los segmentos distales (antebrazo/muñeca) afecta significativamente el par requerido en las articulaciones proximales (hombro). Las placas o tubos de fibra de carbono mecanizados por CNC se utilizan para los eslabones estructurales largos del brazo para minimizar esta inercia.
Propiedades
Ideal para
Consideraciones de CNC
El mecanizado de la fibra de carbono se clasifica como "Difícil" (Calificación E). Requiere herramientas especializadas con recubrimiento de diamante para evitar el deshilachado de las fibras y la delaminación. En Alloyer, utilizamos husillos de altas RPM y extracción de polvo asistida por vacío para garantizar bordes limpios y precisos en los eslabones de brazo de fibra de carbono personalizados.Coste
3. PEEK: El puente de plástico de ingeniería
El PEEK (Poliéter-éter-cetona) se utiliza a menudo para componentes específicos de brazos humanoides que requieren aislamiento eléctrico, baja fricción o ahorro de peso en áreas no estructurales.
Propiedades
Ideal para
Consideraciones de CNC
El PEEK tiene una maquinabilidad media (Calificación C). Es propenso a la expansión térmica durante el proceso de corte, lo que puede provocar desviaciones dimensionales. Alloyer gestiona esto utilizando estrategias de refrigeración especializadas y material liberado de tensiones para mantener tolerancias de ±0,02 mm.Coste
Tabla comparativa de materiales
| Material | Densidad (g/cm³) | Fluencia (MPa) | Maquinabilidad | Índice de coste* | Uso ideal en brazos |
|---|---|---|---|---|---|
| Al 6061-T6 | 2,70 | 276 | Excelente | 1,0x | Chasis, eslabones sin carga |
| Al 7075-T6 | 2,81 | 503 | Buena | 1,5x | Carcasas de juntas, eslabones de alta tensión |
| Fibra de Carbono | 1,60 | 1500+ | Difícil | 5,0x | Tubos estructurales largos |
| PEEK | 1,30 | 90 | Media | 15,0x | Soportes de sensores, piezas aisladas |
| Titanio Gr 5 | 4,43 | 880 | Pobre | 8,0x | Pasadores de muñeca, juntas compactas |
Consejos de DFM para piezas de brazos de robots humanoides
1. Tolerancias del asiento del rodamiento: Especifique siempre H7 (+0,021/0 mm) para los orificios de los rodamientos en aluminio 7075. Cualquier valor más holgado provoca juego en la articulación; cualquier valor más ajustado corre el riesgo de que el rodamiento se gripe. 2. Compromiso de la rosca: Para los pernos de montaje del motor, asegure un compromiso de rosca mínimo de 2,5 veces el diámetro del perno en aluminio (por ejemplo, 7,5 mm de profundidad para un tornillo M3) para evitar que se pele durante el funcionamiento a alto par. 3. Aligeramiento (Pocketing): Utilice un radio de esquina de al menos 3 mm en los bolsillos aligerados para permitir el uso de fresas de extremo más grandes y rígidas (6 mm de diámetro), lo que reduce la vibración del mecanizado y el coste. 4. Tratamiento de superficie: Para las articulaciones de aluminio 7075, especifique Anodizado de capa dura Tipo III. Esto crea una superficie resistente al desgaste que evita el gripado en la interfaz entre los componentes móviles del brazo.
Preguntas frecuentes
¿Cuál es el mejor material para el húmero de un brazo robótico?
Para los robots humanoides, se prefieren los tubos de fibra de carbono o las vigas en I de aluminio 7075-T6. La fibra de carbono ofrece la masa más baja, mientras que el 7075 proporciona una mejor resistencia al impacto y una integración más fácil de los soportes del motor.¿Por qué no usar aluminio 6061 para todas las piezas?
Aunque el 6061 es rentable, carece de la resistencia a la fatiga necesaria para las articulaciones humanoides. Con miles de ciclos, las carcasas de las articulaciones de 6061 pueden desarrollar "holgura" o una ovalización del orificio, mientras que el 7075 permanece dimensionalmente estable.¿Cuánto puedo reducir el peso utilizando fibra de carbono?
Cambiar un segmento de antebrazo humanoide de aluminio 6061 a fibra de carbono suele producir una reducción de peso del 40-45%, lo que reduce drásticamente el par necesario para el actuador del codo.¿Ofrece Alloyer mecanizado de 5 ejes para geometrías de brazos orgánicas?
Sí. Las extremidades humanoides a menudo requieren formas complejas y orgánicas por razones aerodinámicas o estéticas. Nuestros centros de fresado simultáneo de 5 ejes pueden producir estas geometrías con acabados Ra 1,6 μm en una sola configuración.¿Cómo obtengo un precio instantáneo para mi diseño de brazo robótico?
Puede cargar sus archivos CAD (STEP/IGES) en el motor de presupuestos de Alloyer. Nuestra IA analizará su geometría, proporcionará comentarios de DFM y generará un precio de fabricación instantáneo.---
