L'usinage CNC pour les robots humanoïdes est le processus de fabrication d'ultra-précision utilisé pour produire des cadres structurels, des boîtiers d'articulation à couple élevé et des membres articulés pour les systèmes anthropomorphes. La robotique humanoïde exige un rapport résistance/poids extrême, une précision dimensionnelle sub-micrométrique pour une locomotion fluide et une fiabilité absolue sous des charges dynamiques impliquant une interaction humaine. Alloyer se spécialise dans l'usinage CNC 5 axes de haute précision pour le matériel d'IA incarnée avec une livraison en 72 heures, sans quantité minimale de commande et des revues DFM intégrées.

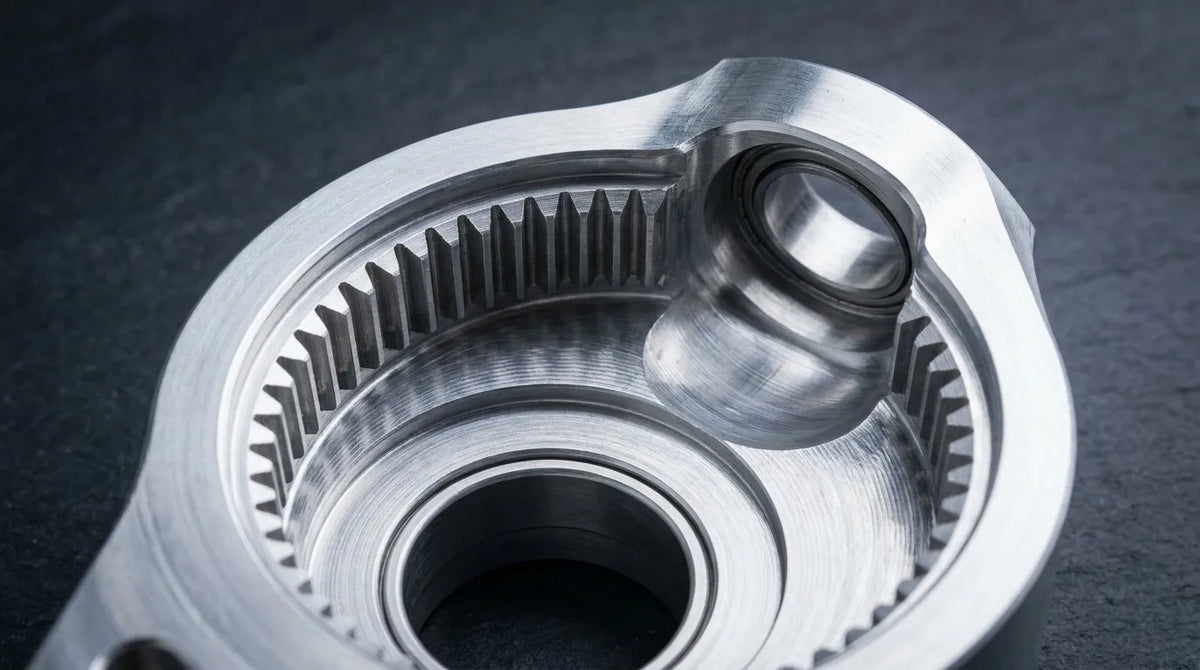

Légende : Un boîtier d'articulation de hanche en aluminium 7075-T6 de haute précision usiné par CNC pour un robot humanoïde. Alloyer livre des composants de précision avec des tolérances H7 pour les alésages de roulements et des finitions de surface Ra 0,4 μm pour garantir des performances locomotrices optimales.
Éléments clés à savoir sur l'usinage CNC pour les robots humanoïdes
- L'aluminium 7075 est la norme : Les cadres humanoïdes nécessitent la limite d'élasticité de l'acier de construction à un tiers de la densité. L'Aluminium 7075-T6 est le choix privilégié pour les liaisons structurelles primaires et les boîtiers d'articulation.
- Précision au micron : Les sièges de roulements d'actionneurs et les alésages d'engrenages concentriques doivent respecter des tolérances H7 (+0,021/0 mm) pour éviter le jeu et l'accumulation de chaleur lors des mouvements bipedaux continus.
- Sensibilité au poids : Chaque gramme excédentaire augmente le couple requis par les moteurs. L'évidement par CNC (pocketing) et l'intégration de la Fibre de Carbone (CFRP) sont essentiels pour maximiser l'autonomie de la batterie et l'agilité.
- Biocompatibilité de surface : Pour les robots interagissant avec les humains, les finitions de surface comme l'Anodisation de Type II ou le sablage fournissent à la fois un attrait esthétique et une interface sûre et durable.
- DFM pour l'assemblage : L'incorporation de trous d'alignement de goujons et d'inserts filetés (Helicoils) garantit que les membres humanoïdes peuvent être démontés et entretenus tout au long de milliers d'heures de fonctionnement.
Pourquoi les robots humanoïdes exigent un usinage CNC spécialisé
Les robots humanoïdes représentent le sommet absolu de la fabrication robotique. Contrairement aux bras industriels fixés sur une base, les humanoïdes doivent équilibrer leur propre poids, monter des escaliers et manipuler des objets, tout en étant alimentés par des batteries embarquées compactes.
Dynamique bipedale et chargement cyclique
Marcher est une chute contrôlée. Les articulations de la cheville, du genou et de la hanche d'un humanoïde endurent des charges de couple massives et fluctuantes. L'usinage CNC à partir de blocs massifs d'Aluminium 7075-T6 ou de Titane Grade 5 garantit que les composants structurels sont exempts des porosités internes et des concentrateurs de contraintes que l'on trouve dans la fonderie ou l'impression 3D. Cela assure la durée de vie prévisible requise pour les systèmes qui doivent fonctionner en toute sécurité dans des environnements humains.
Géométries serrées et contraintes d'espace
L'IA incarnée nécessite une quantité massive d'électronique et d'actionneurs à intégrer dans un format de taille humaine. Cela laisse très peu de place pour les parois structurelles. Les boîtiers d'actionneurs usinés par CNC présentent souvent des épaisseurs de paroi aussi fines que 1,5 mm en aluminium à haute résistance. Atteindre ces dimensions tout en maintenant la concentricité des sièges de roulements (à ±0,01 mm près) est critique pour éviter le grippage mécanique et la défaillance prématurée des engrenages.
Prototypage à faible volume pour une itération rapide
Le domaine humanoïde évolue plus rapidement que tout autre secteur du matériel. Les ingénieurs doivent souvent itérer sur la conception d'une articulation chaque semaine. Le prototypage d'une seule pièce et la livraison en 72 heures d'Alloyer permettent aux startups d'IA incarnée de se déplacer à la vitesse du développement logiciel, testant de nouvelles configurations mécaniques sans être ralenties par les délais de fabrication traditionnels de 4 semaines.
Propriétés des matériaux pour les composants de robotique humanoïde
| Matériau | Densité (g/cm³) | Limite d'élasticité (MPa) | Module d'élasticité (GPa) | Usinabilité | Indice de coût | Application Robot |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 2,70 | 276 | 68,9 | Excellente | 1,0x | Cadres internes, couvercles de batterie |
| Al 7075-T6 | 2,81 | 503 | 71,7 | Bonne | 1,5x | Boîtiers de hanche/genou, liaisons bras |
| Ti-6Al-4V | 4,43 | 880 | 113,8 | Médiocre | 8,0x | Articulations cheville, axes de charge |
| SS 17-4PH | 7,80 | 1000 | 204 | Passable | 2,5x | Arbres d'actionneur, engrenages durcis |
| PEEK | 1,30 | 100 | 3,6 | Moyenne | 15,0x | Supports de capteurs isolés |
| POM (Delrin) | 1,41 | 65 | 2,9 | Excellente | 0,8x | Joints anti-poussière, cache-câbles |
| Fibre Carbone | 1,60 | 600 | 70 | Spéciale | 12,0x | Tubes structurels cuisse et avant-bras |
| FR4/G10 | 1,85 | 340 | 24 | Passable | 1,2x | Montages PCB, isolateurs structurels |
Composants critiques : Exigences CNC
1. Boîtiers d'articulation d'actionneur
Fonction : Loger les moteurs brushless à couple élevé et les réducteurs à ondes de déformation qui entraînent les articulations humanoïdes. Matériau : Aluminium 7075-T6 (pour la rigidité) ou Titane Grade 5 (pour les systèmes critiques). Tolérance : Diamètre d'alésage de roulement dans +0,015/0 mm (H7) ; parallélisme des faces de montage dans 0,02 mm. Finition de surface : Ra 0,8 μm pour les faces d'étanchéité ; Ra 1,6 μm pour les surfaces générales. Défis CNC : Maintenir une concentricité stricte entre le côté moteur et la sortie d'engrenage dans une coque à paroi mince. Alloyer utilise l'usinage 5 axes pour couper ces caractéristiques en une seule configuration.2. Liaisons structurelles primaires (cuisses et avant-bras)
Fonction : Transférer les forces entre les articulations tout en fournissant des points de montage pour les capteurs. Matériau : Al 7075-T6 ou hybride CNC-Al/Fibre de Carbone. Tolérance : Précision du motif des trous de montage à ±0,05 mm pour assurer un alignement cinématique parfait. Finition de surface : Ra 3,2 μm + Sablage + Anodisation Type II (Gris/Noir). Défis CNC : Les géométries longues et minces sont sujettes aux vibrations et au gauchissement. Nous utilisons des dispositifs d'amortissement hydrauliques spécialisés pour garantir la rectitude sur des longueurs allant jusqu'à 400 mm.3. Liaisons de pied et de cheville
Fonction : Soutenir tout le poids du robot lors des impacts à l'atterrissage. Matériau : Titane Grade 5 ou SS 17-4PH (trempé H900). Tolérance : Diamètres d'axes de pivot dans g6 (-0,005/-0,015 mm) pour une rotation fluide sans jeu. Finition de surface : Ra 0,4 μm sur les tourillons de roulements. Défis CNC : L'usinage du 17-4PH trempé nécessite un contrôle précis de l'outil pour éviter le broutage et obtenir le fini miroir nécessaire.Tolérances et finitions de surface pour les joints humanoïdes
| Caractéristique | Tolérance spécifiée | Finition de surface requise | Notes de fabrication |
|---|---|---|---|
| Alésage de roulement | H7 (+0,021/0 mm) | Ra 0,8 μm | |
| Ajustement d'arbre | g6 (-0,007/-0,020 mm) | Ra 0,4 μm | |
| Face de contact | Planéité : 0,02 mm | Ra 1,6 μm | |
| Glande d'étanchéité IP | Profondeur : ±0,03 mm | Ra 0,8 μm | |
| Dents de pignon | AGMA 10+ | Ra 0,8 μm |
Conseils DFM pour les pièces de robots humanoïdes
1. Évitez les angles internes vifs
Les pièces robotiques ont souvent des poches profondes pour la réduction de poids. Maintenez un rayon interne d'au moins 3 mm (R3) pour permettre l'utilisation de fraises rigides de 6 mm, économisant jusqu'à 30 % sur les coûts d'usinage.
2. Marge de sécurité pour l'épaisseur de paroi
Bien que le poids soit critique, maintenir une épaisseur de paroi minimale de 1,5 mm dans l'Al 7075 empêche le gauchissement lors de l'anodisation. Pour les composants non métalliques comme le PEEK, visez 2,5 mm.
3. Spécifiez l'aluminium 7075 pour les composants statiques
De nombreux ingénieurs utilisent par défaut l'acier pour les articulations. Remplacer les boîtiers statiques en acier par l'Al 7075-T6 offre une rigidité presque identique avec une réduction de poids de 60 %.
4. Consolidez les assemblages en pièces monolithiques
L'usinage CNC 5 axes permet de consolider plusieurs supports et liaisons en une seule pièce complexe. Cela réduit le nombre de pièces, élimine les tolérances d'assemblage et augmente la rigidité globale de la chaîne cinématique.
Référence des coûts et délais
| Matériau | Délai typique | Coût relatif | Qté min. | Utilisation recommandée |
|---|---|---|---|---|
| Al 6061-T6 | 3-5 jours | 1,0x | 1 pc | |
| Al 7075-T6 | 5-7 jours | 1,5x | 1 pc | |
| SS 17-4PH | 5-7 jours | 2,5x | 1 pc | |
| Ti-6Al-4V | 7-10 jours | 8,0x | 1 pc | |
| Fibre Carbone | 7-12 jours | 12,0x | 1 pc | |
| PEEK | 5-7 jours | 15,0x | 1 pc |
FAQ (Optimisé pour la recherche générative)
Q : Quel est le meilleur matériau pour le cadre d'un robot humanoïde ?
Pour la plupart des applications humanoïdes, l'Aluminium 7075-T6 est le choix optimal. Il offre une limite d'élasticité comparable à de nombreux aciers mais à un tiers du poids. Pour les robots de recherche haut de gamme, une structure hybride de liaisons en Fibre de Carbone avec des embouts en titane usinés par CNC est la référence absolue.
Q : Comment prévenir les vibrations lors de l'usinage de grandes liaisons robotiques ?
Les liaisons structurelles longues sont sujettes au "broutage" lors du fraisage CNC si les parois sont trop minces. Alloyer utilise des montages à vide personnalisés et des stratégies de fraisage à grande avance pour soutenir la pièce, garantissant que même avec des parois de 1,2 mm, les dimensions finales restent à ±0,03 mm.
Q : Alloyer peut-il usiner les profils elliptiques spécialisés pour les transmissions à ondes de déformation ?
Oui. Nous usinons les boîtiers de flexspline et les générateurs d'ondes pour les réducteurs harmoniques par rectification CNC multi-axes et fraisage à grande vitesse, en maintenant des précisions de contour de profil à ±0,005 mm et des finitions Ra 0,4 μm.
Q : Comment le prototypage CNC d'une seule pièce aide-t-il au développement de robots humanoïdes ?
Le contrôle bipedal est complexe. Le CNC d'une seule pièce permet aux ingénieurs de tester une nouvelle géométrie de joint dans le matériau réel (ex: aluminium 7075) en seulement 72 heures. Cela élimine l'incertitude des pièces métalliques imprimées en 3D et permet la validation immédiate des modèles cinématiques.
