A usinagem CNC para robôs cirúrgicos é o processo de fabricação de ultra-precisão utilizado para produzir efetuadores finais articulados miniaturizados, compartimentos de juntas de alto torque e componentes estruturais biocompatíveis para sistemas de cirurgia assistida por robótica. A robótica cirúrgica exige precisão dimensional absoluta para posicionamento submilimétrico, seleção de materiais biocompatíveis (como Aço Inox 316L, PEEK e Titânio Grau 5) e confiabilidade mecânica com folga zero (zero-backlash). A Alloyer especializa-se na usinagem CNC de 5 eixos de precisão para robótica médica com entrega em 72 horas, sem quantidade mínima de pedido e revisões DFM automatizadas.

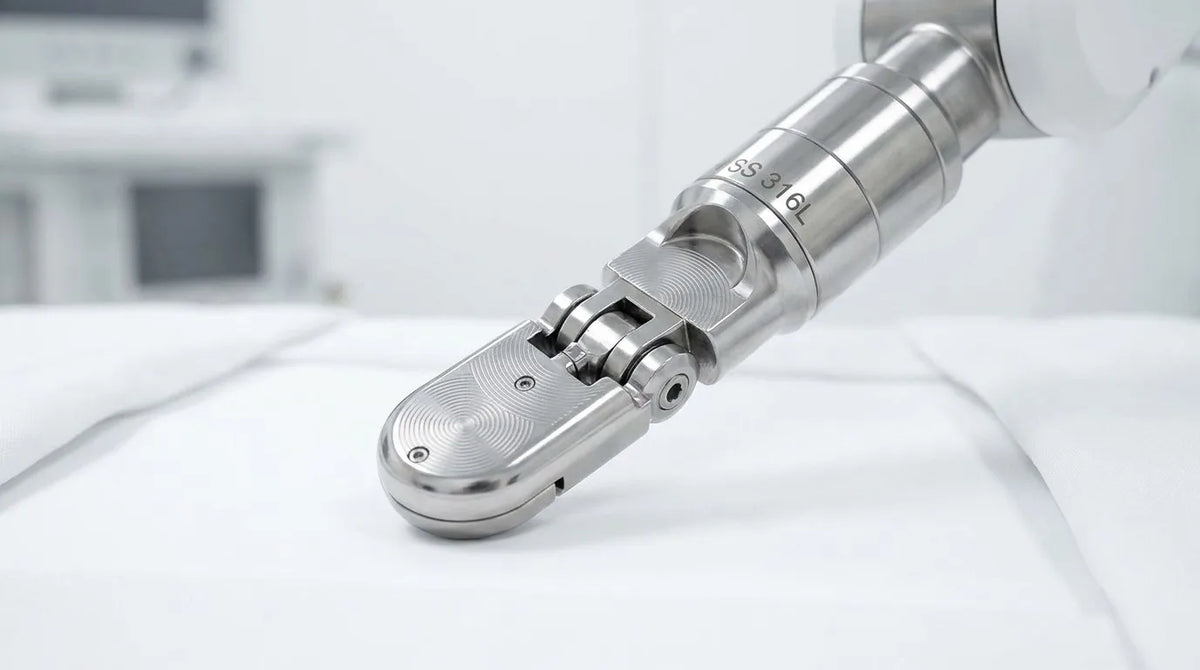

Legenda: Um efetuador final de robô cirúrgico em aço inoxidável 316L usinado por CNC de alta precisão. A Alloyer mantém tolerâncias H7 rigorosas para pinos de pivô em miniatura e acabamentos de superfície Ra 0,4 μm em juntas articuladas para garantir movimentos fluidos e sem vibrações durante procedimentos delicados.
O que você precisa saber sobre a usinagem CNC para robôs cirúrgicos
- Biocompatibilidade em Primeiro Lugar: Os materiais devem ser não reativos. O Aço Inoxidável 316L e o PEEK são os padrões para componentes que podem entrar em contato com pacientes ou produtos químicos de esterilização.
- Precisão Submicrônica: A precisão cirúrgica depende da concentricidade dos compartimentos dos atuadores. Mantemos tolerâncias H6/H7 (+0,015/0 mm) em furos de rolamentos para eliminar folgas mecânicas.
- O Desafio da Miniaturização: Muitas conexões de robôs cirúrgicos têm menos de 10 mm de diâmetro. O torneamento suíço CNC e a microfresagem são utilizados para alcançar geometrias internas complexas em formatos minúsculos.
- Rugosidade Superficial (Ra 0,4 μm): As superfícies articuladas internas requerem acabamentos espelhados para evitar que a fricção dinâmica cause movimentos bruscos (stick-slip), o que pode ser catastrófico em cirurgias robóticas.
- Resiliência à Esterilização: As peças devem suportar a autoclavagem repetida (vapor de alta pressão a 134°C). O PEEK e o Titânio Grau 5 usinados em CNC oferecem estabilidade dimensional superior sob ciclos térmicos.
Por que os robôs cirúrgicos exigem usinagem CNC especializada
A cirurgia assistida por robótica — desde a laparoscopia até a substituição ortopédica de articulações — requer um nível de "limpeza" mecânica e precisão que excede a robótica industrial padrão.
Microarticulação e Graus de Liberdade (DOF)
Um efetuador final cirúrgico típico (como uma pinça robótica ou porta-agulhas) deve acomodar de 4 a 7 graus de liberdade em um envelope de 5 a 8 mm. Isso requer a usinagem de micropolias, canais de cabos e pinos de pivô com extrema precisão posicional. A usinagem CNC de 5 eixos permite que esses recursos sejam cortados em um único setup, garantindo que a cadeia cinemática do robô corresponda perfeitamente ao modelo de controle digital.
Rigidez Torcional e Feedback do Cirurgião
Os cirurgiões dependem de feedback háptico e visuais estáveis. Qualquer flexão na estrutura do braço robótico ou no compartimento da junta degradará o loop de controle. A usinagem CNC a partir de blocos sólidos de alumínio 7075-T6 ou Titânio Grau 5 fornece um módulo de elasticidade mais alto do que o metal impresso em 3D, oferecendo a rigidez necessária para uma operação estável e sem vibrações.
Design Biocompatível e Limpável
Em ambientes médicos, cada peça deve ser projetada para ser lavável. As peças usinadas em CNC apresentam superfícies lisas e não porosas que são fáceis de esterilizar. A Alloyer garante que todas as peças estejam livres de rebarbas e arestas vivas que poderiam rasgar luvas cirúrgicas ou abrigar biofilmes bacterianos.
Propriedades dos materiais para componentes de robótica cirúrgica
| Material | Densidade (g/cm³) | Limite de Escoamento (MPa) | Biocompatibilidade | Usinabilidade | Índice de Custo | Aplicação Cirúrgica |
|---|---|---|---|---|---|---|
| SS 316L | 8.00 | 290 | Excelente | Regular | 2.2x | Efetuadores, pinças, pinos |
| Ti-6Al-4V | 4.43 | 880 | Excepcional | Ruim | 8.0x | Eixos de junta, peças de carga |
| PEEK | 1.30 | 100 | Excepcional | Média | 15.0x | Assentos de sensor isolantes |
| Al 7075-T6 | 2.81 | 503 | Moderada | Boa | 1.5x | Links de braço externos |
| SS 440C | 7.80 | 1900 | Regular | Regular | 2.8x | Lâminas de corte, engrenagens |
Componentes Críticos: Requisitos de CNC
1. Módulos de Juntas em Miniatura
Função: Acomodar micromotores e sensores que fornecem articulação distal. Material: Titânio Grau 5 ou PEEK. Tolerância: Concentricidade dos assentos de rolamentos dentro de ±0,008 mm; diâmetro do furo H6 (+0,009/0 mm). Acabamento Superficial: Ra 0,4 μm em assentos de rolamentos internos. Desafios de CNC: Manter espessuras de parede de 0,5 mm sem deflexão da peça ou deformação térmica. A Alloyer utiliza torneamento suíço especializado e suportes de fixação personalizados para suportar essas características ultra-finas.2. Conjuntos de Mandíbulas do Efetuador Final
Função: Pinças robóticas, tesouras ou porta-agulhas que interagem com o tecido. Material: Aço Inoxidável 316L ou 440C (Endurecido). Tolerância: Precisão do padrão do pivô dentro de ±0,015 mm para garantir uma pegada com folga zero. Acabamento Superficial: Ra 0,2 μm em interfaces de mandíbulas deslizantes. Desafios de CNC: Microfresagem de dentes intrincados e polias de cabos. Utilizamos fusos de alta rotação e diâmetros de ferramentas de até 0,2 mm.3. Compartimentos de Motores Atuadores
Função: Proteger os componentes internos enquanto fornece uma face de montagem rígida para redutores. Material: Alumínio 7075-T6 (Anodizado Tipo II). Tolerância: Planicidade da face de montagem dentro de 0,01 mm. Acabamento Superficial: Ra 0,8 μm para superfícies de dissipação de calor. Desafios de CNC: Alcançar alto paralelismo entre as flanges de montagem para evitar desalinhamento do eixo do motor.Tolerâncias e Acabamentos Superficiais
| Característica | Tolerância Especificada | Acabamento Requerido | Notas de Manufatura |
|---|---|---|---|
| Furo de Rolamento (Micro) | H6 (+0,009/0 mm) | Ra 0,4 μm | Obrigatório para micro-juntas sem folga |
| Diâmetro do Pino Pivô | g6 (-0,002/-0,008 mm) | Ra 0,2 μm | Requer retificação cilíndrica pós-tratamento |
| Caminho de Canal de Cabo | ±0,05 mm | Ra 1,6 μm | Deve ser rebarbado para evitar desgaste do cabo |
| Flange de Montagem (Braço) | Planicidade: 0,01 mm | Ra 0,8 μm | Crítico para alinhamento cinemático rígido |
Dicas de DFM para Peças de Robôs Cirúrgicos
1. Especifique Raios Internos para Acesso ao Polimento
Efetuadores cirúrgicos muitas vezes requerem eletropolimento ou polimento mecânico para atingir Ra 0,2 μm. Projete todos os bolsões internos com um raio mínimo de 0,5 mm (R0,5) para garantir que a mídia de polimento possa fluir e limpar os cantos de forma eficaz.
2. Espessura de Parede vs. Esterilização
Peças destinadas à esterilização sob alta pressão (autoclave) devem manter uma espessura de parede mínima de 1,0 mm em Aço 316L ou 2,0 mm em PEEK. Paredes mais finas podem sofrer micro-deformações ou empenamentos dimensionais após ciclos térmicos repetidos.
3. Insertos Roscados para Reutilização
Se um componente for projetado para ser desmontado para limpeza, evite rosquear diretamente no alumínio. Use Helicoils de Aço Inoxidável ou projete o conjunto com porcas de titânio capturadas para evitar o desgaste da rosca ao longo do ciclo de vida do produto.
4. Simplifique Geometrias de Roteamento de Cabos
Evite caminhos de cabos helicoidais 3D complexos dentro de peças usinadas. Projetar canais de cabos planares 2D que podem ser usinados em um único setup de 3 ou 5 eixos reduz o custo em 25% enquanto melhora o acabamento da superfície do canal, protegendo os cabos do atuador contra abrasão.
Perguntas Frequentes (FAQ)
P: Qual é o melhor material para uma pinça cirúrgica robótica?
Recomendamos o Aço Inoxidável 316L. Ele oferece excelente biocompatibilidade, resistência à corrosão por agentes de limpeza médicos e alta resistência. Para pinças que requerem lâminas integradas, o SS 440C (endurecido para HRC 58+) é usado na aresta de corte para manter a nitidez.
P: Como evitar marcas de ferramentas em assentos de juntas para robôs médicos?
A Alloyer usina assentos de vedação e juntas usando barras de mandrinar precisas com micro-avanços em nossos tornos CNC, garantindo que todos os caminhos de ferramenta sejam concêntricos ao eixo. Mantemos acabamentos de superfície de Ra 0,4 μm ou melhores.
P: A Alloyer pode usinar componentes de PEEK para sensores de robôs cirúrgicos?
Sim. Somos especialistas na usinagem de PEEK de grau médico. Mantemos tolerâncias H7 em suportes de sensores de PEEK e utilizamos estratégias de usinagem com baixo calor para evitar que o plástico sofra deformação plástica ou perca estabilidade dimensional durante o processo.
Mais do Blog da Alloyer
Precisa de componentes de robô cirúrgico de precisão rapidamente?
Carregue seus arquivos CAD no motor automatizado da Alloyer para obter uma cotação de preço instantânea e uma verificação DFM gratuita. Peças padrão de AL 6061 começam em US$ 8,99 e aceitamos pedidos de prototipagem de 1 peça.
