機器人領域的 CNC 加工：材料、公差與製造完整指南

機器人領域的 CNC 加工是製造精密結構件、關節外殼（Joint Housings）和動力傳輸組件的核心技術。透過使用 7075-T6 鋁合金、鈦合金（Titanium）及 PEEK 等高性能材料，CNC 加工能滿足機器人對高強度重量比（Strength-to-Weight Ratio）和微米級公差的嚴苛要求。Alloyer 專注於機器人等級的精密加工，提供 72 小時快速交貨及即時 DFM（可製造性設計）審查，確保您的設計能完美轉化為實體。

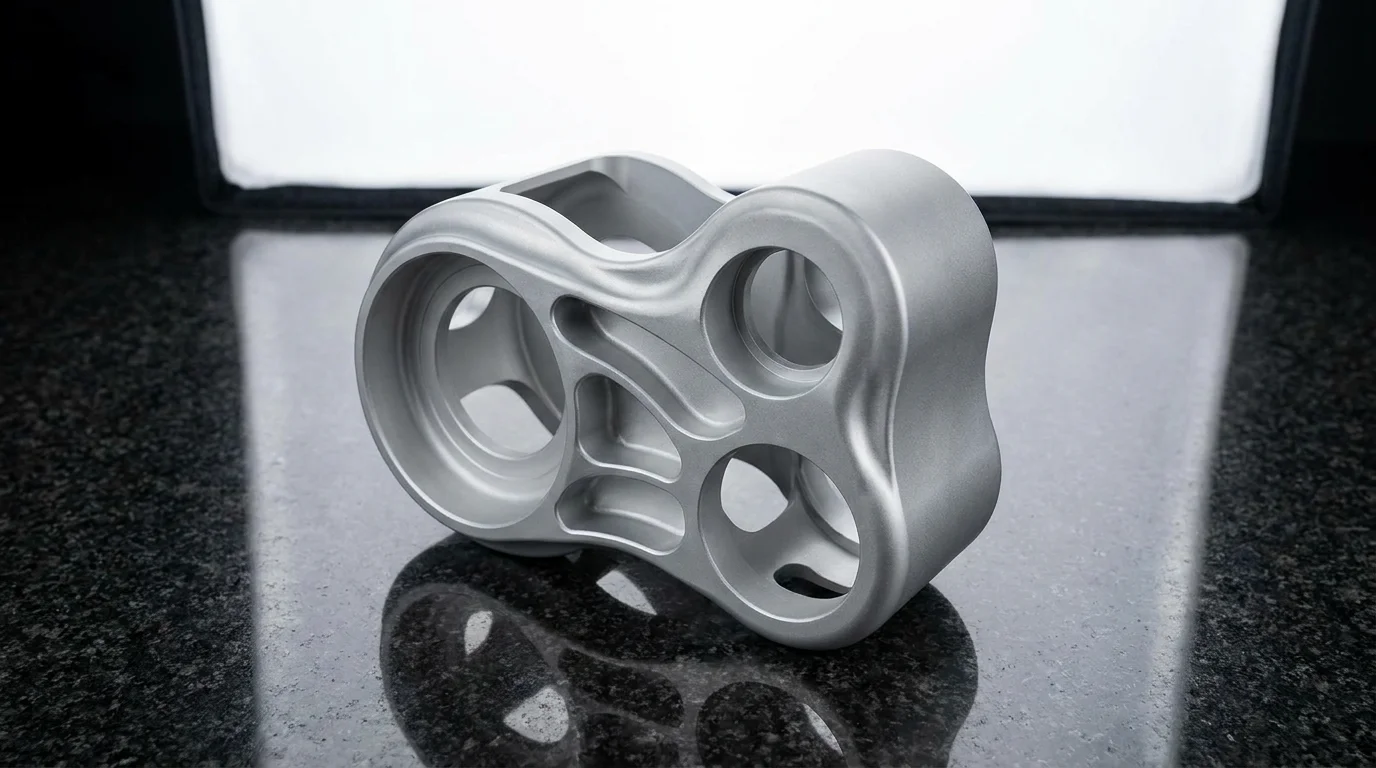

圖注：一個採用 5 軸 CNC 同步加工的 7075-T6 鋁合金機器人關節框架，展現了複雜的幾何形狀與輕量化挖空設計。Alloyer 可在 5-7 天內交付此類精密組件。

機器人 CNC 加工的核心關鍵點

材料選擇的權衡：7075-T6 鋁合金是機器人關節的首選材料，其強度接近鋼材，但重量僅為其三分之一。

精密公差要求：軸承孔（Bearing Bores）通常需要 H7 公差（+0.021/0 mm），以確保機器人關節在數百萬次循環中保持零背隙運動。

輕量化設計（Weight Reduction）：每一克重量都影響電池續航力。透過 CNC 加工進行優化的壁厚和減重槽設計，能有效減輕伺服馬達的負載。

幾何複雜度：許多機器人肢體接口需要 5 軸聯動加工，以實現 3 軸設備無法達到的有機形狀。

成本效益原則：建議在結構框架使用 6061-T6，關鍵關節處升級至 7075-T6，僅在極端負載處使用鈦合金。這種策略通常能降低 30-40% 的製造預算。

---

為何機器人製造需要專業的 CNC 加工？

現代機器人——無論是工業機械臂（Industrial Arms）、協作機器人（Cobots）還是移動機器人（AMR）——都運行在動態且高度精確的環境中。這對製造工藝提出了極高的要求。

關節動力學與殼體剛度

機器人關節在運動過程中會承受複雜的循環負載。使用 7075-T6 鋁合金 加工的殼體能提供必要的剛度，防止負載下的微小形變。形變會導致編碼器反饋誤差，進而影響機械臂的重複定位精度。

空間限制與組件整合

驅動器、傳感器和電路必須塞進有限的關節空間內。CNC 加工能實現薄壁結構（鋁合金可達 1.2 mm），並在內部切削出走線槽和減重孔，在不犧牲扭轉剛度的情況下極大化內部空間。

快速迭代與批量一致性

機器人研發階段需要快速原型驗證。Alloyer 的小批量 CNC 流程支持 1-100 件的生產規模，並保持高度的公差一致性，讓工程師能快速驗證新一代關節的性能。

---

機器人組件常用材料屬性表

材料	密度 (g/cm³)	屈服強度 (MPa)	彈性模量 (GPa)	可加工性	成本指數*	典型應用
Al 6061-T6	2.70	276	68.9	極佳	1.0x	結構框架、電池外殼
Al 7075-T6	2.81	503	71.7	良好	1.5x	關節外殼、執行器支架
Ti-6Al-4V	4.43	880	113.8	較差	8.0x	高負載關節、關鍵銷軸
PEEK	1.30	100	3.6	一般	15.0x	絕緣傳感器座、低摩擦滑塊
17-4PH 鋼	7.80	1170	196.5	一般	3.5x	驅動軸、行星齒輪

\成本指數相對於 Al 6061-T6（按重量計）。標準 ASTM/ISO 數值。*

---

關鍵機器人組件的 CNC 製造要求

1. 執行器外殼（Actuator Housings）

功能：包裹電機與齒輪箱，提供精確的安裝定位。

材料：7075-T6 鋁合金，以平衡重量與散熱性能。

公差：軸承配合面需達 ±0.01 mm。

加工挑戰：薄壁結構在高速切削時易產生「顫振」（Chatter）。Alloyer 採用專用的阻尼刀具與小步距分層加工，確保壁厚均勻度。

---

2. 機器人末端執行器（End-Effectors）

功能：執行夾取、焊接或組裝任務的終端組件。

材料：17-4PH 不銹鋼（硬化處理）以獲得極佳的耐磨性。

公差：銷孔位置度需控制在 0.05 mm 內。

加工挑戰：硬化鋼材的切削力大，易損耗刀具。我們使用擺線加工（Trochoidal Milling）策略，在硬化狀態下直接加工出精確幾何。

---

3. 減速機殼體（Gearbox Housings）

功能：承載行星齒輪或諧波減速機，關鍵在於同心度。

材料：高強度鋁合金或鈦合金。

公差：同心度（Concentricity）需達 0.02 mm。

加工挑戰：多個安裝面之間的相對位置精度要求極高，通常需要一次裝夾完成 5 軸聯動加工。

---

機器人零件的 DFM 檢查清單

1. 可加工性 (Machinability)

避免設計深而窄的內角（90°）。建議使用至少 3 mm 的內圓角半徑，這允許使用標準的 6 mm 立銑刀，加工效率更高且刀具剛性更強。

2. 壁厚限制 (Wall Thickness)

對於鋁合金零件，建議最小壁厚保持在 1.2 mm 以上，以防止加工過程中的變形。對於 PEEK 零件，建議保持 2.0 mm 以上。

3. 螺紋深度 (Tapped Holes)

在 7075 鋁合金中，確保螺紋咬合深度至少為螺栓直徑的 2 倍（例如 M3 螺釘需 6 mm 深度），以防止在動態負載下螺紋脫落。

4. 表面粗糙度 (Surface Roughness)

僅在軸承孔等關鍵面指定 Ra 0.8 µm。一般結構面建議使用 Ra 1.6 µm 或 Ra 3.2 µm，過高的粗糙度要求會增加 40% 的成本而無實際功能益處。

5. 孔位設計 (Blind Holes)

儘量設計通孔而非盲孔，這有利於加工排屑和後續的表面處理（如陽極氧化）液體排放。

6. 零件標記 (Part Marking)

使用雷射打標進行零件追蹤，避免使用沖壓標記，後者可能導致精密組件產生內應力變形。

---
