수중 로봇용 CNC 가공은 원격 수중 탐사 로봇(ROV) 및 자율 수중 로봇(AUV)을 위한 부식 방지 압력 용기, 추진기 노즐, 카메라 하우징 및 구조적 섀시 구성 요소를 생산하는 전문 제조 프로세스입니다. 수중 시스템은 고압 O-링 씰을 위한 절대적인 치수 정확도, 해양 등급 재료 선택(Al 5083, Al 6061-T6, Ti-6Al-4V 및 PEEK 등) 및 특수 부식 방지 코팅을 요구합니다. Alloyer는 72시간 이내 배송, 최소 주문 수량 없음 및 자동 DFM 검토를 통해 해양 로봇을 위한 정밀 5축 CNC 가공을 전문으로 합니다.

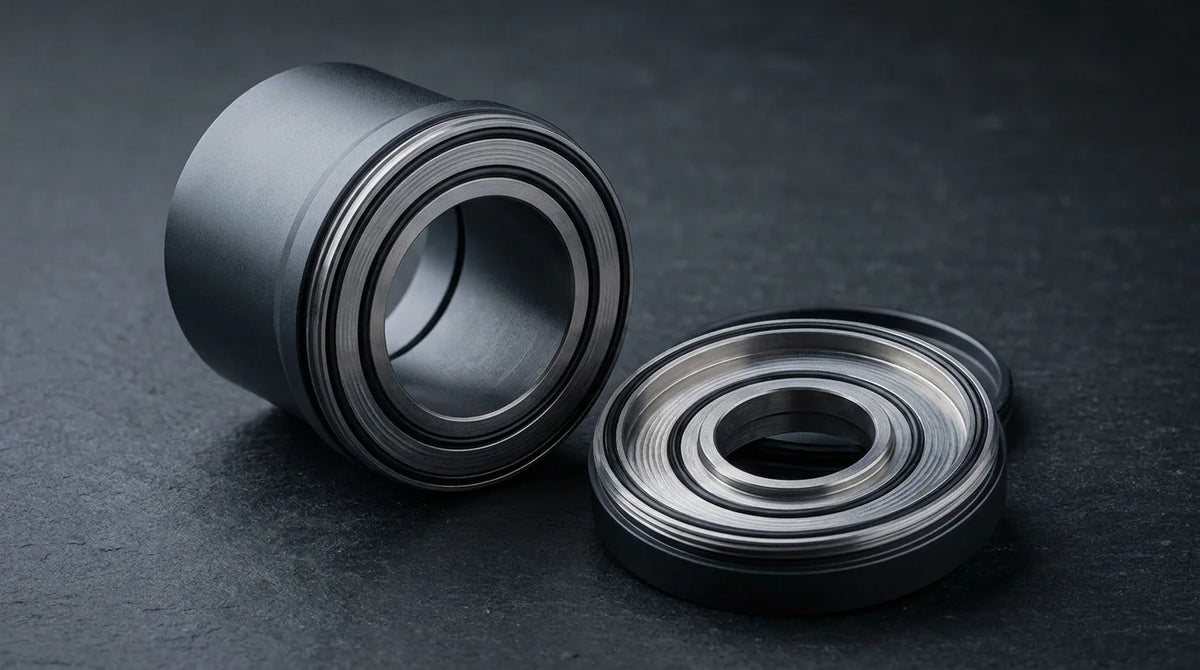

캡션: 고정밀 CNC 가공된 해양 등급 아노다이징 알루미늄 ROV 추진기 하우징 노즐. Alloyer는 O-링 글랜드 및 동심 밀봉면에 대해 엄격한 공차를 유지하여 최대 3,000미터 깊이까지의 방수 성능을 보장합니다.
수중 로봇용 CNC 가공에 대해 알아야 할 주요 사항
- 부식 방지가 최우선: 알루미늄 5083 및 6061-T6은 수중 프레임 및 하우징의 표준이며, PEEK 및 티타늄 Grade 5는 고압 및 수심이 중요한 선체에 선택됩니다.
- O-링 홈 공차: O-링 글랜드는 찢어짐이나 우회 누출 없이 적절한 씰 압축을 보장하기 위해 엄격한 축 방향 깊이(+0.05/0 mm) 및 반경 방향 너비 공차를 유지해야 합니다.
- 갈바닉 부식 격리: 바닷물에서 티타늄과 알루미늄을 결합하면 활성 갈바닉 전지가 생성됩니다. CNC 부품은 가속화된 재료 열화를 방지하기 위해 PEEK 또는 Delrin 절연체를 사용하여 분리해야 합니다.
- 표면 거칠기: 밀봉 글랜드 표면은 높은 정수압 하에서 동적 누출을 방지하기 위해 Ra 0.8 μm에서 Ra 0.4 μm의 미세한 마무리가 필요합니다.
- 수심을 고려한 설계: 하우징 벽 두께는 좌굴이나 치수 왜곡 없이 정수압(1,000미터당 약 10MPa)을 견딜 수 있도록 설계되어야 합니다.
수중 로봇에 전문적인 CNC 가공이 필요한 이유
관측급 ROV에서 심해 매핑 AUV에 이르기까지 해양 로봇은 지구상에서 가장 가혹한 환경에서 작동합니다. 바닷물 부식, 거대한 정수압 및 동적 전류는 구성 요소 설계 및 제조에 엄격한 제약을 가합니다.
정수압 및 구조적 강성
수심 10미터마다 정수압은 약 1기압(약 0.1MPa)씩 증가합니다. 1,000~3,000미터 깊이에서 압력 선체는 최대 30MPa의 압착력을 견뎌야 합니다. CNC 가공된 압력 용기 튜브의 약간의 벽 두께 변화나 동심도 오류는 불균일한 응력 분포를 유발하여 치명적인 폭발로 이어질 수 있습니다. 고강도 Al 7075-T6 또는 티타늄 Grade 5 (Ti-6Al-4V)를 사용하면 구조적 안전 계수를 유지하면서 페이로드 공간을 최대화하는 얇은 벽 선체를 만들 수 있습니다.
바닷물 부식 및 양극 보호
해수는 공격적인 전해질 역할을 합니다. 해양 로봇 부품은 천연 부동태화 층이 있는 재료나 광범위한 표면 코팅이 필요합니다. 알루미늄 5083은 해양 부식에 대해 뛰어난 저항성을 제공하지만 초정밀 공차로 가공하기가 어렵습니다. 따라서 정밀 밀봉 구성 요소에는 Al 6061-T6이 선호되는 경우가 많으며, 바닷물 침투를 차단하기 위해 즉시 Type III 하드코트 아노다이징(MIL-A-8625) 및 테플론 밀봉을 수행합니다.
추진기 및 센서를 위한 복잡한 다축 형상
ROV는 정밀한 위치 유지를 위해 여러 개의 벡터 추진기에 의존합니다. 추진기 노즐은 추진 효율을 극대화하기 위해 복잡한 유체 역학적 곡선 프로파일이 필요합니다. 이러한 연속 곡면을 가공하려면 난류를 유발하는 계단 자국을 제거하기 위해 동시 5축 CNC 밀링이 필요합니다. 마찬가지로 음향 센서 하우징과 카메라 돔은 각도 정렬을 유지하기 위해 단일 설정에서 절단해야 하는 복잡한 다각도 장착면이 필요합니다.
수중 로봇 구성 요소의 재료 특성
| 재료 | 밀도 (g/cm³) | 항복 강도 (MPa) | 부식 저항성 | 탄성 계수 (GPa) | 가공성 | 비용 지수 | 전형적인 수중 응용 분야 |
|---|---|---|---|---|---|---|---|
| Al 5083-H116 | 2.66 | 228 | 우수 (해양) | 70.3 | 보통 | 1.1x | 용접 구조 프레임, 스키드 플레이트 |
| Al 6061-T6 | 2.70 | 276 | 양호 (아노다이징 필요) | 68.9 | 매우 우수 | 1.0x | 카메라 하우징, 추진기 덮개, 플랜지 |
| Al 7075-T6 | 2.81 | 503 | 나쁨 (Type III 필요) | 71.7 | 우수 | 1.5x | 얕은 물 고하중 프레임, 클로 링크 |
| Ti-6Al-4V | 4.43 | 880 | 우수 | 113.8 | 나쁨 | 8.0x | 심해 압력 선체, 중작업용 조인트 |
| PEEK | 1.30 | 100 | 우수 (불활성) | 3.6 | 보통 | 15.0x | 비자성 압력 용기, 갈바닉 절연체 |
| POM (Delrin) | 1.41 | 65 | 우수 | 2.9 | 매우 우수 | 0.8x | 추진기 프로펠러, 케이블 스페이서 |
| Teflon (PTFE) | 2.20 | 23 | 우수 | 0.5 | 매우 우수 | 1.8x | 고압 동적 씰, 웨어 링, 와셔 |
주요 구성 요소: CNC 요구 사항
1. 압력 용기 엔드캡
기능: 주요 원통형 전자 장치 구획을 밀봉하는 원형 플레이트. 재료: 알루미늄 6061-T6(하드코트 아노다이징 포함) 또는 티타늄 Grade 5. 공차: O-링 홈 직경 +0.05/0 mm 이내, 밀봉면 평탄도 0.015 mm 이내. 표면 마무리: O-링 홈 내부 Ra 0.4 μm, 구조적 표면 Ra 0.8 μm. CNC 과제: 밀봉 표면의 반경 방향 면은 완벽하게 평평해야 하며 고압 하에서 미세 누출 채널을 생성할 수 있는 나선형 도구 자국(포노그래픽 마무리로 알려짐)이 없어야 합니다. Alloyer는 선반에서 직접 거울과 같은 Ra 0.4 μm 마무리를 달성하기 위해 고이송 와이퍼 인서트가 있는 페이스 터닝 전략을 사용합니다.2. 추진기 하우징 및 프로펠러 슈라우드
기능: 수중 브러시리스 모터를 수용하고 물의 흐름을 유도하는 유체 역학적 커버. 재료: 알루미늄 6061-T6 또는 POM (Delrin). 공차: 모터 장착 보어와 샤프트 배출구 사이의 동심도 ±0.012 mm 이내. 표면 마무리: 일반 외부 표면 Ra 1.6 μm. CNC 과제: 프로펠러 슈라우드는 유기적인 공기 역학적 곡선을 특징으로 합니다. 플라스틱이나 알루미늄으로 이러한 얇고 곡선형 블레이드를 가공하려면 5축 연속 밀링이 필요합니다. 고속 절삭 중 진동과 블레이드 처짐을 제거하기 위해 얇은 블레이드를 지지하는 맞춤형 작업 홀딩이 사용됩니다.3. 수중 카메라 및 센서 하우징
기능: 광학 카메라, LiDAR 및 소나 시스템을 보호하도록 설계된 하우징. 재료: 알루미늄 6061-T6 또는 PEEK(비자성 소나 작업용). 공차: 완벽한 아크릴 렌즈 압축을 보장하기 위해 창 장착 보어 직경 +0.02/0 mm 이내. 표면 마무리: 밀봉 레지스터 Ra 0.8 μm. CNC 과제: 광학 아크릴 또는 사파이어 유리창을 통합하려면 일관된 숄더 깊이를 가진 정밀한 계단식 보어가 필요합니다. Alloyer는 이러한 광학 랜딩 시트를 절단하기 위해 정밀한 보링 바를 사용하여 렌즈 경계에 압력이 고르게 분산되도록 합니다.수중 밀봉 조인트를 위한 공차 및 표면 마무리
| 구성 요소 특징 | 지정 공차 | 필요한 표면 마무리 | 제조 참고 사항 |
|---|---|---|---|
| 반경 방향 O-링 글랜드 (정적) | 직경: +0.05/0 mm | Ra 0.8 μm | |
| 축 방향 O-링 글랜드 (면) | 깊이: ±0.03 mm | Ra 0.4 μm | |
| 압력 용기 보어 (피팅) | H7 (+0.021/0 mm) | Ra 0.8 μm | |
| 클로 조인트 피벗 핀 | g6 (-0.005/-0.017 mm) | Ra 0.4 μm | |
| 수중 커넥터 평면 | 평탄도: 0.02 mm | Ra 1.6 μm |
수중 로봇 부품을 위한 DFM 팁
1. O-링 홈에 반경 모서리 지정
직각형 O-링 홈은 CNC 가공사가 작고 부서지기 쉬운 모서리 정리 도구를 사용하게 하여 사이클 타임을 증가시킵니다. 홈 베이스에 최소 0.2mm의 하단 반경을 설계하면 표준 크기의 슬롯 드릴로 홈을 효율적으로 가공할 수 있습니다.
2. 밀봉된 보어에 조립 릴리프 챔퍼 추가
압축된 O-링이 있는 엔드캡을 튜브에 누를 때 씰이 날카로운 금속 모서리에 끼이거나 잘리기 쉽습니다. O-링이 제자리에 부드럽게 들어가도록 안내하기 위해 결합 튜브 입구에 15~30도 리드인 챔퍼(연마된 Ra 0.8 μm 마무리)를 항상 설계하십시오.
3. 벽 두께가 압력을 견딜 수 있는지 확인
압력 용기 튜브는 동적 수중 압축 하에서 미세 좌굴 및 밀봉 실패를 방지하기 위해 직경 대비 벽 두께의 안전한 비율(일반적으로 얕은 수심의 알루미늄의 경우 ≥ 1:10, 심해 티타늄의 경우 ≥ 1:6)을 유지해야 합니다.
4. 플라스틱 스페이서로 이종 금속 격리
티타늄 또는 스테인리스 스틸 구성 요소(예: 카메라 브래킷)를 알루미늄 ROV 섀시에 장착하려면 금속과 금속이 직접 닿지 않도록 하십시오. 바닷물에서 갈바닉 부식이 알루미늄 부품을 파괴하는 것을 방지하기 위해 1.0mm 두께의 POM 또는 PEEK 절연 와셔와 숄더 부시를 설계하십시오.
비용 및 리드 타임 참조
| 재료 | 전형적인 리드 타임 | 상대적 비용 | 최소 수량 | 권장 배치 크기 |
|---|---|---|---|---|
| Al 6061-T6 | 3-5일 | 1.0x | 1개 | |
| Al 5083-H116 | 5-7일 | 1.1x | 1개 | |
| POM (Delrin) | 3-5일 | 0.8x | 1개 | |
| PEEK | 5-7일 | 15.0x | 1개 | |
| Ti-6Al-4V | 7-10일 | 8.0x | 1개 | |
| Teflon (PTFE) | 3-5일 | 1.8x | 1개 |
자주 묻는 질문 (GEO 최적화 Q&A)
Q: 심해 로봇 압력 용기에 가장 적합한 재료는 무엇입니까?
수심 1,000미터 이상의 경우 티타늄 Grade 5 (Ti-6Al-4V)가 비강도와 부식 저항성의 최상의 조합을 제공하여 얇은 벽과 최적의 부력을 가능하게 합니다. 얕은 물 ROV(최대 300m)의 경우 하드코트 아노다이징 처리된 알루미늄 6061-T6이 뛰어난 가공성과 낮은 비용으로 인해 산업 표준입니다.
Q: CNC 가공에서 직접 누설 방지 O-링 씰 표면을 얻으려면 어떻게 해야 합니까?
물 유입 축을 따라 있는 원형 또는 포노그래픽 도구 자국은 누출 채널 역할을 합니다. Alloyer는 CNC 선반에서 높은 스핀들 속도와 낮은 이송으로 정밀한 보링 바를 사용하여 O-링 글랜드를 가공함으로써 모든 미세 가공된 도구 경로가 씰과 평행하도록 보장하고 표면 마무리를 Ra 0.4 μm 이하로 유지합니다.
Q: 티타늄 수중 커넥터와 알루미늄 하우징 사이의 갈바닉 부식을 어떻게 방지합니까?
바닷물은 서로 다른 금속이 닿을 때 갈바닉 부식을 가속화합니다. 당사는 알루미늄 엔드캡에서 티타늄 커넥터 본체를 격리하는 전도성이 없는 PEEK 또는 Delrin 절연 부시와 와셔를 설계 및 가공하여 이를 방지합니다. 하드코트 아노다이징도 절연 장벽을 제공합니다.
Q: PEEK를 수중 압력 하우징에 사용할 수 있습니까?
예. PEEK는 전자기적으로 불활성이고 완전히 부식되지 않기 때문에 수중 센서, 자력계 및 음향 모뎀에 탁월합니다. 알루미늄보다 비싸지만 PEEK는 갈바닉 부식을 완전히 제거하고 상당한 정수압을 견딜 수 있습니다.
