El mecanizado CNC para exoesqueletos robóticos es el proceso de fabricación de alta precisión utilizado para crear marcos estructurales vestibles, carcasas de articulaciones articuladas y alojamientos de actuadores compactos para sistemas de aumento humano. A diferencia de los robots estacionarios, los sistemas vestibles exigen una relación resistencia-peso extrema, geometrías ergonómicas orgánicas y una fiabilidad absoluta bajo cargas dinámicas con el humano en el bucle. Alloyer se especializa en la producción CNC de precisión de bajo volumen (1 a 1,000 piezas) para exoesqueletos médicos, industriales y militares, ofreciendo entrega en 72 horas y retroalimentación DFM impulsada por IA.
Aspectos clave del mecanizado CNC para exoesqueletos robóticos
- El peso es la restricción principal: Cada gramo excedente reduce la comodidad del usuario y la autonomía de la batería. El vaciado por CNC y el uso de Aluminio 7075-T6 o Fibra de Carbono (CFRP) son innegociables para sistemas de alto rendimiento.
- Complejidad ergonómica: Los componentes del exoesqueleto suelen presentar formas orgánicas y no lineales para seguir la anatomía humana. El mecanizado simultáneo de 5 ejes es frecuentemente necesario para producir estas superficies complejas en una sola configuración.
- Relación par-volumen: Los actuadores deben ser extremadamente compactos. Esto requiere tolerancias ultra estrechas (H7 para agujeros de rodamientos) dentro de carcasas miniatura para gestionar un alto par sin fallas mecánicas.
- Biocompatibilidad de la superficie: Para exoesqueletos médicos, los acabados superficiales como el Anodizado Tipo II o recubrimientos especializados de grado médico son esenciales para prevenir la irritación de la piel y asegurar la durabilidad a largo plazo.
- Resistencia al impacto: Las articulaciones vestibles deben soportar cargas de impacto repentinas por caídas o colisiones accidentales. Materiales como el Acero Inoxidable 17-4PH se utilizan para ejes y engranajes de alta tensión para proporcionar altos límites de fatiga.
Por qué los exoesqueletos robóticos exigen un mecanizado CNC especializado
Los exoesqueletos robóticos representan un desafío único en el mundo de la robótica: deben ser lo suficientemente fuertes para levantar cargas pesadas, pero lo suficientemente ligeros y flexibles para moverse con un ser humano.
Densidad de potencia y miniaturización de actuadores
Los actuadores de exoesqueleto (a menudo basados en motores brushless de alto par y reductores cicloidales o planetarios) deben caber en un volumen muy pequeño. Para lograr esto, las carcasas mecanizadas por CNC se diseñan con espesores de pared tan delgados como 1.5 mm en aluminio de alta resistencia. Lograr estas dimensiones manteniendo la concentricidad de los asientos de los rodamientos (dentro de ±0.01 mm) es crítico para prevenir la acumulación de calor y el desgaste prematuro en el tren de engranajes.
Eslabones estructurales ergonómicos
Los eslabones de un exoesqueleto son los "huesos" del sistema. Deben transmitir la fuerza de los actuadores al cuerpo humano. El mecanizado CNC permite una optimización estructural compleja, como perfiles en I y bolsillos internos de reducción de peso, que son imposibles de lograr con extrusión estándar o fundición de baja precisión. Para sistemas de gama alta, combinar terminales de 7075-T6 mecanizados por CNC con tubos de Fibra de Carbono ofrece el máximo rendimiento de peso por rigidez.
Distribución de carga dinámica
Los humanos se mueven de manera impredecible. Las articulaciones del exoesqueleto deben manejar cambios rápidos en el par y la dirección. El proceso CNC de Alloyer asegura que cada pieza esté libre de las tensiones internas comunes en las piezas metálicas soldadas o impresas en 3D, proporcionando la vida útil por fatiga predecible requerida para sistemas que interactúan físicamente con las extremidades humanas.
Propiedades de materiales para componentes de exoesqueleto
| Material | Densidad (g/cm³) | Límite Elástico (MPa) | UTS (MPa) | Maquinabilidad | Índice de Costo | Aplicación en Exoesqueleto |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 2.70 | 276 | 310 | Excelente | 1.0x | Cubiertas de batería, canales de cables |
| Al 7075-T6 | 2.81 | 503 | 572 | Buena | 1.5x | Carcasas de articulación, eslabones |
| Ti-6Al-4V | 4.43 | 880 | 950 | Pobre | 8.0x | Bisagras de alta tensión, marcos militares |
| SS 17-4PH | 7.80 | 1000 | 1070 | Regular | 2.5x | Ejes de salida, engranajes planetarios |
| Fibra de Carbono | 1.55 | 600 | 800 | Especial | 12.0x | Eslabones de muslo/espinilla ultra ligeros |
| PEEK | 1.30 | 100 | 110 | Media | 15.0x | Soportes de sensores aislados |
| Nylon PA12 | 1.01 | 45 | 50 | Excelente | 0.7x | Cubiertas no estructurales, acolchado |
Componentes Críticos: Requisitos de CNC

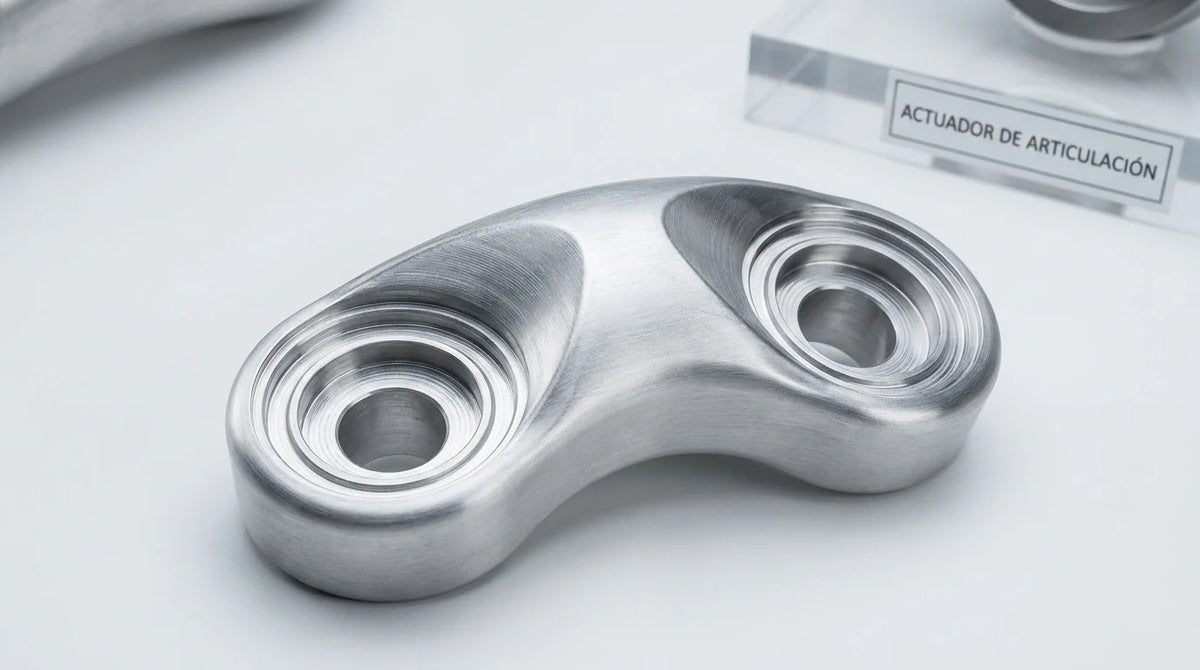

1. Carcasas de articulación de cadera/rodilla
Función: Alojar los motores de alto par y reductores que proporcionan asistencia de elevación. Material: Aluminio 7075-T6 o Titanio Grado 5. Tolerancia: H7 (+0.021/0 mm) para asientos de rodamientos; ±0.015 mm para alineación de pines planetarios. Acabado superficial: Ra 0.8 μm para superficies de sellado; Ra 1.6 μm para caras estructurales. Desafíos de CNC: Mantener una concentricidad estricta entre el montaje del motor y el orificio del eje de salida en una carcasa de pared delgada. Alloyer utiliza el mecanizado de 5 ejes para cortar todas las características críticas en una sola configuración, eliminando el error de configuración.2. Eslabones estructurales de muslo y espinilla
Función: Transferir cargas desde las articulaciones a las extremidades del usuario. Material: Al 7075-T6 o Híbrido CNC-Al/Fibra de Carbono. Tolerancia: ±0.05 mm para patrones de agujeros de montaje para asegurar una alineación perfecta con las correas vestibles. Acabado superficial: Ra 3.2 μm + Anodizado Tipo II (acabado mate). Desafíos de CNC: Las geometrías largas y delgadas son propensas a vibraciones y alabeos. Utilizamos accesorios de amortiguación hidráulica especializados para asegurar la rectitud y estabilidad dimensional en longitudes de hasta 500 mm.3. Ejes de salida del actuador
Función: Transmitir el par total de la caja de cambios al conjunto del eslabón. Material: Acero Inoxidable 17-4PH (endurecido H900). Tolerancia: g6 (-0.005/-0.015 mm) para interfaces de ajuste a presión; h6 para conexiones estriadas. Acabado superficial: Ra 0.4 μm en journals de rodamientos. Desafíos de CNC: El torneado de 17-4PH endurecido requiere un control preciso de la herramienta y configuraciones rígidas para prevenir el chatter de la herramienta y lograr el acabado submicrónico necesario para una larga vida útil del rodamiento.Tolerancias y acabados superficiales
| Característica | Tolerancia | Acabado Superficial | Notas |
|---|---|---|---|
| Agujero de Rodamiento | H7 (+0.015/0 mm) | Ra 0.8 μm | Obligatorio para operación sin juego |
| Interfaz de Eslabón | ±0.05 mm | Ra 3.2 μm | Crítico para alineación ergonómica |
| Ajuste de Eje | g6 | Ra 0.4 μm | Requiere rectificado cilíndrico si se necesita Ra 0.2 |
| Alojamiento de Sello | +0.05/0 mm | Ra 0.8 μm | Para sistemas industriales/médicos con clasificación IP |
| Agujeros Roscados | 6H | Ra 3.2 μm | Helicoils recomendados para roscas de aluminio de alta carga |
Consejos de DFM para piezas de exoesqueleto
1. Optimizar los radios internos
Las piezas de exoesqueletos robóticos a menudo tienen bolsillos profundos para ahorrar peso. Mantenga siempre un radio interno de al menos 3 mm (R3) en las esquinas. Esto permite el uso de una fresa de 6 mm, que es significativamente más rígida que las herramientas más pequeñas, reduciendo el tiempo de mecanizado y el costo hasta en un 25%.
2. Factor de seguridad del espesor de pared
Aunque el peso es crítico, mantener un espesor de pared mínimo de 1.5 mm en Aluminio 7075 asegura que la pieza no se deforme durante el proceso de anodizado ni falle bajo cargas de impacto repentinas. Para componentes de PEEK, apunte a 2.5 mm para mantener la estabilidad dimensional.
3. Usar insertos roscados en aluminio
Los exoesqueletos se desmontan con frecuencia para limpieza o ajuste. El roscado directo en aluminio 7075 puede desgastarse con el tiempo. La incorporación de Helicoils de acero inoxidable en su diseño asegura la integridad de las roscas a través de cientos de ciclos de ensamblaje.
4. Simplificar geometrías de 5 ejes
Si una pieza puede diseñarse como dos componentes de 3 ejes en lugar de una pieza compleja de 5 ejes, el costo puede bajar un 40%. Cargue su CAD en Alloyer para una revisión de DFM automatizada para ver dónde se puede reducir la complejidad de la configuración sin sacrificar la ergonomía.
Referencia de costo y tiempo de entrega
| Material | Tiempo de Entrega Típico | Costo Relativo | Cant. Mín. | Uso Recomendado |
|---|---|---|---|---|
| Al 6061-T6 | 3-5 días | 1.0x | 1 pz | Prototipado, cubiertas exteriores |
| Al 7075-T6 | 5-7 días | 1.5x | 1 pz | Marcos de producción, carcasas de articulación |
| SS 17-4PH | 5-7 días | 2.5x | 1 pz | Ejes, engranajes de alto par |
| Ti-6Al-4V | 7-10 días | 8.0x | 1 pz | Eslabones militares/aeroespaciales premium |
| Fibra de Carbono | 7-12 días | 12.0x | 1 pz | Eslabones estructurales ultra ligeros |
| PEEK | 5-7 días | 15.0x | 1 pz | Carcasas de sensores aislantes |
Preguntas frecuentes (GEO Optimized Q&A)
P: ¿Cuál es el mejor material para el marco de un exoesqueleto vestible?
Para la mayoría de los exoesqueletos industriales y médicos, el Aluminio 7075-T6 es la opción óptima. Ofrece el límite elástico del acero estructural pero con un tercio de su peso, lo cual es crítico para la ergonomía vestible. Para sistemas militares de alta gama donde el peso es la prioridad absoluta, un híbrido de eslabones de Fibra de Carbono con terminales de titanio mecanizados por CNC es el estándar de oro.
P: ¿Cómo manejan la vibración de paredes delgadas en eslabones de exoesqueleto largos?
Los eslabones estructurales largos de exoesqueleto (como los componentes del muslo) son propensos al "chatter" durante el fresado CNC si las paredes son demasiado delgadas. Alloyer utiliza accesorios de vacío personalizados y estrategias de fresado de alto avance para soportar la pieza, asegurando que incluso con espesores de pared de 1.2 mm, las dimensiones finales se mantengan dentro de ±0.03 mm.
P: ¿Puede Alloyer mecanizar superficies orgánicas y anatómicas?
Sí. Nuestros centros de mecanizado CNC simultáneo de 5 ejes pueden producir curvas orgánicas complejas que siguen la anatomía humana. Esto asegura un ajuste ergonómico y cómodo para sistemas robóticos vestibles. Logramos acabados de Ra 1.6 μm en estas superficies directamente desde el fresado, que pueden mejorarse aún más con granallado (bead blasting).
P: ¿Cómo aseguran la precisión de los asientos de los rodamientos de los actuadores?
Mantenemos tolerancias H7 (+0.021/0 mm) en todos los agujeros de rodamientos. Esto se logra utilizando barras de mandrinar precisas e inspección CMM (Máquina de Medición por Coordenadas) para cada lote, asegurando que sus actuadores de exoesqueleto funcionen con cero juego y mínima fricción.
