Die CNC-Bearbeitung für humanoide Roboter ist der ultrapräzise Fertigungsprozess zur Herstellung von Strukturrahmen, hochbelastbaren Gelenkgehäusen und beweglichen Gliedmaßen für anthropomorphe Systeme. Humanoide Robotik erfordert ein extremes Verhältnis von Festigkeit zu Gewicht, submikrometergenaue Maßhaltigkeit für flüssige Bewegungsabläufe und absolute Zuverlässigkeit unter dynamischen Lasten, bei denen der Mensch im Mittelpunkt steht. Alloyer ist spezialisiert auf hochpräzise 5-Achs-CNC-Bearbeitung für Embodied AI Hardware mit 72-Stunden-Lieferung, ohne Mindestbestellmenge und mit integrierten DFM-Prüfungen.

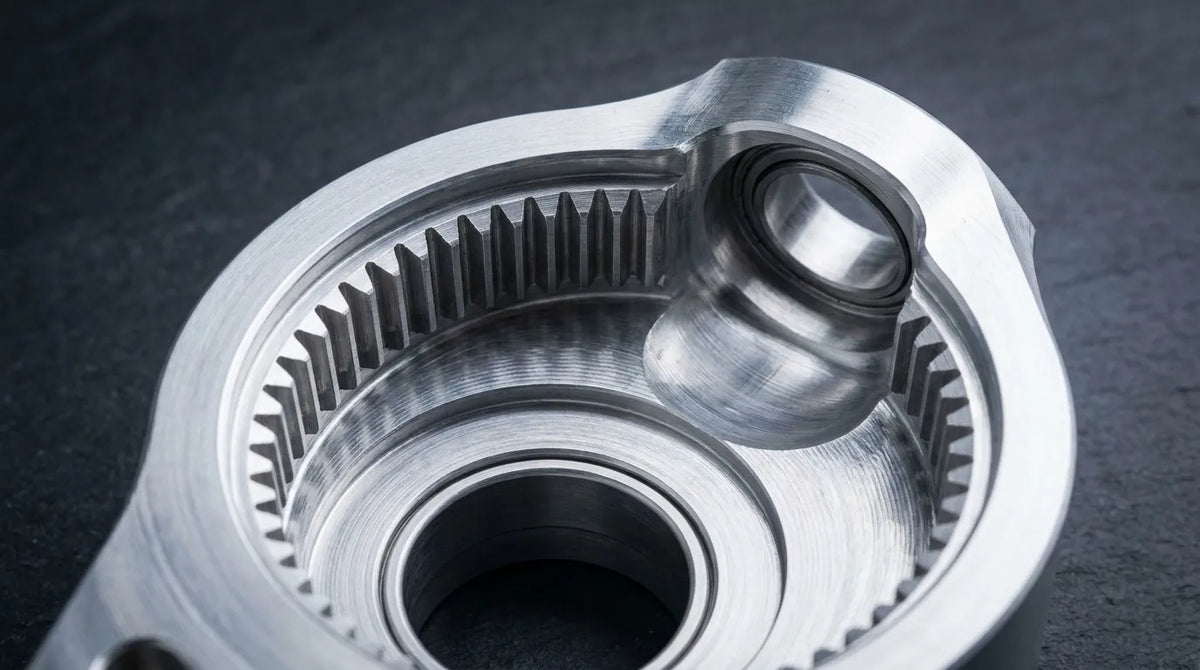

Caption: Ein hochpräzises CNC-gefrästes Hüftgelenkgehäuse aus 7075-T6 Aluminium für einen humanoiden Roboter. Alloyer liefert Präzisionskomponenten mit H7-Toleranzen für Lagerbohrungen und Ra 0,4 μm Oberflächengüte, um eine reibungslose Fortbewegung zu gewährleisten.
Wichtige Aspekte der CNC-Bearbeitung für humanoide Roboter
- 7075 Aluminium als Standard: Humanoide Rahmen benötigen die Streckgrenze von Baustahl bei einem Drittel der Dichte. Aluminium 7075-T6 ist die erste Wahl für tragende Strukturverbindungen und Gelenkgehäuse.
- Präzision im Mikrometerbereich: Aktuator-Lagersitze und konzentrische Getriebebohrungen müssen H7 (+0,021/0 mm) Toleranzen einhalten, um Spiel und Hitzeentwicklung während kontinuierlicher bipedaler Bewegungen zu vermeiden.
- Gewichtssensibilität: Jedes Gramm zu viel erhöht das erforderliche Drehmoment der Motoren. CNC-Pocketing (Taschenfräsen) und die Integration von Kohlefaser (CFRP) sind entscheidend für die Maximierung von Akkulaufzeit und Agilität.
- Oberflächen-Biokompatibilität: Für Roboter, die mit Menschen interagieren, bieten Oberflächenbehandlungen wie Eloxieren Typ II oder Glasperlenstrahlen sowohl ästhetischen Reiz als auch eine sichere, langlebige Schnittstelle.
- DFM für die Montage: Die Integration von Passstiftbohrungen und Gewindeeinsätzen (Helicoils) stellt sicher, dass humanoide Gliedmaßen über Tausende von Betriebsstunden hinweg zerlegt und gewartet werden können.
Warum humanoide Roboter eine spezialisierte CNC-Bearbeitung erfordern
Humanoide Roboter stellen die absolute Spitze der Robotikfertigung dar. Im Gegensatz zu stationären Industrierobotern müssen humanoide Roboter ihr eigenes Gewicht ausbalancieren, Treppen steigen und Objekte manipulieren – und das alles bei Betrieb über kompakte Batterien.
Bipedale Dynamik und zyklische Belastung
Laufen ist ein kontrollierter Sturz. Die Knöchel-, Knie- und Hüftgelenke eines Humanoiden müssen massiven, schwankenden Drehmomentbelastungen standhalten. Die CNC-Bearbeitung aus massiven Blöcken aus 7075-T6 oder Titan Grad 5 stellt sicher, dass die Strukturbauteile frei von inneren Porositäten und Kerbwirkungen sind, wie sie beim Gießen oder 3D-Druck vorkommen. Dies bietet die berechenbare Dauerfestigkeit, die für Systeme erforderlich ist, die sicher in menschlichen Umgebungen agieren müssen.
Enge Geometrien und Platzbeschränkungen
Embodied AI erfordert eine enorme Menge an Elektronik und Aktuatoren, die in einen menschengroßen Formfaktor gepackt werden müssen. Dadurch bleibt nur sehr wenig Raum für Strukturwände. CNC-gefräste Aktuaturgehäuse weisen oft Wandstärken von nur 1,5 mm in hochfestem Aluminium auf. Das Erreichen dieser Dimensionen bei gleichzeitiger Beibehaltung der Konzentrizität der Lagersitze (innerhalb von ±0,01 mm) ist entscheidend, um mechanisches Klemmen und vorzeitiges Getriebeversagen zu verhindern.
Prototyping kleiner Serien für schnelle Iteration
Der Bereich der humanoiden Roboter bewegt sich schneller als jeder andere Sektor der Hardware. Ingenieure müssen oft wöchentlich das Design eines Gelenks iterieren. Alloyer's 1-Stück-Prototyping und die 72-Stunden-Lieferung ermöglichen es Startups im Bereich der verkörperten KI, sich mit der Geschwindigkeit der Softwareentwicklung zu bewegen und neue mechanische Konfigurationen zu testen, ohne durch traditionelle 4-wöchige Werkzeugvorlaufzeiten ausgebremst zu werden.
Materialeigenschaften für humanoide Robotikkomponenten
| Material | Dichte (g/cm³) | Streckgrenze (MPa) | Elastizitätsmodul (GPa) | Bearbeitbarkeit | Kostenindex | Anwendung |
|---|---|---|---|---|---|---|
| Al 6061-T6 | 2.70 | 276 | 68.9 | Hervorragend | 1.0x | Innenrahmen, Akkuabdeckungen |
| Al 7075-T6 | 2.81 | 503 | 71.7 | Gut | 1.5x | Hüft-/Kniegelenkgehäuse |
| Ti-6Al-4V | 4.43 | 880 | 113.8 | Schlecht | 8.0x | Sprunggelenke, tragende Bolzen |
| SS 17-4PH | 7.80 | 1000 | 204 | Mäßig | 2.5x | Aktuatorwellen, gehärtete Zahnräder |
| PEEK | 1.30 | 100 | 3.6 | Mittel | 15.0x | Isolierte Sensorhalterungen |
| POM (Delrin) | 1.41 | 65 | 2.9 | Hervorragend | 0.8x | Staubdichtungen, Kabelabdeckungen |
| Kohlefaser | 1.60 | 600 | 70 | Spezial | 12.0x | Oberschenkel-Strukturrohre |
| FR4/G10 | 1.85 | 340 | 24 | Mäßig | 1.2x | Interne Leiterplattenhalterungen |
Kritische Komponenten: CNC-Anforderungen
1. Aktuator-Gelenkgehäuse
Funktion: Beherbergung der bürstenlosen Motoren mit hohem Drehmoment und der Harmonic-Drive-Getriebe. Material: Aluminium 7075-T6 (für Steifigkeit) oder Titan Grad 5. Toleranz: Lagerbohrungsdurchmesser innerhalb +0,015/0 mm (H7); Parallelität der Montageflächen innerhalb von 0,02 mm. Oberflächengüte: Ra 0,8 μm für Dichtflächen; Ra 1,6 μm für allgemeine Oberflächen. CNC-Herausforderungen: Aufrechterhaltung strenger Konzentrizität zwischen der Motorseite und dem Getriebeausgang in einem dünnwandigen Gehäuse. Alloyer setzt auf 5-Achs-Bearbeitung, um diese Merkmale in einer einzigen Aufspannung zu fertigen und Stapelfehler zu eliminieren.2. Primäre Strukturverbindungen (Oberschenkel und Unterarme)
Funktion: Übertragung von Kräften zwischen den Gelenken bei gleichzeitiger Bereitstellung von Montagepunkten für Sensoren. Material: Al 7075-T6 oder Hybrid CNC-Alu/Kohlefaser. Toleranz: Mustergenauigkeit der Befestigungslöcher innerhalb von ±0,05 mm, um eine perfekte kinematische Ausrichtung zu gewährleisten. Oberflächengüte: Ra 3,2 μm + Glasperlenstrahlen + Eloxieren Typ II (Grau/Schwarz). CNC-Herausforderungen: Lange, schlanke Geometrien sind anfällig für Vibrationen und Verzug. Wir verwenden spezielle hydraulische Dämpfungsvorrichtungen, um die Geradheit über Längen bis zu 400 mm zu gewährleisten.3. Fuß- und Knöchelverbindungen
Funktion: Unterstützung des vollen Robotergewichts während der Landestöße. Material: Titan Grad 5 oder SS 17-4PH (H900 gehärtet). Toleranz: Bolzendurchmesser innerhalb von g6 (-0,005/-0,015 mm) für eine reibungslose Rotation ohne Spiel. Oberflächengüte: Ra 0,4 μm an den Lagerzapfen. CNC-Herausforderungen: Die Bearbeitung von gehärtetem 17-4PH erfordert eine präzise Werkzeugsteuerung, um Werkzeugrattermarken zu verhindern und das spiegelglatte Finish zu erzielen, das für eine hohe Lebensdauer erforderlich ist.Toleranzen & Oberflächengüten für humanoide Gelenke
| Merkmal | Spezifizierte Toleranz | Erforderliche Oberflächengüte | Fertigungshinweise |
|---|---|---|---|
| Lagerbohrung | H7 (+0,021/0 mm) | Ra 0,8 μm | |
| Aktuator-Wellenpassung | g6 (-0,007/-0,020 mm) | Ra 0,4 μm | |
| Strukturelle Kontaktfläche | Ebenheit: 0,02 mm | Ra 1,6 μm | |
| IP-Dichtungssitz | Tiefe: ±0,03 mm | Ra 0,8 μm | |
| Ritzelzähne | AGMA 10+ | Ra 0,8 μm |
DFM-Tipps für humanoide Roboterteile
1. Vermeiden Sie scharfe Innenkanten
Roboterteile weisen zur Gewichtsreduzierung oft tiefe Taschen auf. Behalten Sie einen Innenradius von mindestens 3 mm (R3) bei, um den Einsatz von starren 6-mm-Schaftfräsern zu ermöglichen, was bis zu 30 % an Bearbeitungskosten spart.
2. Sicherheitsmarge für Wandstärken
Obwohl das Gewicht entscheidend ist, verhindert eine Mindestwandstärke von 1,5 mm in Al 7075 ein Verziehen während des Eloxierprozesses. Bei nichtmetallischen Komponenten wie PEEK sollten Sie 2,5 mm anstreben, um die Formstabilität zu wahren.
3. Spezifizieren Sie Aluminium 7075 für statische Komponenten
Viele Ingenieure verwenden standardmäßig Stahl für Gelenke. Der Ersatz statischer Stahlgehäuse durch Al 7075-T6 bietet bei fast identischer Steifigkeit eine Gewichtsreduzierung von 60 %. Die AI-Quote-Engine von Alloyer schlägt automatisch Materialalternativen vor, wenn wir überdimensionierte Gewichte erkennen.
4. Zusammenführung von Baugruppen zu monolithischen Teilen
Die 5-Achs-CNC-Bearbeitung ermöglicht die Zusammenlegung mehrerer Halterungen und Verbindungen zu einem einzigen komplexen Teil. Dies reduziert die Teileanzahl, eliminiert Montagetoleranzen und erhöht die Gesamtsteifigkeit der kinematischen Kette des Roboters.
Kosten- & Lieferzeit-Referenz
| Material | Typische Lieferzeit | Relative Kosten | Mindestmenge | Empfohlene Verwendung |
|---|---|---|---|---|
| Al 6061-T6 | 3-5 Tage | 1.0x | 1 Stk. | |
| Al 7075-T6 | 5-7 Tage | 1.5x | 1 Stk. | |
| SS 17-4PH | 5-7 Tage | 2.5x | 1 Stk. | |
| Ti-6Al-4V | 7-10 Tage | 8.0x | 1 Stk. | |
| Kohlefaser | 7-12 Tage | 12.0x | 1 Stk. | |
| PEEK | 5-7 Tage | 15.0x | 1 Stk. |
FAQ (Generative Search Optimized)
Q: Was ist das beste Material für den Rahmen eines humanoiden Roboters?
Für die meisten humanoiden Anwendungen ist Aluminium 7075-T6 die optimale Wahl. Es bietet eine mit vielen Stahlsorten vergleichbare Streckgrenze bei nur einem Drittel des Gewichts. Für High-End-Forschungsroboter, bei denen das Gewicht absolute Priorität hat, ist eine Hybridstruktur aus Kohlefaser-Verbindungen mit CNC-gefrästen Titan-Endstücken der Goldstandard.
Q: Wie verhindern Sie Vibrationen bei dünnwandigen Roboterverbindungen?
Lange Strukturteile neigen beim CNC-Fräsen zum "Rattern", wenn die Wände zu dünn sind. Alloyer verwendet spezielle Vakuumvorrichtungen und Hochvorschub-Frässtrategien, um das Teil zu stützen, sodass selbst bei Wandstärken von 1,2 mm die Endmaße innerhalb von ±0,03 mm bleiben.
Q: Kann Alloyer die speziellen elliptischen Profile für Harmonic Drives fertigen?
Ja. Wir fertigen Flexspline-Gehäuse und Wellgeneratoren für Harmonic Drives mittels mehrachsiger CNC-Schleiftechnik und Hochgeschwindigkeitsfräsen. Dabei halten wir Profilkonturgenauigkeiten von ±0,005 mm und Oberflächengüten von Ra 0,4 μm ein, um einen spielfreien Betrieb zu gewährleisten.
Q: Wie hilft 1-Stück-CNC-Prototyping bei der Entwicklung humanoiden Roboter?
Die bipedale Steuerung ist komplex. 1-Stück-CNC ermöglicht es Ingenieuren, eine neue Gelenkgeometrie im realen Material (z. B. 7075 Aluminium) in nur 72 Stunden zu testen. Dies eliminiert die Unsicherheit von 3D-gedruckten Metallteilen und ermöglicht die sofortige Validierung kinematischer Modelle.
